Hoe kan een CNC-gefreesde aluminium behuizing met groeven en uitsparingen de precisie, pasvorm en productprestaties verbeteren

Wanneer apparatuur nauwkeurige positionering van componenten, aangepaste montagemogelijkheden en een betrouwbaar structureel ontwerp vereist, aCNC-gefreesde aluminium behuizing met groeven en uitsparingenbiedt een praktische productieoplossing.BoyuanHardware produceert op maat gemaakte aluminium behuizingen volgens klanttekeningen en structurele vereisten, waarbij gebruik wordt gemaakt van 3-assig CNC-frezen om toegankelijke groeven, verzonken gebieden, getrapte oppervlakken, gaten en uitsparingen te produceren voor elektronische apparatuur en industriële assemblages.

Een CNC-gefreesde aluminium behuizing is meer dan een beschermende schaal. De groeven, sleuven, uitsparingen en nauwkeurig gepositioneerde openingen kunnen helpen bij het huisvesten van interne componenten, het ondersteunen van de montage en het verbeteren van de integratie met omliggende structuren. In dit artikel worden de belangrijkste bewerkingskenmerken, materiaaloverwegingen, ontwerpvereisten, productieproces en kwaliteitscontroles uitgelegd die kopers moeten beoordelen voordat ze een op maat gemaakte aluminium behuizing bestellen. Het schetst ook hoe tekeningbeoordeling fabrikanten helpt bij het beoordelen van de haalbaarheid, kosten en productie-efficiëntie.

Inhoudsopgave

1. Wat is een CNC-gefreesde aluminium behuizing met groeven en uitsparingen?
2. Welke bewerkingsfuncties zijn het belangrijkst?
3. Wat zijn de belangrijkste voordelen?
4. Hoe moet u het aluminiummateriaal selecteren?
5. Hoe wordt een op maat gemaakte aluminium behuizing vervaardigd?
6. Welke ontwerpdetails moeten kopers specificeren?
7. Waar worden deze behuizingen vaak gebruikt?
8. Hoe verhoudt CNC-bewerking zich tot andere methoden?
9. Hoe kunt u de productiekwaliteit evalueren?
10. Veelgestelde vragen
11. Hoe kunt u uw aangepaste huisvestingsproject starten?

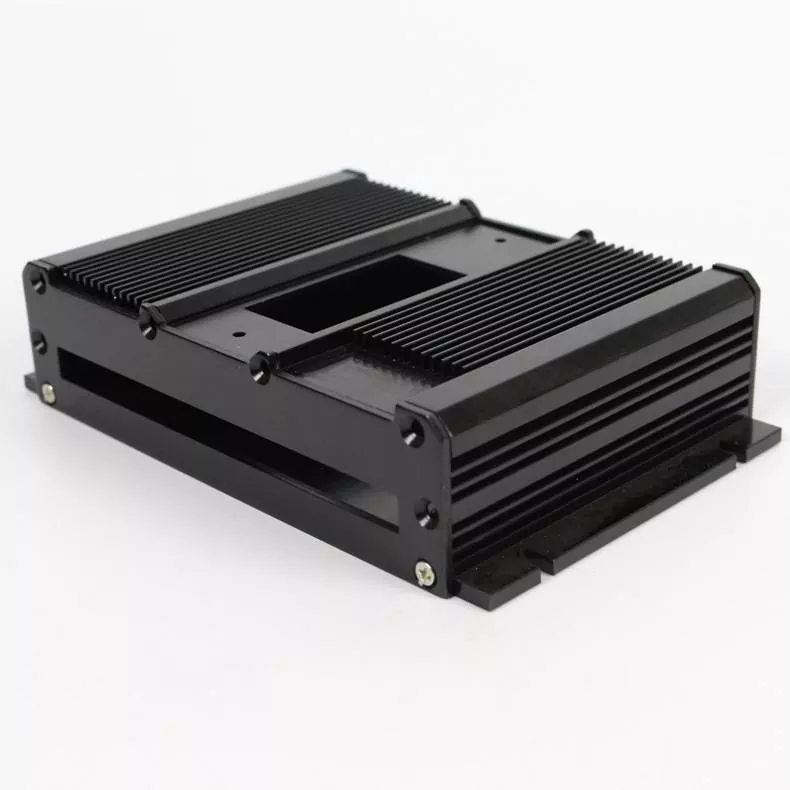

1. Wat is een CNC-gefreesde aluminium behuizing met groeven en uitsparingen?

Een CNC-gefreesde aluminium behuizing met groeven en uitsparingen is een op maat gemaakt aluminium onderdeel dat is vervaardigd door middel van computergestuurde bewerking. Op basis van een CAD-model of technische tekening verwijderen snijgereedschappen materiaal van een aluminium werkstuk om het vereiste externe profiel, interne uitsparingen, sleuven, montagegaten en andere functionele kenmerken te creëren.

In tegenstelling tot een eenvoudige rechthoekige behuizing kan deze behuizing meerdere geometrieën in één component integreren. Een groef kan een passend onderdeel lokaliseren, een verzonken gebied kan ruimte bieden voor een intern geheel, en een uitsnijding kan plaats bieden aan een connector, kabel, bevestigingsmiddel of andere interface.

Het product van Boyuan Hardware is ontworpen rond klanttekeningen en gespecificeerde structurele vereisten. Het 3-assige CNC-freesproces ondersteunt een reeks functies wanneer hun geometrie, werkstukoriëntatie en gereedschapstoegankelijkheid geschikt zijn voor de geselecteerde opstelling.

Voor kopers is de essentiële overweging of elk machinaal bewerkt onderdeel een bepaald mechanisch of assemblagedoel dient. Een goede geometrie verbetert de integratie zonder onnodige productiecomplexiteit toe te voegen.

2. Welke bewerkingsfuncties zijn het belangrijkst?

De effectiviteit van een op maat gemaakte aluminium behuizing hangt af van hoe goed de individuele kenmerken het volledige productontwerp ondersteunen. Elk kenmerk moet worden gedefinieerd door zijn afmetingen, positie en relatie met aangrenzende componenten.

Groeven en sleuven

Groeven en sleuven kunnen helpen componenten te lokaliseren, bijpassende onderdelen te geleiden, ruimte te bieden of ontwerpspecifieke interfaces mogelijk te maken. Hun breedte, diepte, lengte en positie moeten duidelijk worden gespecificeerd om de beoogde pasvorm te garanderen.

Verzonken gebieden en zakken

Uitsparingen creëren ruimte binnen een behuizing voor interne componenten of structurele kenmerken. Bij hun afmetingen moet rekening worden gehouden met de omhulsels van de componenten, de wanddikte, de toegang tot het gereedschap en het resterende materiaal dat nodig is om de stijfheid te behouden.

Getrapte oppervlakken

Verschillende oppervlaktehoogten kunnen montageniveaus, uitlijningsreferenties of speling tussen aangrenzende onderdelen tot stand brengen. Deze oppervlakken moeten worden gedimensioneerd op basis van geschikte referentiepunten, zodat hun relaties consistent blijven tijdens de montage.

Aangepaste gaten en uitsparingen

Gaten en uitsparingen kunnen bevestigingsmiddelen, connectoren, kabels en andere interfaces bevatten. Hun grootte, locatie en vorm moeten overeenkomen met de relevante passende componenten. Voor schroefdraadgaten zijn ook duidelijk gedefinieerde draadspecificaties en ingrijpdieptes vereist.

• Specificeer de groefbreedte, -diepte en -positie.
• Identificeer kritische montageoppervlakken en referentiedatums.
• Definieer gatdiameters, afstanden en draaddetails.
• Controleer of de interne uitsparingen voldoende structureel materiaal achterlaten.
• Identificeer cosmetische oppervlakken en functionele interfaces afzonderlijk.

3. Wat zijn de belangrijkste voordelen?

Aangepaste CNC-bewerkingen stellen ontwerpers in staat meerdere functionele details in een behuizing te integreren in plaats van te vertrouwen op een basisprofiel dat uitgebreide secundaire aanpassingen vereist.

Nauwkeurigere componentintegratie

Wanneer kritische afmetingen in de technische tekening zijn vastgelegd, kunnen machinaal bewerkte onderdelen worden gepositioneerd zodat ze passen bij de beoogde montage. Dit helpt vermijdbare montageproblemen te verminderen en ondersteunt herhaalbare installatie.

Grotere ontwerpflexibiliteit

Groeven, zakken, getrapte oppervlakken en op maat gemaakte uitsparingen kunnen worden aangepast aan een specifieke productconfiguratie. Deze flexibiliteit is handig voor gespecialiseerde apparatuur, prototypes en projecten met veranderende mechanische vereisten.

Lichtgewicht structureel ontwerp

Aluminium biedt een bruikbare combinatie van relatief lage dichtheid, bewerkbaarheid en structurele prestaties. Goed ontworpen uitsparingen kunnen onnodig materiaal verwijderen terwijl de sterkte behouden blijft die nodig is voor de beoogde toepassing.

Functionele en visuele consistentie

Gecontroleerde bewerking kan gedefinieerde randen, uniforme kenmerken en een consistente oppervlaktegeometrie opleveren. Een passende afwerking kan het uiterlijk en de milieueisen van het eindproduct verder ondersteunen.

Deze voordelen zijn afhankelijk van de legering, onderdeelgeometrie, toleranties, bewerkingsopstelling en inspectiemethode. De prestaties moeten daarom worden beoordeeld aan de hand van de daadwerkelijke toepassing en niet alleen op basis van het productieproces.

4. Hoe moet u het aluminiummateriaal selecteren?

Materiaalkeuze heeft invloed op de bewerkbaarheid, mechanische eigenschappen, corrosiegedrag, oppervlakteafwerking en de totale kosten. De juiste kwaliteit hangt af van de belastingsomstandigheden van de behuizing, de gebruiksomgeving en de functionele vereisten.

Gangbare technische legeringen zoals 6061 worden vaak overwogen voor machinaal bewerkte behuizingen vanwege hun evenwicht tussen bewerkbaarheid en mechanische eigenschappen. De specifieke legering en temperatuur moeten echter voor elk project bij de fabrikant worden bevestigd en niet worden aangenomen.

Voor meer achtergrondinformatie kunnen kopers de website voor aluminiumproductie van Boyuan en de productdetails van de CNC-gefreesde behuizing bekijken.

5. Hoe wordt een op maat gemaakte aluminium behuizing vervaardigd?

Een betrouwbare productieworkflow begint met ontwerpbeoordeling en gaat verder via bewerking, afwerking en dimensionale verificatie. De exacte volgorde is afhankelijk van de onderdeelgeometrie en overeengekomen specificaties.

1. Tekening- en modelbeoordeling:De fabrikant onderzoekt het CAD-model, de afmetingen, toleranties, kritische oppervlakken en beoogde montage.
2. Materiaalbevestiging:De vereiste aluminiumlegering en materiaalconditie worden vóór de productie overeengekomen.
3. Werkstukvoorbereiding:De voorraad wordt geselecteerd en vastgezet in een opspaninrichting die geschikt is voor de geplande bewerkingen.
4. CNC-frezen:Toegankelijke groeven, uitsparingen, profielen, treden en uitsparingen worden volgens het goedgekeurde ontwerp bewerkt.
5. Aanvullende handelingen:Waar nodig worden boren, tappen, ontbramen of andere gespecificeerde bewerkingen uitgevoerd.
6. Oppervlakteafwerking:Elke overeengekomen behandeling wordt toegepast na afweging van maatvoering en functionele oppervlakken.
7. Inspectie:Kritische afmetingen, locatie van kenmerken, schroefdraad en oppervlaktecondities worden gecontroleerd aan de hand van de tekening.

Bij 3-assige bewerking zijn vooral de toegang tot het gereedschap en de oriëntatie van het werkstuk belangrijk. Voor sommige complexe functies is het mogelijk dat het onderdeel opnieuw moet worden gepositioneerd of dat de opstelling moet worden gewijzigd. Het beoordelen van deze vereisten vóór de productie helpt bij het identificeren van mogelijke ontwerpaanpassingen en het vermijden van onnodige bewerkingsstappen.

6. Welke ontwerpdetails moeten kopers specificeren?

Een volledige tekening helpt de fabrikant te begrijpen wat er moet worden geproduceerd en welke afmetingen er het meest toe doen. Dubbelzinnige vereisten kunnen leiden tot extra verduidelijking, vermijdbare aanpassingen of vertragingen.

Voordat u een offerte aanvraagt, bereidt u de volgende informatie voor:

• 3D CAD-model:Lever een geschikt bestand aan, zoals STEP, indien beschikbaar.
• Maatwerktekening:Vermeld algemene afmetingen, locatie van kenmerken, toleranties en datumreferenties.
• Groef- en uitsparingspecificaties:Definieer breedtes, dieptes, lengtes en hun beoogde functies.
• Gat- en draaddetails:Identificeer diameters, draadstandaarden, diepten en positionele vereisten.
• Materiaalvereisten:Geef de voorkeurslegering op of vraag de fabrikant om een ​​geschikte optie aan te bevelen.
• Oppervlaktebehandeling:Specificeer de gewenste afwerking, uitstraling en eventuele ondergronden die onbehandeld moeten blijven.
• Bestelhoeveelheid:Geef waar relevant een prototype, monster en verwachte productiehoeveelheden op.
• Inspectieverwachtingen:Identificeer de afmetingen die cruciaal zijn voor de werking en eventuele vereiste inspectiedocumentatie.

Het is ook belangrijk om te voorkomen dat er op elke afmeting onnodig nauwe toleranties worden toegepast. Het concentreren van strengere eisen op kritieke interfaces, op elkaar aansluitende vlakken en lokalisatiefuncties kan helpen de functionele prestaties en productiekosten in evenwicht te brengen.

7. Waar worden deze behuizingen vaak gebruikt?

Een CNC-gefreesde aluminium behuizing met groeven en uitsparingen kan een verscheidenheid aan toepassingen ondersteunen waarbij aangepaste geometrie en componentintegratie belangrijk zijn.

• Elektronische apparatuur:Behuizingen en structurele componenten met gedefinieerde openingen, montagepunten of interne spelingen.
• Industriële machines:Aangepaste componenten die mechanische assemblages verbinden, lokaliseren of ondersteunen.
• Montagesystemen:Onderdelen met sleuven, getrapte oppervlakken en positioneringsfuncties.
• Instrumentatie:Behuizingen die specifieke componentinterfaces en zorgvuldig gepositioneerde openingen vereisen.
• Gespecialiseerde uitrusting:Onderdelen met een klein volume of toepassingsspecifieke onderdelen die niet passen in de standaard behuizingsafmetingen.

De geschiktheid van elke behuizing hangt af van het volledige ontwerp, inclusief structurele belastingen, thermische omstandigheden, afdichtingsvereisten en blootstelling aan de omgeving. Waar elektrische afscherming, bescherming tegen binnendringing of warmteafvoer vereist is, moeten deze functies afzonderlijk worden ontworpen en geverifieerd.

8. Hoe verhoudt CNC-bewerking zich tot andere methoden?

CNC-bewerking is met name handig wanneer een component aangepaste kenmerken, op tekeningen gebaseerde dimensionale controle of ontwerpflexibiliteit vereist. Andere productieprocessen kunnen economischer zijn voor verschillende productieomstandigheden.

Het beste proces hangt af van het jaarvolume, de geometrie, toleranties, het gereedschapsbudget en de leveringsvereisten. Voor op maat gemaakte behuizingen met meerdere machinaal bewerkte kenmerken kan een tekeningbeoordeling helpen bepalen of CNC-bewerking of een combinatie van processen geschikter is.

9. Hoe kunt u de productiekwaliteit beoordelen?

Kwaliteitsbeoordeling moet zich richten op de vraag of de voltooide behuizing voldoet aan de gedocumenteerde eisen. Een strak uiterlijk is nuttig, maar vervangt geen maatvoering of functionele controles.

Houd bij het beoordelen van een leverancier rekening met deze controlepunten:

• Dimensionale conformiteit:Controleer kritische groefdieptes, uitsnijdingsgroottes, gatposities en algemene afmetingen.
• Compatibiliteit met montage:Controleer waar van toepassing de pasvorm van bijpassende onderdelen, connectoren, bevestigingsmiddelen en montage-interfaces.
• Oppervlakteconditie:Inspecteer op bramen, krassen, gereedschapsporen en andere defecten die relevant zijn voor de specificatie.
• Draadkwaliteit:Bevestig de draadgrootte, diepte en bruikbaarheid aan de hand van de technische tekening.
• Materiaal en afwerking:Controleer of de overeengekomen legering en oppervlaktebehandeling zijn geleverd.
• Documentatie:Maak vooraf overeenstemming over maatrapporten, materiaalregistraties of andere inspectiedocumenten die vereist zijn voor acceptatie.

Bij herhaalbestellingen helpen duidelijke acceptatiecriteria en gecontroleerde tekeningrevisies de consistentie tussen productiebatches te behouden. Leveranciers moeten ook op de hoogte worden gesteld van eventuele wijzigingen in het beoogde gebruik van het product die van invloed kunnen zijn op de vereisten voor machinale bewerking of inspectie.

10. Veelgestelde vragen

1. Kan Boyuan een CNC-gefreesde aluminium behuizing met groeven en uitsparingen vervaardigen volgens een aangepaste tekening?

Ja. Boyuan Hardware accepteert aangepaste behuizingsvereisten op basis van klanttekeningen en gespecificeerde structurele behoeften. De haalbaarheid van de productie hangt af van de onderdeelgeometrie, de vereiste kenmerken en de beschikbare bewerkingsinstellingen.

2. Kunnen groeven en uitsparingen worden geproduceerd met 3-assig CNC-frezen?

Ja, op voorwaarde dat de functies toegankelijk zijn voor de snijgereedschappen en geschikt zijn voor de geselecteerde opstelling. Functies die moeilijk toegankelijk zijn, vereisen mogelijk een herpositionering, aanvullende instellingen of ontwerpaanpassingen.

3. Welke gegevens moet ik verstrekken voor een offerte?

Geef een maattekening of 3D CAD-model, materiaalvereisten, kritische toleranties, oppervlakteafwerking, bestelhoeveelheid en eventuele speciale inspectie-eisen op. Deze details helpen de fabrikant de haalbaarheid te beoordelen en een relevantere offerte op te stellen.

4. Kan de behuizing gaten, sleuven en getrapte oppervlakken in één component bevatten?

Deze eigenschappen kunnen vaak gecombineerd worden in één ontwerp. Hun compatibiliteit hangt af van de toegankelijkheid van het gereedschap, de wanddikte, de positionering van het werkstuk en de algehele bewerkingsvolgorde.

5. Hoe verlaag ik de kosten van een aluminium behuizing op maat?

Gebruik praktische afmetingen, vermijd onnodig diepe of smalle zakken, standaardiseer gat- en draadspecificaties waar mogelijk en pas nauwe toleranties alleen toe als de functie dit vereist. Vroegtijdige tekeningbeoordeling kan mogelijkheden identificeren om de bewerking te vereenvoudigen.

6. Is een bepaalde aluminiumlegering geschikt voor elke behuizingstoepassing?

Nee. De keuze van de legering hangt af van sterkte, bewerkbaarheid, blootstelling aan corrosie, bedrijfsomstandigheden en afwerkingsvereisten. Bevestig vóór productie de materiaalkwaliteit bij de fabrikant.

7. Hoe kan ik bevestigen dat het voltooide onderdeel aan mijn eisen voldoet?

Definieer meetbare acceptatiecriteria in de technische tekening en spreek inspectiemethoden af ​​vóór productie. Kritische dimensies, featurelocaties, threads en paringsinterfaces moeten bijzondere aandacht krijgen.

11. Hoe kunt u uw aangepaste huisvestingsproject starten?

Een goed ontworpen CNC-gefreesde aluminium behuizing met groeven en uitsparingen combineert functionele geometrie met praktische maakbaarheid. Door het doel van elke groef, uitsparing, gat en uitsparing te definiëren, kunnen kopers de compatibiliteit van de assemblage verbeteren, de kwaliteitsverwachtingen verduidelijken en beter geïnformeerde beslissingen nemen over de productiekosten.

Boyuan Hardware biedt op maat gemaakte CNC-gefreesde aluminium behuizingsoplossingen op basis van klanttekeningen en structurele vereisten. Of u nu een nieuw elektronisch onderdeel ontwikkelt, een industriële assemblage verfijnt of een gespecialiseerd montageonderdeel aanschaft, vroege communicatie kan helpen bij het vaststellen van de juiste productieaanpak. Bekijk de productspecificaties en aanpassingsdetails, bereid uw tekeningen voor enneem contact met ons opom uw projectwensen te bespreken en een offerte aan te vragen.
