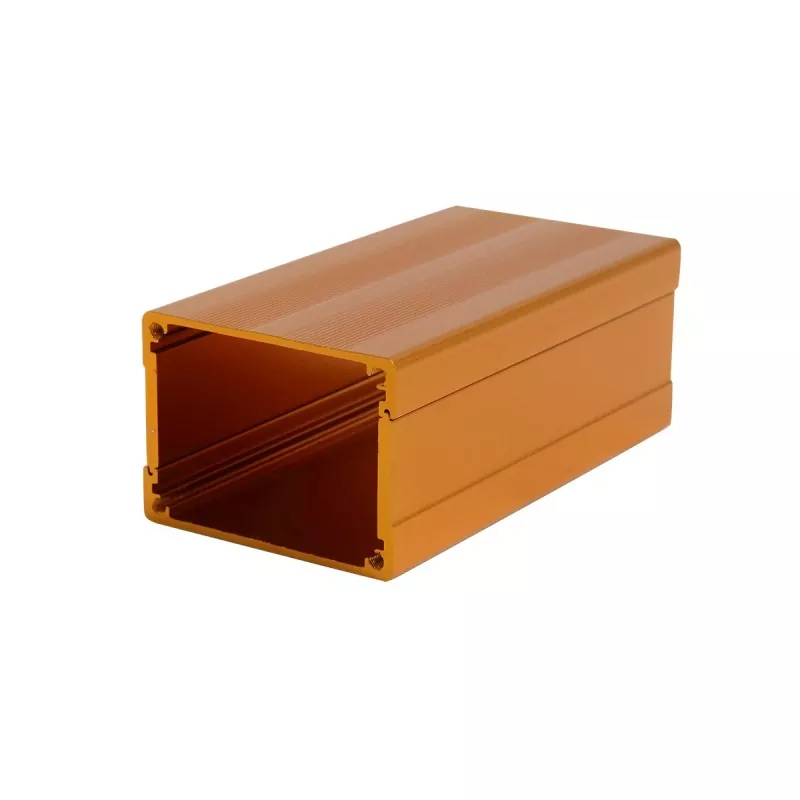

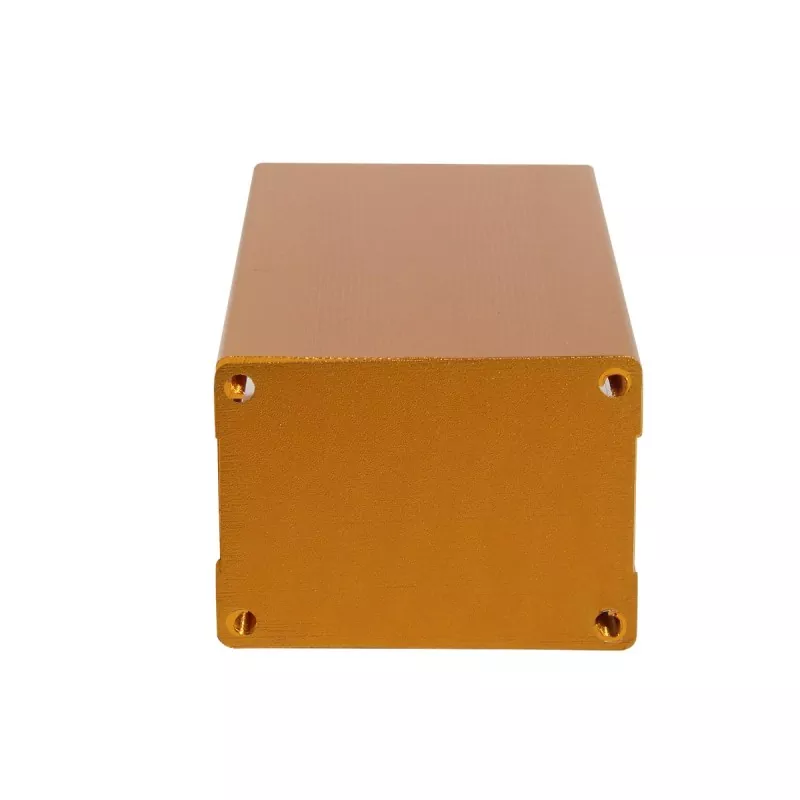

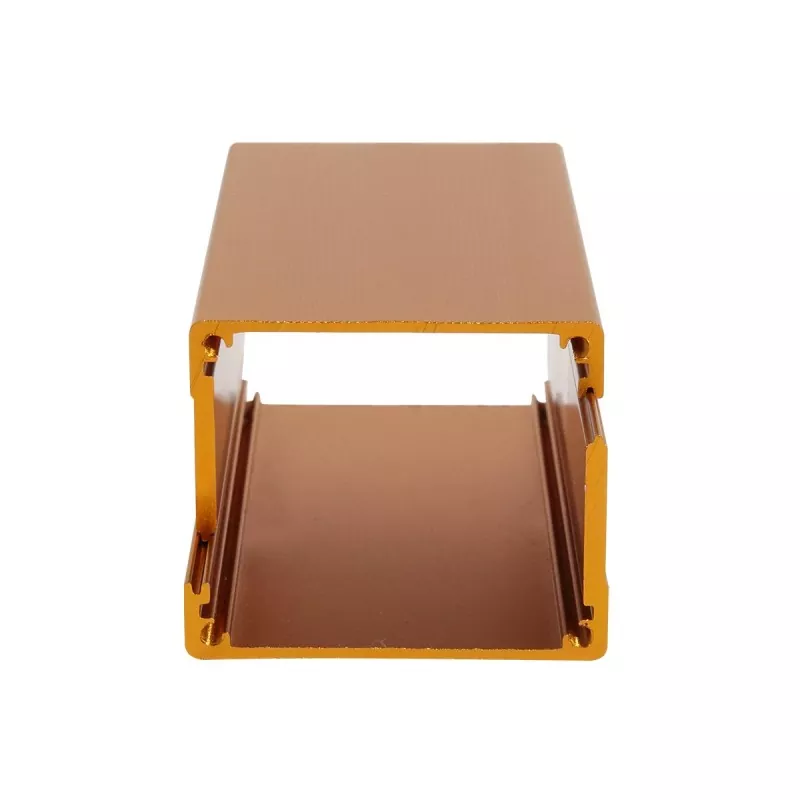

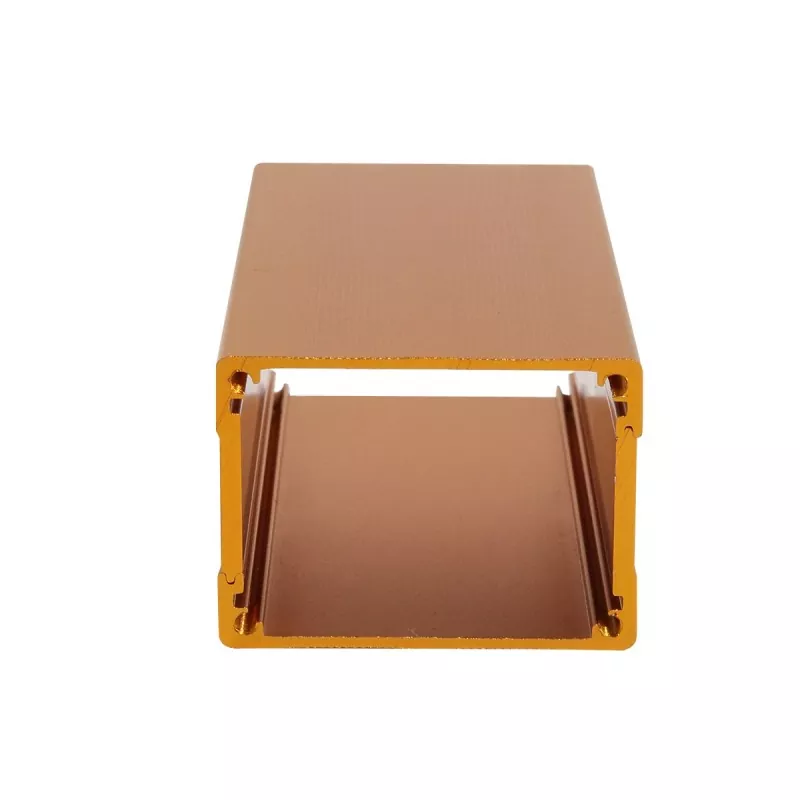

Behuizing van aluminium vermogensregelmodule van 52 x 38 mm

Boyuan 52 x 38 mm aluminium behuizing is een middelgrote behuizing voor elektronische apparaten, vervaardigd met een extrusiestructuur van aluminiumlegering, met een externe doorsnede van 52 mm (breedte) x 38 mm (hoogte), en de lengte kan willekeurig worden aangepast aan de werkelijke apparatuurvereisten.

Het product wordt gevormd door extrusie van aluminiumprofielen, met een vaste doorsnede van het hoofdlichaam. Het kan worden gesneden op basis van de werkelijke lengte van de apparatuur en de eindmontage wordt voltooid via eindplaten, CNC-bewerkingen en andere ondersteunende processen.

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur van de behuizing is ontworpen met standaard kaartsleuven voor printplaten en de PCB kan direct worden geplaatst en bevestigd zonder extra schroeven, waardoor de montage-efficiëntie aanzienlijk wordt verbeterd.

Vergeleken met plastic dozen hebben behuizingen van aluminiumlegeringen een betere structurele sterkte en een metalen textuur, en kunnen ze door middel van CNC-bewerking aangepaste structuren realiseren, zoals interfaces, montagegaten, draadgaten en sleuven.

Boyuan Hardware richt zich al meer dan 20 jaar op de productie van aluminium behuizingen en aluminium chassis, met ongeveer 10.000 vierkante meter productieruimte in de fabriek, en kan op maat gemaakte aluminium behuizingen bewerken volgens klanttekeningen, monsters of maatvereisten.

Kernvoordelen

01 | 52×38 mm Ontwerp met voldoende ruimte

De doorsnede van 52 mm breed x 38 mm hoog biedt voldoende interne ruimte voor middelgrote elektronische apparatuur.

De breedte van 52 mm is geschikt voor bredere PCB-indelingen en het naast elkaar ontwerpen van meerdere interfaces, ter ondersteuning van meerkanaals invoer/uitvoerinterface-indelingen; de hoogte van 38 mm biedt meer montageruimte voor componenten, is geschikt voor grotere componenten zoals elektrolytische condensatoren (doorgaans 25-35 mm hoog), transformatoren, koellichamen, relais en inductoren, en ondersteunt ook dubbelzijdig PCB-ontwerp, dat voldoet aan de integratiebehoeften van complexe circuitsystemen.

02 | Aluminium extrusiestructuur

Het behuizingslichaam van de aluminium vermogensregelmodule van 52 x 38 mm wordt gevormd door extrusie van een aluminiumlegering. De doorsnedegrootte van de aluminium extrusiebehuizing is vast, terwijl de lengte kan worden afgesneden op basis van de werkelijke productvereisten. Daarom kan de behuizing met dezelfde specificaties worden aangepast aan PCB's en elektronische modules van verschillende lengtes. Deze structuur is vooral geschikt voor elektronische producten die serieontwikkeling vereisen.

03 | Geschikt voor PCB-montage

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan zonder extra schroeven direct worden geplaatst en vastgezet. De hoogte van 38 mm is geschikt voor dubbellaagse PCB-stapeling of apparaten met hoog vermogen met koellichamen, wat een betrouwbare verpakkingsoplossing biedt voor elektronische apparatuur met hoog vermogen.

04 | Ondersteuning voor CNC-bewerking op maat

Het standaardprofiel is slechts het uitgangspunt. Boyuan Hardware kan CNC-bewerkingen uitvoeren op de aluminium behuizing van 52 x 38 mm volgens klanttekeningen, waaronder:

• Interface-openingen (USB, RJ45, luchtvaartstekkers, BNC-interfaces, stroominterfaces, enz.)
• Schroefgaten en positioneringsgaten
• Schroefdraadgaten en verzinkgaten
• Warmteafvoersleuven en ventilatiegaten
• Schermraamopeningen
• Knoopsgaten en schakelaarsgaten
• Groeven en treden
• Afschuinen
• Andere aangepaste structuren

05 | Lengte aanpasbaar aan het product

52×38 mm is de doorsnedespecificatie van de behuizing en de productlengte kan worden gesneden op basis van de werkelijke afmetingen van de apparatuur. De specifieke bewerkbare lengte wordt bevestigd op basis van materiaal, oppervlaktebehandeling en productvereisten.

06 | Efficiënte warmteafvoerprestaties

De thermische geleidbaarheid van een aluminiumlegering bedraagt ​​ongeveer 200 W/(m·K). Gecombineerd met het grotere oppervlak en de ruime interne ruimte van 52 x 38 mm, kan het de warmte die door interne componenten wordt gegenereerd, effectief geleiden en afvoeren. Voor apparatuur met een grote warmteontwikkeling, zoals voedingsmodules en eindversterkers, is de aluminium behuizing zelf een efficiënt koellichaam, waardoor de levensduur van de apparatuur kan worden verlengd.

07 | Metalen behuizing combineert structuur en uiterlijk

Aluminiumlegering is licht van gewicht en heeft goede structurele prestaties, terwijl de natuurlijke metaaltextuur behouden blijft. Door oppervlaktebehandelingen zoals borstelen, zandstralen en anodiseren kunnen verschillende uiterlijke effecten worden verkregen, waardoor elektronische apparatuur een professioneler productuiterlijk krijgt.

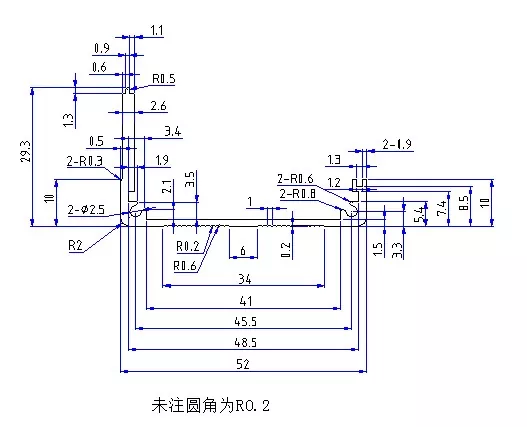

Technische specificaties

Opmerking: Specifieke materiaalkwaliteiten, wanddiktes, lengtebereiken, maattoleranties en oppervlaktebehandelingskleuren zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Voor welke producten is de aluminium behuizing van 52 x 38 mm geschikt?

De behuizing van de 52 x 38 mm aluminium vermogensregelmodule behoort tot de categorie aluminium behuizingen met voldoende ruimte: de breedte van 52 mm ondersteunt de zij-aan-zij-indeling van meerdere interfaces, en de hoogte van 38 mm biedt voldoende verticale ruimte voor grotere componenten en koellichamen. De hoogte van 38 mm is het belangrijkste kenmerk dat deze specificatie onderscheidt van dunne behuizingen, waardoor elektronische apparatuur met meer vermogen en grotere componenten kan worden vervoerd, waardoor het een ideale verpakkingskeuze is voor middelgrote elektronische apparatuur.

1. Voedingsmodules

Het ruime ontwerp van 52×38 mm is zeer geschikt voor diverse stroomproducten:

• Schakelende voedingsmodules
• Voedingsadapters
• Behuizingen voor voertuigvoeding
• Omvormerbehuizingen
• Gelijkrichter aluminium behuizingen
• DC-DC-convertermodules
• UPS-voedingsmodules
• Ladermodules
• Behuizingen voor batterijbeheersysteem (BMS).
• Behuizingen voor supercondensatormodules

Waarom is 52×38 mm geschikt voor voedingsmodules? Voedingsmodules moeten doorgaans plaats bieden aan grotere componenten, zoals elektrolytische condensatoren (doorgaans 25-35 mm hoog), transformatoren, koellichamen en inductoren. De hoogte van 38 mm biedt voldoende montageruimte en biedt gemakkelijk plaats aan elektrolytische condensatoren van ongeveer 30 mm hoog. Tegelijkertijd is de breedte van 52 mm geschikt voor brede PCB-indelingen, ondersteunt meerkanaals invoer/uitvoerinterfaces, en het materiaal van de aluminiumlegering helpt apparaten met een hoog vermogen ook om de warmte efficiënt af te voeren.

2. Eindversterkers en audioapparatuur

• Audio-eindversterkers
• Signaalversterkermodules
• RF-eindversterkers
• Professionele versterkerbehuizingen
• Autoversterkermodules

Waarom is 52×38 mm geschikt voor versterkers? Eindversterkers hebben relatief veel interne ruimte nodig om versterkercircuits, koellichamen en voedingssecties te huisvesten. Door de hoogte van 38 mm kunnen grotere componenten en koellichamen worden geïnstalleerd, en in combinatie met de grote behuizing van een aluminiumlegering van 52 mm breed voor warmteafvoer, is deze geschikt voor audio- en RF-versterkerapparatuur met een grote warmteontwikkeling.

3. Industriële besturings- en automatiseringsmodules

• Industriële besturingen
• Programmeerbare logische controllermodules (PLC).
• Bewegingscontrolemodules
• Motoraandrijfmodules
• Omvormermodules
• I/O-uitbreidingsmodules
• Automatisering schakelkasten
• Robotbesturingsmodules

Waarom is 52×38 mm geschikt voor industriële besturingsmodules? Industriële besturingsmodules moeten doorgaans ruimte bieden aan veel interfaces (RS232, RS485, CAN, Ethernet, enz.) en grotere besturingskaarten. De breedte van 52 mm biedt plaats aan meerdere interfaces naast elkaar, en door de hoogte van 38 mm kunnen voedingsapparaten en relaismodules met koellichamen worden geïnstalleerd.

4. Meetinstrumenten en testapparatuur

• Oscilloscoopmodules
• Behuizingen voor signaalgeneratoren
• Instrumenten voor gegevensverzameling
• Vermogensanalysatoren
• Spectrumanalysemodules
• Instrumenten voor het testen van de hardheid
• Ultrasone testapparatuur
• Behuizingen voor debietmeter/niveaumeter
• Multimetermodules

Waarom is 52×38 mm geschikt voor meetinstrumenten? Meetinstrumenten hebben grotere PCB-indelingen nodig om signaalverwerkingscircuits en meerdere interfaces te kunnen huisvesten. De breedte van 52 mm is geschikt voor standaard brede PCB's, en de hoogte van 38 mm is geschikt voor componenten zoals transformatoren en relais. Tegelijkertijd biedt de behuizing van aluminiumlegering goede elektromagnetische afschermingsprestaties, waardoor de meetnauwkeurigheid wordt gegarandeerd.

5. Communicatie- en netwerkapparatuur

• Communicatiebasisstationmodules
• Signaalversterkers
• 5G-communicatiemodules
• Datatransmissie-eenheden (DTU)
• Glasvezelzendontvangers
• Draadloze brugapparatuur
• Schakelmodules
• Routerbehuizingen

6. Medische testapparatuur

• Medische testmodules
• Bewakingsapparatuur
• Draagbare medische instrumenten
• Modules voor fysiotherapieapparatuur
• Biosignaalverwervingsmodules

7. Geïntegreerde toepassingen met koellichaam

De aluminium behuizing van 52×38 mm kan worden gebruikt in combinatie met interne koellichamen:

• Krachtige LED-driverbehuizingen
• Vermogen elektronische modules
• Motorcontrollers
• Oplaadmodules voor elektrische voertuigen

8. Afschermkasten en anti-interferentietoepassingen

• Afschermdozen voor precisie-instrumenten
• Afscherming van hoogfrequente modules
• Medische elektronische afscherming

Het materiaal van de aluminiumlegering biedt uitstekende elektromagnetische afschermingsprestaties, waardoor elektromagnetische interferentie effectief wordt voorkomen.

Wat kan worden aangepast?

Oppervlaktebehandeling

Anodiseren

Anodiseren is een van de meest gebruikte oppervlaktebehandelingsmethoden voor aluminium behuizingen. Het kan het uiterlijk en de oppervlakte-eigenschappen van het aluminium oppervlak veranderen en verschillende kleureffecten bereiken.

Zandstralen

Zandstralen kan een uniforme, matte textuur op het aluminiumoppervlak vormen, geschikt voor industriële elektronische apparatuur en instrumentbehuizingen.

Poetsen

Door te borstelen kunnen regelmatige metalen texturen ontstaan, waardoor het product een duidelijke metalen textuur van een aluminiumlegering behoudt.

Lasergravure

Het volgende kan op het oppervlak van de aluminium behuizing van 52 x 38 mm worden bewerkt:

• Logo
• Productmodel
• Interface-identificatie
• Productnummer
• Tekst en patronen

Zeefdruk

Geschikt voor het bewerken van meerkleurige logo's, tekst en functie-identificatie.

Professionele bewerking van aluminium behuizingen op maat

Wij produceren niet alleen standaard aluminium behuizingen, maar kunnen deze ook aanpassen aan de productstructuren van de klant.

Klanten hoeven alleen het volgende te verstrekken:

2D-tekeningen / 3D-modellen / fysieke monsters / productafmetingen

Vervolgens kunnen we de bewerkingsevaluatie uitvoeren op basis van de daadwerkelijke productvereisten.

CNC-bewerking voldoet aan niet-standaardvereisten

Voor producten die niet direct kunnen worden bevredigd met het standaardprofiel van 52 x 38 mm, kan maatwerk worden bereikt door daaropvolgende CNC-bewerking.

Bijvoorbeeld:

Interface-openingen + schermvensters + montagegaten + draadgaten + warmteafvoersleuven + DIN-rail montagegaten + groeven + treden + logo

Alles kan machinaal worden bewerkt volgens klanttekeningen.

Workshopshow

Veelgestelde vragen

1. Voor welke producten is de aluminium behuizing van 52 x 38 mm geschikt?

52×38 mm behoort tot de categorie aluminium behuizingen met voldoende ruimte, geschikt voor vermogensmodules, eindversterkers, industriële controllers, meetinstrumenten, communicatiebasisstationapparatuur, motoraandrijfmodules, medische testinstrumenten, batterijbeheersystemen, enz. De breedte van 52 mm ondersteunt een multi-interface-indeling en de hoogte van 38 mm is geschikt voor grotere componenten en koellichamen.

2. Is 52×38 mm de lengte van de behuizing?

Nr. 52×38 mm verwijst naar de doorsnedegrootte van de behuizing (breedte x hoogte). De productlengte kan worden gesneden op basis van de werkelijke apparatuur en PCB-lengte.

3. Kan de lengte van de aluminium behuizing van 52 x 38 mm worden aangepast?

Ja. De lengte van de aluminium extrusiebehuizing kan worden ingekort volgens de productvereisten. De specifieke lengte moet worden bevestigd in combinatie met materiaal, oppervlaktebehandeling en productstructuur.

4. Is de hoogte van 38 mm geschikt voor elektrolytische condensatoren?

Ja. Gemeenschappelijke elektrolytische condensatoren zijn gewoonlijk 25-35 mm hoog. Dankzij de interne hoogte van 38 mm zijn ze volledig geschikt, met een marge voor montage. Afhankelijk van de afmetingen van uw component is een specifieke bevestiging nodig.

5. Kan er in de hoogte van 38 mm een ​​transformator worden geplaatst?

Ja. De hoogte van 38 mm biedt plaats aan kleine transformatoren, inductoren en andere grotere componenten. Afhankelijk van de afmetingen van uw transformator is een specifieke bevestiging nodig.

6. Kunnen er gaten voor warmteafvoer in de aluminium behuizing worden gemaakt?

Ja. Boyuan Hardware kan warmteafvoersleuven, ventilatiegaten, warmteafvoerribben en andere warmteafvoerstructuren bewerken volgens klanttekeningen om krachtige apparatuur te helpen warmte af te voeren.

7. Kunnen interfaces zoals luchtvaartstekkers en BNC machinaal worden bewerkt?

CNC-bewerkingen kunnen worden uitgevoerd op de overeenkomstige interfaceposities volgens klanttekeningen. De breedte van 52 mm maakt het naast elkaar plaatsen van meerdere interfaces mogelijk. Of het specifiek geschikt is voor machinale bewerking, moet worden bevestigd aan de hand van de interface-afmetingen en de behuizingsstructuur.

8. Kunnen er verschillende kleuren worden geselecteerd?

Ja. De aluminium behuizing kan verschillende uiterlijkeffecten bereiken door processen zoals anodiseren, en de kleur kan willekeurig worden aangepast aan de eisen van de klant.

9. Wat moet ik doen als 52×38 mm niet geschikt is voor mijn printplaat?

U kunt ons de PCB-afmetingen, productstructuur of 3D-model sturen. Boyuan Hardware kan helpen bevestigen of de specificatie van 52 x 38 mm geschikt is volgens de werkelijke afmetingen, en kan ook andere aluminium profielspecificaties kiezen of aangepaste bewerking uitvoeren.

Waarom kiezen voor Boyuan-hardware?

Voor fabrikanten van elektronische apparatuur is het belangrijker of de leverancier de ondersteunende bewerkingen zoals lengte, eindplaten, interface-openingen, schermvensters, montagegaten, warmtedissipatiestructuren, DIN-railmontagegaten, PCB-structuren, oppervlaktebehandeling en logo's kan voltooien in overeenstemming met het daadwerkelijke product.

Boyuan Hardware richt zich al meer dan 20 jaar op de industrie van aluminium behuizingen en aluminium chassis, met ongeveer 10.000 vierkante meter aan productieruimte in de fabriek, en biedt op maat gemaakte bewerking van aluminium behuizingen.

Van het standaard aluminium profiel van 52 x 38 mm tot de CNC-gefreesde elektronische behuizing, we kunnen bewerken volgens de productvereisten van de klant.

Als u op zoek bent naar een aluminium vermogensregelmodulebehuizing van 52 x 38 mm, kunt u uw PCB-afmetingen, producttekeningen of 3D-modellen opsturen.

We kunnen de specificatie, bewerkingsmethode en aanpassingsplan bevestigen op basis van uw productstructuur.
