42,5 mm ingebed aluminium industrieel bedieningschassis

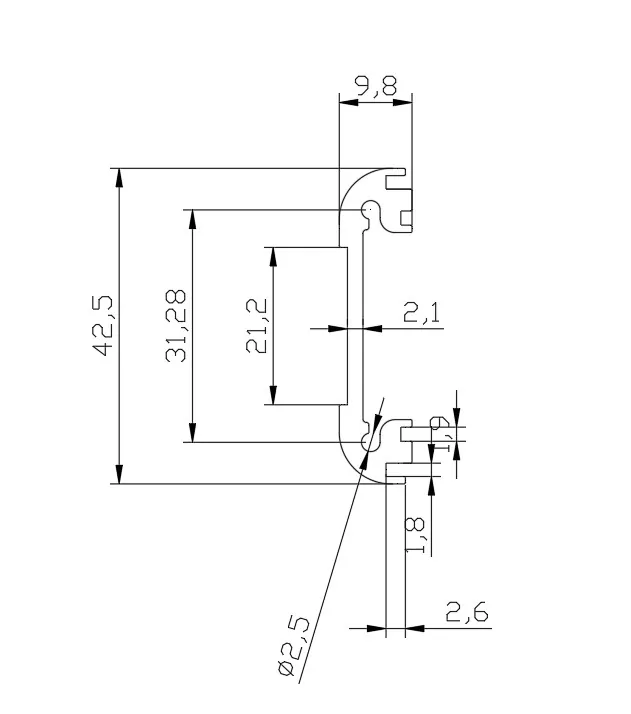

Het 42,5 mm ingebedde industriële aluminium besturingschassis heeft een aluminium profielstructuur. De hoogte is vastgesteld op 42,5 mm en de lengte en breedte kunnen worden aangepast aan de apparatuurstructuur, PCB-afmetingen en montageruimte.

Het interieur van het chassis heeft PCB-kaartsleuven en montagegroeven, die worden gebruikt voor het positioneren van printplaten en voor de montage van interne elektronische modules, beugels en andere structurele onderdelen. De aluminium profielstructuur heeft ook een bepaald warmteafvoervermogen, geschikt voor elektronische apparatuur die structurele ondersteuning en basiswarmteafvoer vereist.

De hoogte van 42,5 mm behoudt een relatief compact profiel en biedt tegelijkertijd meer ruimte voor PCB's, elektronische componenten, interfaces en interne montagestructuren dan chassis met een laag profiel, waardoor het geschikt is voor toepassingen die moeten worden ingebed in andere apparatuur of beperkte montageruimtes, maar geen te lage chassisstructuur kunnen gebruiken.

Productstructuur

Kernvoordelen

1. 42,5 mm vaste hoogte, geschikt voor installatie van ingebedde apparatuur

Vergeleken met het ultradunne chassis biedt de hoogte van 42,5 mm meer interne ruimte, terwijl het totale formaat relatief compact blijft.

Voor elektronische modules die geïnstalleerd moeten worden in:

• Schakelkasten
• Binnenuitrusting
• Rekken of montageruimtes voor apparatuur
• Aangepaste uitrustingsstructuren
• In andere elektronische apparaten

de chassislengte en -breedte kunnen worden bepaald op basis van de daadwerkelijke installatieruimte.

2. Aanpasbare lengte en breedte voor eenvoudige aanpassing van de installatieruimte

De hoogte van het ingebedde aluminium industriële bedieningschassis van 42,5 mm is vastgesteld op 42,5 mm, terwijl de lengte en breedte kunnen worden aangepast aan de structuur van de apparatuur.

De chassislengte en -breedte kunnen worden bepaald op basis van:

• Installatiepositie
• PCB-afmetingen
• Componentenindeling
• Interface-posities
• Interne modules
• Totale afmetingen van de uitrusting

Deze structuur is vooral geschikt voor ingebedde elektronische modules van niet-standaard afmetingen.

3. Interne PCB-kaartsleuven voor gemakkelijke positionering van de printplaat

Het chassisinterieur is voorzien van PCB-kaartsleuven, die kunnen worden gepositioneerd en gemonteerd volgens de PCB-structuur.

Voor apparatuur waarbij de printplaat in het chassis moet worden geïntegreerd, kunnen de kaartsleuven het gebruik van extra ondersteunende onderdelen verminderen en helpen de PCB-montagepositie stabiel te houden.

4. Interne montagegroeven ondersteunen de interne structurele lay-out

Naast de PCB-kaartsleuven heeft het interieur van het chassis ook montagegroeven, die kunnen worden gebruikt om interne modules, beugels en andere structurele onderdelen te bevestigen.

Voor apparatuur die meerdere elektronische componenten binnen een beperkte ruimte moet integreren, kan de interne lay-out worden uitgevoerd volgens de daadwerkelijke structuur.

5. Aluminium profielstructuur balanceert structurele ondersteuning en warmteafvoer

Het aluminium profiel als hoofdlichaam van het chassis kan een stabiele structurele ondersteuning bieden.

Tegelijkertijd heeft aluminium zelf een goede thermische geleidbaarheid en in combinatie met de profielstructuur kan het elektronische apparatuur helpen warmte af te voeren.

Voor producten met specifieke hogere warmteafvoervereisten moeten overeenkomstige oplossingen worden bepaald op basis van het stroomverbruik, de lay-out en het daadwerkelijke thermische ontwerp van de elektronische componenten.

6. Voor- en achterpanelen ondersteunen machinale bewerking van apparaatinterfaces

De voor- en achterpanelen kunnen CNC-gefreesd worden volgens specifieke uitrusting, bijvoorbeeld:

• Stroominterfaces
• USB-interfaces
• Communicatie-interfaces
• Indicatielampjes
• Knoppen
• Montage gaten
• Andere speciaal gevormde interfaces

Daarom kan het chassis worden afgestemd op de interface-indeling van de uiteindelijke elektronische apparatuur.

Technische specificaties

Toepasselijke velden

Dit model wordt aanbevolen om de nadruk te leggen op "ingebedde installatie", waarmee het zich onderscheidt van het voorgaande compacte model van 35 mm.

1. Ingebouwde besturingsmodules

Geschikt voor kleine besturingsmodules die zijn geïnstalleerd in automatiseringsapparatuur, schakelkasten of andere apparatuur.

De hoogte van 42,5 mm biedt relatief voldoende montageruimte voor besturingsprintplaten en interne componenten, terwijl de aangepaste lengte en breedte ervoor zorgen dat het chassis past bij de specifieke installatiepositie.

2. Data-acquisitiemodules

Voor apparatuur die acquisitiecircuits, interfaces en gegevensverwerkingsmodules moet installeren, kan de printplaat worden bevestigd via de interne PCB-kaartsleuven en kunnen de chassisafmetingen worden aangepast aan de installatieruimte van de apparatuur.

3. Interne elektronische modules van industriële apparatuur

Geschikt voor elektronische modules die moeten worden geïntegreerd in grote apparatuur, zoals besturings-, interface- of signaalverwerkingsmodules.

De lengte en breedte van het chassis kunnen worden aangepast aan de interne ruimte van de apparatuur, waardoor onnodige externe afmetingen worden verminderd.

4. Ingebouwde communicatieapparatuur

Geschikt voor communicatie- of interfacemodules die in andere apparatuur moeten worden geïnstalleerd.

De voor- en achterpanelen kunnen worden bewerkt op basis van de communicatie-interface, de voedingsinterface en andere vereisten.

5. Elektronische modules voor automatiseringsapparatuur

Voor onafhankelijke elektronische modules in automatiseringsapparatuur kan een aluminium profielchassis onafhankelijke structurele bescherming bieden, terwijl de aangepaste lengte en breedte zich aanpassen aan de interne installatiepositie van de apparatuur.

Aanpasbare artikelen

3-assige CNC-bewerkingsmogelijkheden

Boyuan Hardware maakt momenteel voornamelijk gebruik van 3-assige CNC-bewerkingen en kan daaropvolgende bewerkingen uitvoeren op het 42,5 mm aluminium profielchassis en de panelen volgens producttekeningen.

Bewerkingsinhoud kan het volgende omvatten:

• CNC-openingen
• Boren
• Tikken
• Bewerking van montagegaten
• Bewerking van interfacegaten
• Paneel speciaal gevormde gaten
• Verzinkgaten/verzinkgaten
• Logo- en markeringsbewerking
• Andere structurele bewerkingen

De specifieke bewerkingsinhoud wordt bepaald op basis van producttekeningen en structurele vereisten.

Productieproces

De klant verstrekt producttekeningen of maatvereisten

↓

Bevestig een vaste hoogte van 42,5 mm

↓

Bevestig de lengte, breedte en ingebedde installatieruimte

↓

Bevestig de lay-out van de printplaat en de interne componenten

↓

Bewerking van aluminium profielen

↓

Lengte snijden

↓

3-assige CNC-bewerking

↓

Bewerking van voor- en achterpanelen

↓

Oppervlaktebehandeling

↓

Afmeting en uiterlijkinspectie

↓

Chassismontage

↓

Eindproductinspectie

↓

Verpakking en verzending

Over Boyuan

20+ jaar ervaring in de productie van aluminiumproducten

Boyuan Hardware houdt zich al meer dan 20 jaar bezig met aluminiumproducten en aanverwante bewerkingen, met producten zoals aluminium profielchassis, aluminium behuizingen en CNC-gefreesde onderdelen.

Ongeveer. 10.000㎡ productielocatie

Het productiegebied van de fabriek beslaat ongeveer 10.000 m2 en is geschikt voor het bewerken van aluminiumproducten, CNC-bewerkingen, boren, tappen, oppervlaktebehandeling, assemblage en inspectie.

Ongeveer. 300 sets bestaande mallen

Met ongeveer 300 sets bestaande mallen, beschikbaar voor de productie van aluminium profielproducten met verschillende specificaties.

3-assige CNC-bewerking

Momenteel wordt 3-assige CNC voornamelijk gebruikt voor aluminiumproducten en chassisgerelateerde bewerkingen, waarbij boor-, tap-, openings- en andere processen worden voltooid volgens klanttekeningen.

Workshopshow

Veelgestelde vragen

Q1. Staat de hoogte van dit chassis vast?

Ja. De hoogte van dit model is vastgesteld op 42,5 mm, terwijl de lengte en breedte kunnen worden aangepast.

Vraag 2. Waarom is dit chassis geschikt voor ingebedde installatie?

De vaste hoogte van 42,5 mm zorgt voor een relatief compact profiel, terwijl er meer interne ruimte overblijft voor PCB-installatie, componenten en montagestructuren. De lengte en breedte kunnen ook worden aangepast aan de beschikbare installatieruimte.

Q3. Kan het chassis worden aangepast aan mijn printplaat?

Ja. De lengte en breedte kunnen worden aangepast aan de PCB-afmetingen, componentindeling en installatievereisten.

Q4. Heeft het chassis een intern PCB-slot?

Ja. De aluminium extrusiestructuur omvat een interne PCB-sleuf voor PCB-positionering en -installatie.

Vraag 5. Kunnen interne montageconstructies worden aangepast?

Ja. Interne montagegroeven en bijbehorende bewerkingen kunnen worden ontworpen volgens de productstructuur.

Vraag 6. Kunnen de voor- en achterpanelen machinaal worden bewerkt?

Ja. De panelen kunnen CNC-gefreesd worden voor interfaces, montagegaten, indicatoren, knoppen en andere vereiste openingen.

Vraag 7. Kan het chassis worden gebruikt voor warmtegenererende componenten?

De aluminium extrusiestructuur zorgt voor een warmteafvoerpad. Voor producten met specifieke thermische vereisten moet het daadwerkelijke ontwerp van de warmtedissipatie worden bepaald op basis van het vermogen en de lay-out van de componenten.

Vraag 8. Welke CNC-bewerkingsmogelijkheden biedt u?

Boyuan levert voornamelijk 3-assige CNC-bewerkingen voor aluminium chassis en aanverwante componenten.
