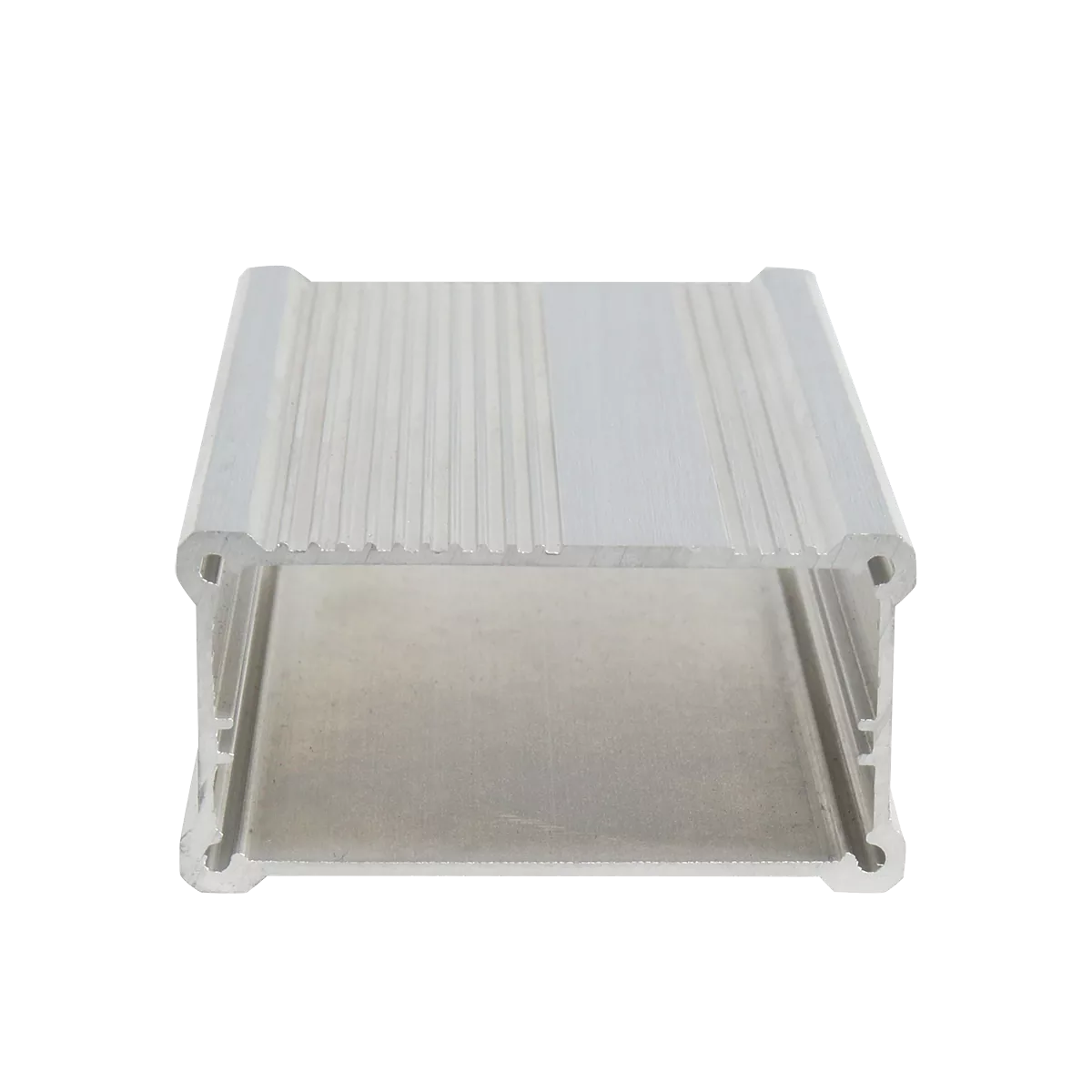

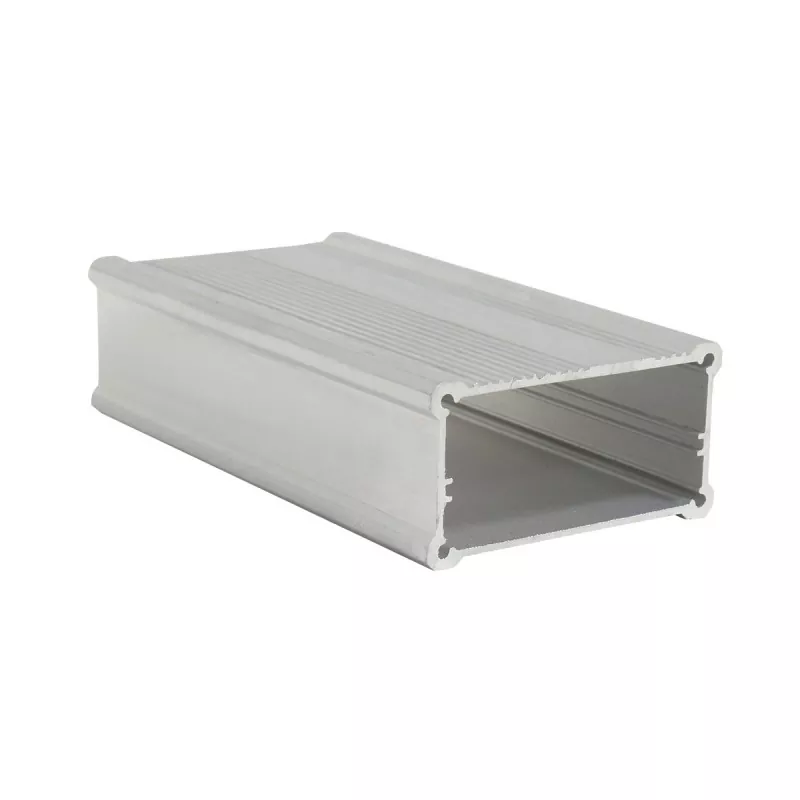

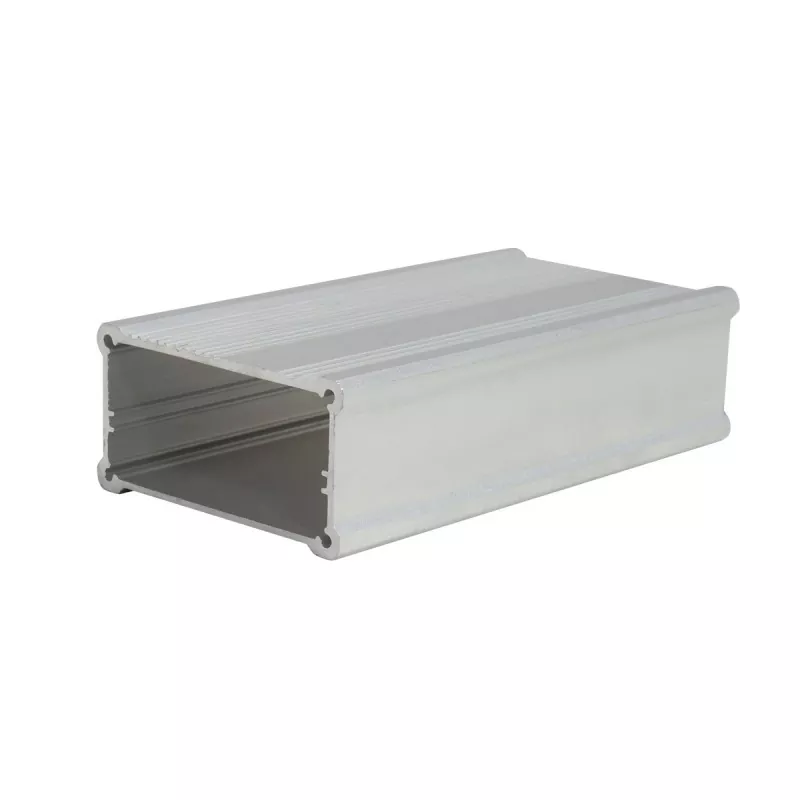

53,4 x 27,5 mm behuizing van aluminium voedingsregelmodule

Boyuan 53,4 x 27,5 mm aluminium voedingsregelmodulebehuizing is een middelgrote behuizing voor elektronische apparaten, vervaardigd met een extrusiestructuur van aluminiumlegering, met een externe doorsnedegrootte van 53,4 mm (breedte) x 27,5 mm (hoogte), en de lengte kan willekeurig worden aangepast volgens de werkelijke apparatuurvereisten.

Vergeleken met plastic dozen hebben behuizingen van aluminiumlegeringen een betere structurele sterkte en een metalen textuur, en kunnen ze door middel van CNC-bewerking aangepaste structuren realiseren, zoals interfaces, montagegaten, draadgaten en sleuven.

Kernvoordelen

01 | 53,4 x 27,5 mm brede behuizing, gematigd ontwerp

De doorsnede van 53,4 mm breed x 27,5 mm hoog biedt voldoende interne ruimte voor middelgrote elektronische apparatuur.

De breedte van 53,4 mm is breder dan de gebruikelijke 52 mm-specificatie en biedt ruimte voor bredere PCB-lay-outs en een meer naast elkaar geplaatst interface-ontwerp, met ondersteuning voor meerkanaals invoer/uitvoer-interface-indelingen; De hoogte van 27,5 mm handhaaft een gematigde apparaatdikte en biedt tegelijkertijd meer montageruimte voor componenten dan slanke specificaties, en biedt plaats aan kleine transformatoren, elektrolytische condensatoren (doorgaans 20-25 mm hoog), relais en componenten van gemiddelde hoogte, ter ondersteuning van de integratiebehoeften van relatief complexe circuitsystemen.

02 | Aluminium extrusiestructuur

Het behuizingslichaam wordt gevormd door extrusie van een aluminiumlegering. De doorsnedegrootte van de aluminium extrusiebehuizing is vast, terwijl de lengte kan worden afgesneden op basis van de werkelijke productvereisten. Daarom kan de behuizing met dezelfde specificaties worden aangepast aan PCB's en elektronische modules van verschillende lengtes. Deze structuur is vooral geschikt voor elektronische producten die serieontwikkeling vereisen.

03 | Geschikt voor PCB-montage

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan zonder extra schroeven direct worden geplaatst en vastgezet. De hoogte van 27,5 mm biedt plaats aan elektrische apparaten met kleine koellichamen of componenten van gemiddelde hoogte, waardoor een betrouwbare verpakkingsoplossing ontstaat voor elektronische apparatuur met een iets hoger vermogen.

04 | Ondersteuning voor CNC-bewerking op maat

Het standaardprofiel is slechts het uitgangspunt. Boyuan Hardware kan CNC-bewerkingen uitvoeren op de aluminium behuizing van 53,4 x 27,5 mm volgens klanttekeningen, waaronder:

• Interface-openingen (USB, RJ45, luchtvaartstekkers, BNC-interfaces, stroominterfaces, enz.)
• Schroefgaten en positioneringsgaten
• Schroefdraadgaten en verzinkgaten
• Warmteafvoersleuven en ventilatiegaten
• Schermraamopeningen
• Knoopsgaten en schakelaarsgaten
• Montagegaten en gaten voor wandmontage
• Groeven en treden
• Afschuinen
• Andere aangepaste structuren

05 | Lengte aanpasbaar aan het product

53,4 x 27,5 mm is de doorsnedespecificatie van de behuizing en de productlengte kan worden afgesneden op basis van de werkelijke afmetingen van de apparatuur. De specifieke bewerkbare lengte wordt bevestigd op basis van materiaal, oppervlaktebehandeling en productvereisten.

06 | Efficiënte warmteafvoerprestaties

Aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 53,4 mm brede ontwerp en de interne ruimte van 27,5 mm kunnen kleine koellichamen worden geïnstalleerd of kan de interne luchtcirculatieruimte worden vergroot, waardoor interne componenten effectief worden geholpen warmte af te voeren en de levensduur van de apparatuur wordt verlengd.

07 | Metalen behuizing combineert structuur en uiterlijk

Aluminiumlegering is licht van gewicht en heeft goede structurele prestaties, terwijl de natuurlijke metaaltextuur behouden blijft. Door oppervlaktebehandelingen zoals borstelen, zandstralen en anodiseren kunnen verschillende uiterlijke effecten worden verkregen, waardoor elektronische apparatuur een professioneler productuiterlijk krijgt.

Technische specificaties

Opmerking: Specifieke materiaalkwaliteiten, wanddiktes, lengtebereiken, maattoleranties en oppervlaktebehandelingskleuren zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Voor welke producten is de aluminium behuizing van 53,4 x 27,5 mm geschikt?

De behuizing van de 53,4 x 27,5 mm aluminium voedingsbesturingsmodule behoort tot de categorie aluminium behuizingen met een brede behuizing en gematigde ruimte - de breedte van 53,4 mm is breder dan de gebruikelijke 52 mm-specificatie en ondersteunt bredere PCB's en meer naast elkaar geplaatste interface-indelingen; de hoogte van 27,5 mm handhaaft een gematigde apparaatdikte en biedt tegelijkertijd meer interne ruimte dan slanke specificaties. Deze specificatie wordt veel gebruikt in instrumenten, meters, elektronica, communicatie, automatisering, sensoren, smartcards, industriële besturing, precisiemachines en andere industrieën.

1. Voedingsmodules

Het wide-body gematigde ontwerp van 53,4×27,5mm is zeer geschikt voor diverse stroomproducten:

• Schakelende voedingsmodules
• Voedingsadapters
• Behuizingen voor voertuigvoeding
• Omvormerbehuizingen
• Gelijkrichter aluminium behuizingen
• DC-DC-convertermodules
• Ladermodules
• AC/DC-voedingen, gereguleerde voedingen
• Communicatie voedingen

Waarom is 53,4×27,5 mm geschikt voor voedingsmodules? Voedingsmodules moeten meestal componenten bevatten zoals elektrolytische condensatoren (doorgaans 20-25 mm hoog), kleine transformatoren en koellichamen. De hoogte van 27,5 mm biedt voldoende montageruimte, de breedte van 53,4 mm is geschikt voor brede PCB-lay-outs, ondersteunt meerkanaals invoer/uitvoerinterfaces, en het materiaal van aluminiumlegering helpt energieapparaten ook om de warmte efficiënt af te voeren.

2. Industriële besturings- en automatiseringsmodules

• Industriële besturingen
• Programmeerbare logische controllermodules (PLC).
• Bewegingscontrolemodules
• Motoraandrijfmodules
• I/O-uitbreidingsmodules
• Automatisering besturingsapparatuur
• Ondersteunende modules voor industriële besturingschassis

Waarom is 53,4×27,5 mm geschikt voor industriële besturingsmodules? Industriële besturingsmodules moeten doorgaans ruimte bieden aan veel interfaces en grotere besturingskaarten. Door de breedte van 53,4 mm kunnen meerdere interfaces naast elkaar worden geplaatst, en door de hoogte van 27,5 mm kunnen elektrische apparaten met kleine koellichamen worden geïnstalleerd.

3. Communicatie- en netwerkmodules

Geschikt voor communicatiemoduleproducten:

• Communicatiemodules
• Draadloze platforms
• GPS/GPRS-behuizingen
• Signaalconversiemodules
• Signaalversterkerbehuizingen
• Datatransmissiemodules
• Videoservers
• Routers, draadloze ontvangers

De breedte van 53,4 mm biedt plaats aan meer antenne-interfaces en communicatie-interface-indelingen.

4. Meetinstrumenten en testapparatuur

• Instrument- en meterbehuizingen
• Instrumenten voor gegevensverzameling
• Behuizingen voor signaalgeneratoren
• Vermogensanalysatoren
• Testapparatuur
• Precisie meetinstrumenten

Waarom is 53,4×27,5 mm geschikt voor meetinstrumenten? Meetinstrumenten hebben grotere PCB-indelingen nodig om signaalverwerkingscircuits en meerdere interfaces te kunnen huisvesten. De breedte van 53,4 mm is geschikt voor standaard brede PCB's, en de hoogte van 27,5 mm is geschikt voor componenten zoals transformatoren en relais. Tegelijkertijd biedt de behuizing van aluminiumlegering goede elektromagnetische afschermingsprestaties.

5. Afschermkasten en anti-interferentietoepassingen

De aluminium behuizing van 53,4 x 27,5 mm kan dienen als een goede elektromagnetische afschermingsoplossing:

• Elektronische afschermingskasten
• Behuizingen voor interferentieapparaten
• Afscherming van hoogfrequente modules

Het materiaal van de aluminiumlegering zelf heeft goede elektromagnetische afschermingsprestaties, waardoor elektromagnetische interferentie effectief wordt voorkomen.

6. Sensoren en slimme apparaten

• Sensormodules
• Terminals voor data-acquisitie
• Smartcard-apparaten
• IoT-terminals

7. Medische en testapparatuur

• Behuizingen voor medische apparatuur
• Modules testen
• Modules voor bewakingsapparatuur
• Draagbare medische instrumenten

8. Public Address- en audioapparatuur

• Apparatuur voor omroepinstallaties
• Versterkercircuits
• Audio-apparatuur

Wat kan worden aangepast?

Oppervlaktebehandeling

Anodiseren

Anodiseren is een van de meest gebruikte oppervlaktebehandelingsmethoden voor aluminium behuizingen. Het kan het uiterlijk en de oppervlakte-eigenschappen van het aluminium oppervlak veranderen en verschillende kleureffecten bereiken.

Zandstralen

Zandstralen kan een uniforme, matte textuur op het aluminiumoppervlak vormen, geschikt voor industriële elektronische apparatuur en instrumentbehuizingen.

Poetsen

Door te borstelen kunnen regelmatige metalen texturen ontstaan, waardoor het product een duidelijke metalen textuur van een aluminiumlegering behoudt.

Lasergravure

Het volgende kan op het oppervlak van de aluminium behuizing van 53,4 x 27,5 mm worden bewerkt:

• Logo
• Productmodel
• Interface-identificatie
• Productnummer
• Tekst en patronen

Zeefdruk

Geschikt voor het bewerken van meerkleurige logo's, tekst en functie-identificatie.

Professionele bewerking van aluminium behuizingen op maat

Wij produceren niet alleen standaard aluminium behuizingen, maar kunnen deze ook aanpassen aan de productstructuren van de klant.

Klanten hoeven alleen het volgende te verstrekken:

2D-tekeningen / 3D-modellen / fysieke monsters / productafmetingen

Vervolgens kunnen we de bewerkingsevaluatie uitvoeren op basis van de daadwerkelijke productvereisten.

CNC-bewerking voldoet aan niet-standaardvereisten

Voor producten die niet direct kunnen worden bevredigd met het standaardprofiel van 53,4 x 27,5 mm, kan maatwerk worden bereikt door daaropvolgende CNC-bewerking.

Bijvoorbeeld:

Interfaceopeningen + schermvensters + montagegaten + draadgaten + warmteafvoersleuven + groeven + treden + logo

Alles kan machinaal worden bewerkt volgens klanttekeningen.

Gids voor productselectie

Als uw PCB-breedte bijna 53,4 mm bedraagt

53,4 x 27,5 mm is een ideale keuze; de ​​breedte van 53,4 mm biedt meer ruimte voor PCB-routering en meer interface-indeling naast elkaar dan de gebruikelijke 52 mm-specificatie.

Als uw apparaat componenten van gemiddelde hoogte bevat

De hoogte van 27,5 mm biedt plaats aan kleine transformatoren, elektrolytische condensatoren (20-25 mm), relais en componenten van gemiddelde hoogte, geschikt voor elektronische apparatuur die een bepaalde interne verticale ruimte vereist.

Als uw apparaat een goede warmteafvoer nodig heeft

De behuizing van aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 53,4 mm brede ontwerp van de behuizing kan het interne componenten effectief helpen de warmte af te voeren.

Als u compatibiliteit met meerdere interfaces nodig heeft

De breedte van 53,4 mm ondersteunt de zij-aan-zij-indeling van meerdere interfaces zoals RJ45, luchtvaartstekkers, BNC en USB, geschikt voor middelgrote apparatuur die rijke interfaces vereist.

Als de PCB-lengtes verschillen

Het profiel kan worden gesneden op basis van de productlengte, en dezelfde dwarsdoorsnedespecificatie kan worden aangepast aan producten met verschillende lengtes.

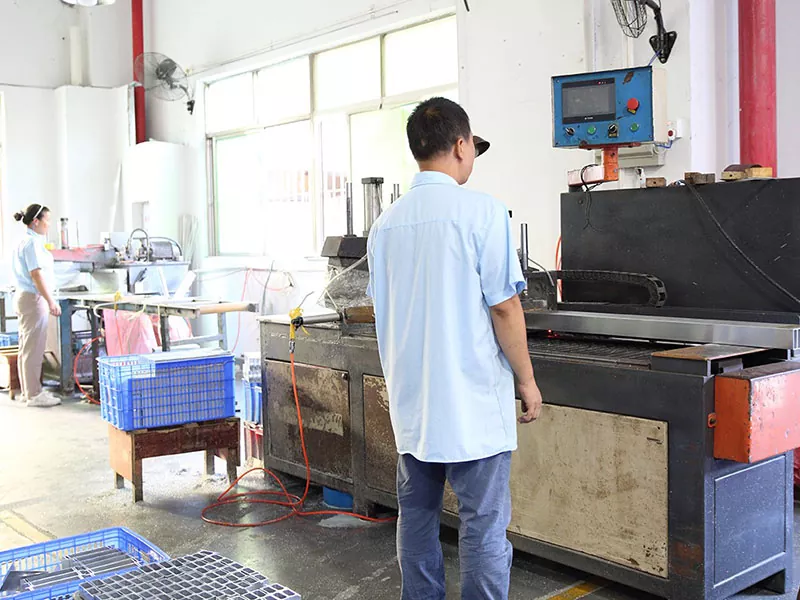

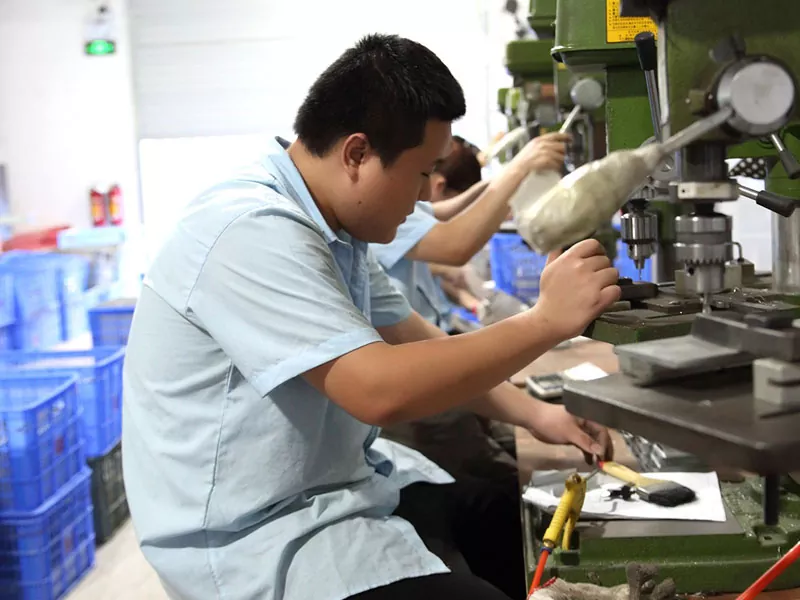

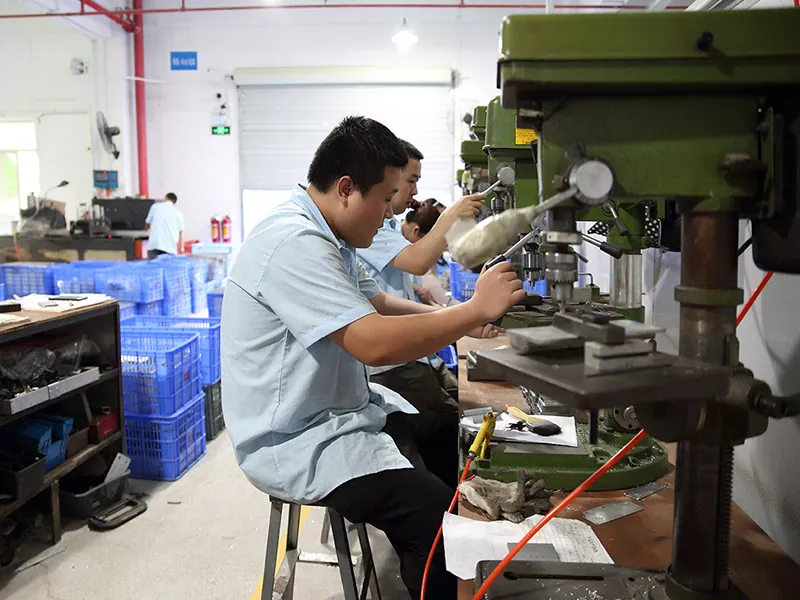

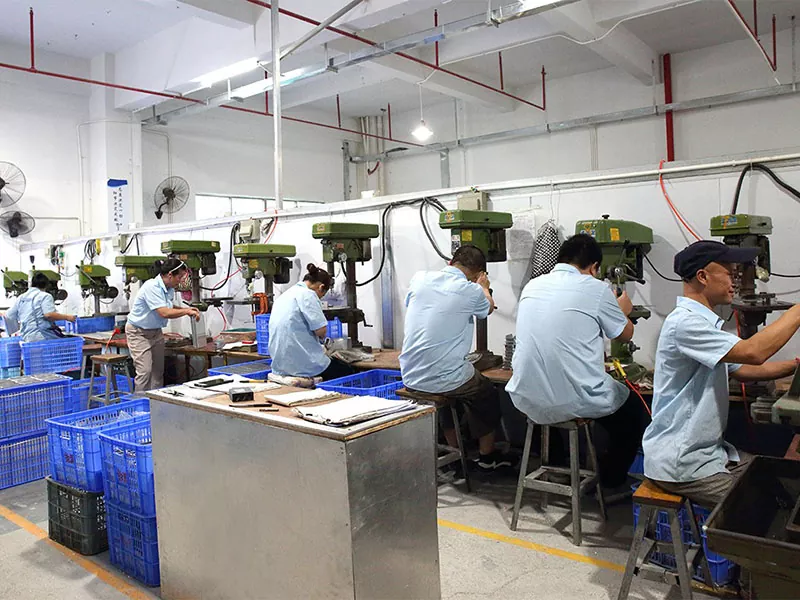

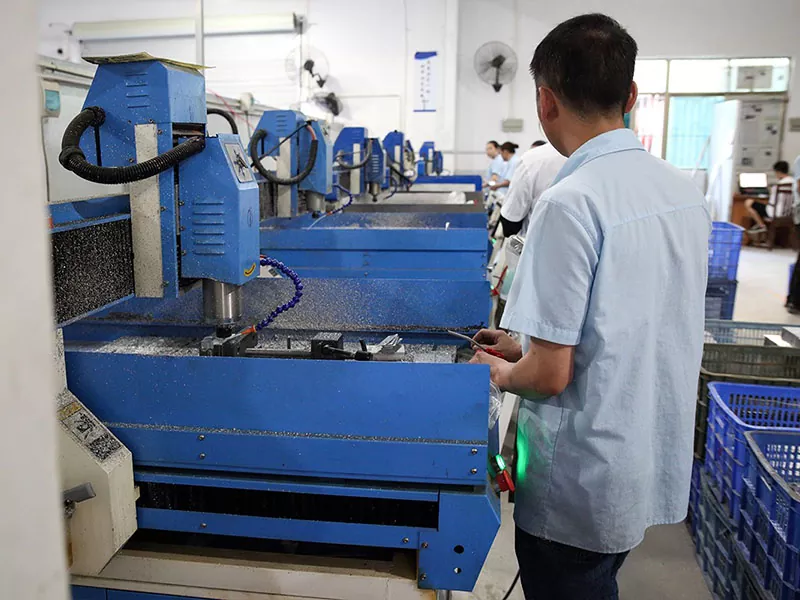

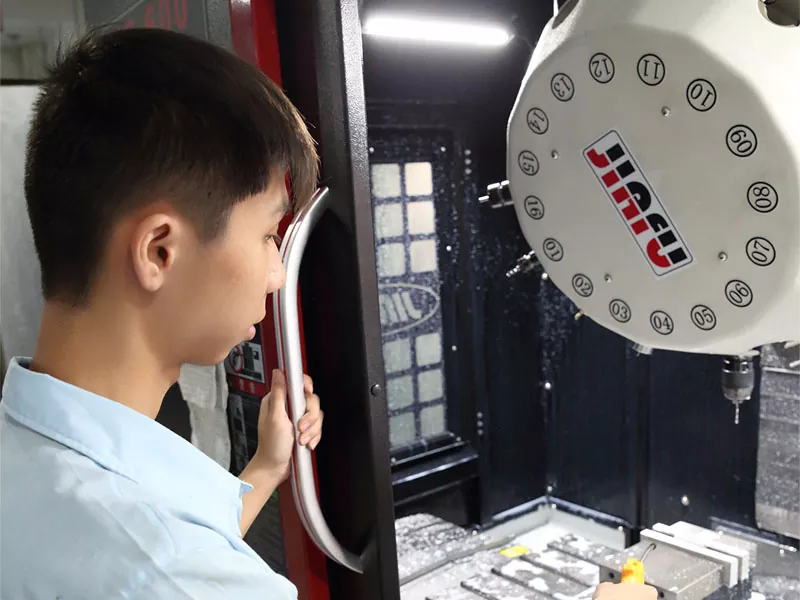

Workshopshow

Veelgestelde vragen

1. Voor welke producten is de aluminium behuizing van 53,4 x 27,5 mm geschikt?

53,4 x 27,5 mm behoort tot de categorie aluminium behuizingen met een brede behuizing, geschikt voor voedingsmodules, industriële controllers, communicatiemodules, meetinstrumenten, afschermingskasten, signaalversterkers, behuizingen voor voertuigvoeding, videoservers, draadloze platforms, enz. De breedte van 53,4 mm biedt voldoende PCB-lay-outruimte en de hoogte van 27,5 mm is geschikt voor componenten van gemiddelde hoogte.

2. Is 53,4×27,5 mm de lengte van de behuizing?

Nr. 53,4×27,5 mm verwijst naar de doorsnedegrootte van de behuizing (breedte x hoogte). De productlengte kan worden gesneden op basis van de werkelijke apparatuur en PCB-lengte.

3. Kan de lengte van de aluminium behuizing van 53,4 x 27,5 mm worden aangepast?

Ja. De lengte van de aluminium extrusiebehuizing kan worden ingekort volgens de productvereisten. De specifieke lengte moet worden bevestigd in combinatie met materiaal, oppervlaktebehandeling en productstructuur.

4. Is de hoogte van 27,5 mm geschikt voor elektrolytische condensatoren?

Ja. Gemeenschappelijke elektrolytische condensatoren zijn gewoonlijk 20-25 mm hoog, en de interne hoogte van 27,5 mm is hier volledig geschikt voor. Afhankelijk van de afmetingen van uw component is een specifieke bevestiging nodig.

5. Kunnen er gaten voor warmteafvoer in de aluminium behuizing worden gemaakt?

Ja. Boyuan Hardware kan warmteafvoersleuven, ventilatiegaten en andere warmteafvoerstructuren bewerken volgens klanttekeningen om apparatuur te helpen warmte af te voeren.

6. Kunnen interfaces zoals luchtvaartstekkers en BNC machinaal worden bewerkt?

CNC-bewerkingen kunnen worden uitgevoerd op de overeenkomstige interfaceposities volgens klanttekeningen. Dankzij de breedte van 53,4 mm kunnen meerdere interfaces naast elkaar worden geplaatst. Of het specifiek geschikt is voor machinale bewerking, moet worden bevestigd aan de hand van de interface-afmetingen en de behuizingsstructuur.

Waarom kiezen voor Boyuan-hardware?

Boyuan Hardware richt zich al meer dan 20 jaar op de industrie van aluminium behuizingen en aluminium chassis, met ongeveer 10.000 vierkante meter aan productieruimte in de fabriek, en biedt op maat gemaakte bewerking van aluminium behuizingen.

Van het standaard aluminium profiel van 53,4 x 27,5 mm tot de CNC-gefreesde elektronische behuizing, we kunnen bewerken volgens de productvereisten van de klant.

Als u op zoek bent naar een aluminium behuizing voor de voedingsbesturingsmodule van 53,4 x 27,5 mm, kunt u uw PCB-afmetingen, producttekeningen of 3D-modellen opsturen.

We kunnen de specificatie, bewerkingsmethode en aanpassingsplan bevestigen op basis van uw productstructuur.
