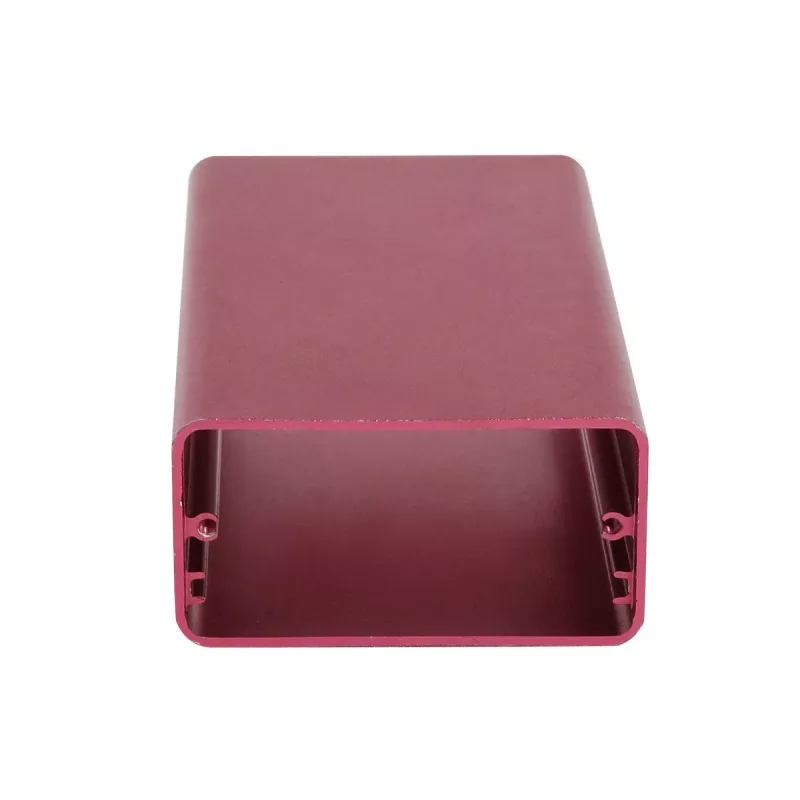

44 x 23 mm aluminium behuizing voor gegevensverzamelingsapparatuur

44 x 23 mm aluminium behuizing voor gegevensverzamelingsapparatuur — een behuizing van geëxtrudeerd aluminium met laag profiel, geplaatst tussen kleine elektronische modules en grotere besturingsapparatuur. De breedte van 44 mm biedt zijdelingse lay-outruimte voor PCB's en connectoren, terwijl de hoogte van 23 mm het totale apparaat compact houdt. Dit maakt hem zeer geschikt voor producten die plaats moeten bieden aan een printplaat, meerdere interfaces en een bescheiden aantal componenten, zonder al te hoog te worden.

De lengte wordt aangepast aan de afmetingen van de printplaat en het apparaat, en daaropvolgende CNC-bewerking, boren, tappen, interface-openingen, eindplaatbewerking en logoverwerking veranderen het standaardprofiel in een volledig op maat gemaakte aluminium behuizing. Boyuan Hardware, met meer dan 20 jaar ervaring en een fabriek van ~10.000㎡, levert snijden, CNC, boren, tappen, oppervlaktebehandeling, lasergraveren, zeefdruk, inspectie en montage.

Productdefinitie

De aluminium behuizing van 44 x 23 mm is een elektronische behuizing van geëxtrudeerd aluminium die geschikt is voor kleine tot middelgrote PCB's, circuitcontrolemodules, communicatiemodules, data-acquisitieapparatuur en ingebedde elektronische producten.

44 x 23 mm heeft een bredere structuur met een lagere dwarsdoorsnede: de laterale afmeting van 44 mm biedt een bepaalde lay-outruimte voor PCB's en elektronische componenten, terwijl de hoogte van 23 mm de algehele apparaatstructuur compact houdt.

Deze maat is meer geschikt voor producten tussen kleine elektronische modules en grotere besturingsapparatuur. Vooral wanneer het product een printplaat, interfaces, connectoren en een bepaald aantal elektronische componenten moet installeren, terwijl de behuizing niet te hoog moet zijn, is 44×23 mm goed toepasbaar.

De behuizing kan op een vaste lengte worden gesneden op basis van de PCB- en apparaatlengte, en worden gecombineerd met CNC-bewerking, boren, tappen, interface-openingen, eindplaatbewerking en logoverwerking om een ​​compleet op maat gemaakte aluminium elektronische behuizing te vormen.

Kernvoordelen

1. 44 mm laterale ruimte, geschikt voor PCB- en interface-indeling

Het meest opvallende kenmerk van 44 x 23 mm is de relatief ruime breedte, terwijl de hoogte laag blijft.

De laterale afmeting van 44 mm biedt lay-outruimte voor elektronische componenten, connectoren en interfaces op de PCB, geschikt voor elektronische modules die een zijdelingse opstelling van circuitcomponenten nodig hebben.

Vooral geschikt voor:

• PCB-besturingsmodules
• Data-acquisitiemodules
• Signaalconversiemodules
• Communicatiemodules
• I/O-modules
• Ingebouwde elektronische apparaten

Vergeleken met smallere aluminium profielspecificaties biedt dit type doorsnede meer zijdelingse marge voor het ontwerp van de interne structuur.

2. 23 mm hoogte, balancerende interne ruimte en apparaatdikte

Een hoogte van 23 mm is een relatief onopvallende specificatie voor elektronische behuizingen.

Het is niet zoals een ultradunne behuizing van 13 mm die zich vooral richt op elektronische componenten met een lage hoogte, en ook niet als een behuizing van ongeveer 29 mm die de nadruk legt op een grotere interne hoogte.

Daarom is 44×23 mm meer geschikt voor: elektronische apparaten die een bepaalde interne ruimte nodig hebben, maar ook de totale producthoogte willen regelen.

Hierdoor kan het een relatief breed scala aan industriële elektronische en elektronische communicatiemodules bestrijken.

3. Geschikt voor combinaties van PCB's, interfaces en elektronische componenten

Bij daadwerkelijke elektronische producten moet de behuizing meestal niet alleen ruimte bieden aan de printplaat, maar ook aan:

• Stroominterfaces
• Communicatie-interfaces
• Signaalinterfaces
• Klemmenblokken
• Indicatielampjes
• Knoppen
• Connectoren

44×23 mm kan nabewerkt worden volgens de specifieke posities van deze componenten, waardoor de profielbehuizing van een standaard doorsnede verandert in een op maat gemaakte behuizing die past bij de apparaatstructuur.

4. De lengte kan worden aangepast aan de PCB en de productstructuur

44×23 mm is de specificatie van de doorsnede van de behuizing en de lengte van het eindproduct kan worden aangepast aan de interne printplaat en elektronische componenten.

Daarom kan dezelfde specificatie van 44×23 mm overeenkomen met productseries met verschillende lengtes:

Voor de ontwikkeling van productseries kan dezelfde doorsnede worden gehandhaafd terwijl verschillende modellen worden gevormd door de lengte te veranderen.

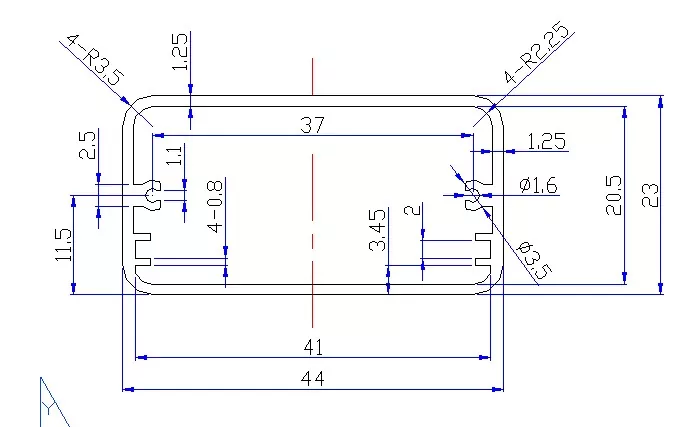

Technische specificaties

Opmerking: Werkelijke aluminiumlegeringskwaliteiten, profielwanddikte, interne structuur, lengtebereiken, bewerkingstoleranties en vereisten voor oppervlaktebehandeling moeten worden bevestigd volgens specifieke tekeningen of bestellingen.

Toepassingsbereik

1. Industriële besturingsmodules

44×23 mm kan worden gebruikt voor diverse kleine tot middelgrote industriële elektronische modules, zoals:

• PLC-randapparatuurmodules
• I/O-modules
• Industriële besturingsmodules
• Signaalconversiemodules
• Data-acquisitiemodules
• Ingebouwde besturingsmodules
• Elektronische modules voor automatiseringsapparatuur

Deze producten moeten doorgaans zowel printplaten als interfacecomponenten kunnen huisvesten, waardoor er in vergelijking met bijzonder kleine aluminium behuizingen een zekere zijdelingse indelingsruimte nodig is.

2. Apparatuur voor gegevensverzameling en signaalconversie

Geschikt voor:

• Data-acquisitiemodules
• Signaalverwervingsmodules
• Signaalomvormers
• Gegevensconversiemodules
• Sensorinterfacemodules
• Bewakingsmodules

Deze apparaten moeten meestal PCB's, connectoren en een bepaald aantal elektronische componenten installeren. 44×23 mm kan een relatief compacte structurele ruimte bieden.

3. Communicatie- en datatransmissiemodules

Kan gebruikt worden voor:

• Communicatiemodules
• Datatransmissiemodules
• Communicatie-interfacemodules
• Apparaten voor signaalconversie
• Elektronische modules voor netwerkcommunicatie
• Ingebouwde communicatieapparaten

Afhankelijk van de interface-indeling kan het kopvlak of de zijkant worden geopend, zodat er een volledige verbinding ontstaat tussen de printplaat en externe apparaten.

4. IoT en slimme elektronische modules

Kan gebruikt worden voor:

• IoT-besturingsmodules
• Slimme monitoringmodules
• Terminals voor data-acquisitie
• Afstandsbedieningsmodules
• Elektronische modules met slimme sensoren
• Ingebouwde slimme apparaten

Voor producten die het apparaat compact moeten houden en toch intern een bepaalde printplaatruimte nodig hebben, is deze specificatie geschikter.

5. Kleine instrumenten en testapparatuur

Kan ook gebruikt worden voor:

• Meetmodules
• Detectiemodules
• Elektronische modules testen
• Signaalverwerkingsmodules
• Instrument interne controlemodules
• Kleine bewakingsapparaten

Als er hoge elektronische componenten in zitten, is het noodzakelijk om tijdens de selectie te bevestigen of de hoogte van 23 mm voldoet aan de daadwerkelijke installatieruimte.

Aanpasbare inhoud

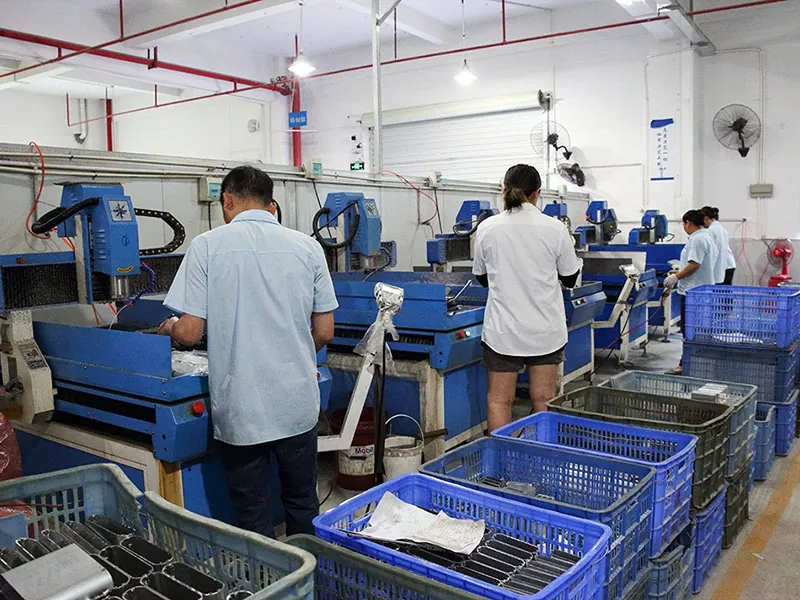

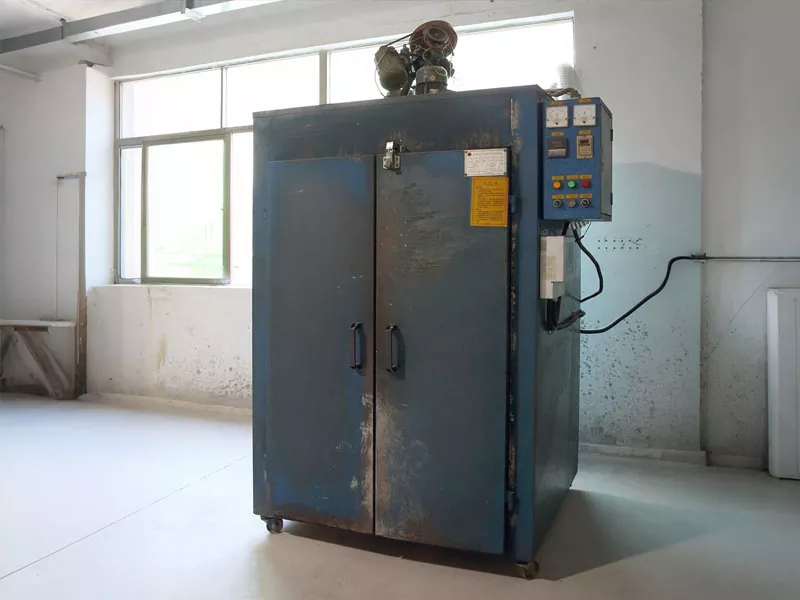

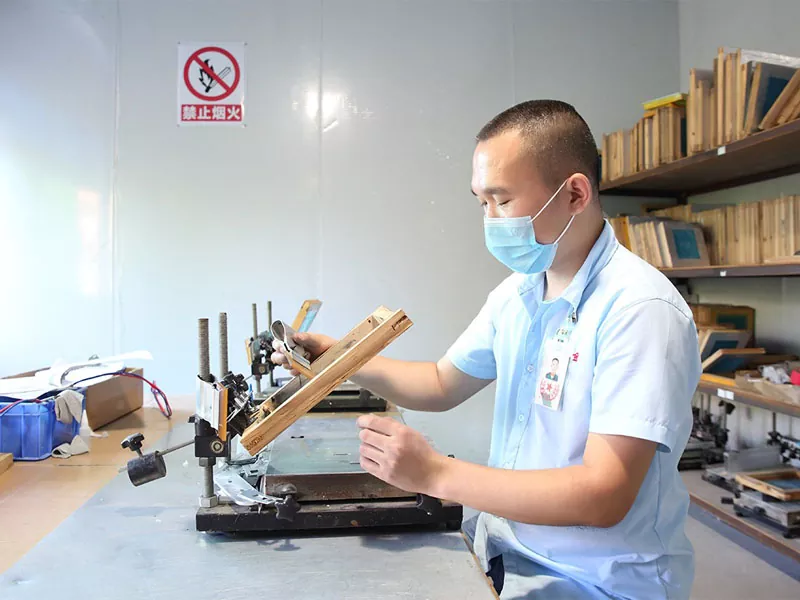

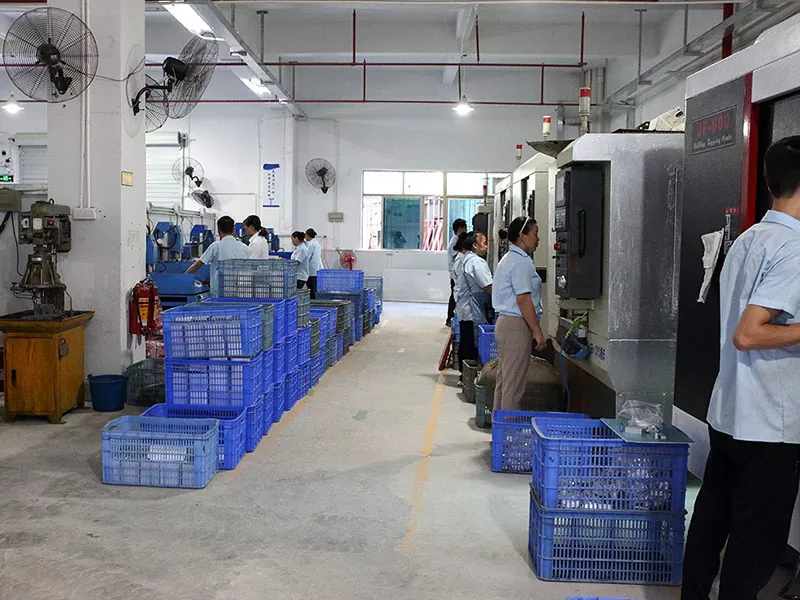

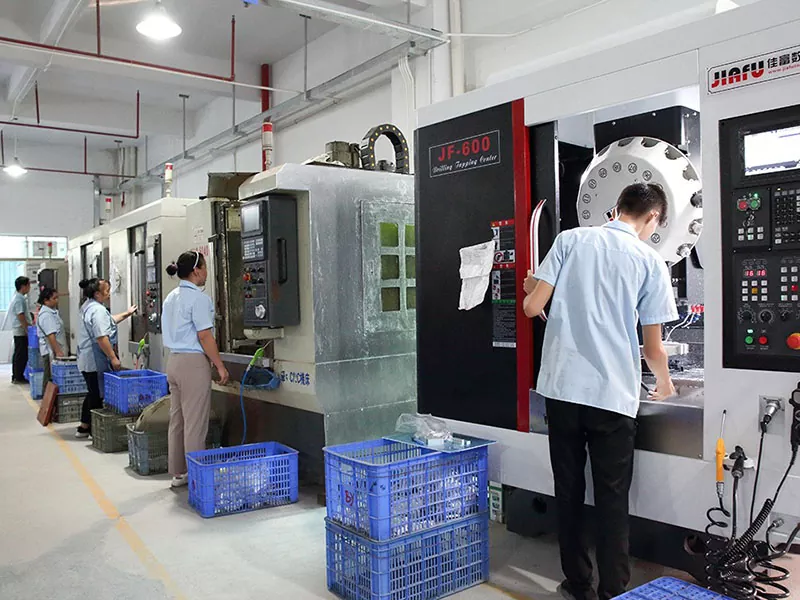

Workshopshow

Veelgestelde vragen

Voor welke producten is de aluminium behuizing van 44×23 mm geschikt?

Hoofdzakelijk geschikt voor elektronische PCB-modules, industriële besturingsmodules, communicatiemodules, data-acquisitiemodules, signaalconversiemodules, IoT-apparaten en elektronische modules voor kleine instrumenten.

Is de aluminium behuizing van 44×23 mm geschikt voor printplaten?

Geschikt voor kleine tot middelgrote elektronische PCB-modules, maar specifieke aanpasbaarheid moet worden bevestigd op basis van PCB-afmetingen, montagemethode, componenthoogte en interne profielstructuur.

Wat is het verschil tussen 44×23 mm en 42×23 mm?

Beide hebben dezelfde hoogte, maar 44×23 mm heeft een grotere zijdelingse afmeting. Wanneer er meer laterale PCB-lay-outruimte, interfaces of montageruimte voor elektronische componenten nodig is, kan daarom voorrang worden gegeven aan 44×23 mm.

Kan de lengte van de behuizing van 44×23 mm worden aangepast?

Ja. 44×23 mm is de doorsnedegrootte en de werkelijke lengte van de behuizing kan op een vaste lengte worden gesneden volgens de PCB en de productstructuur.

Kunnen interfaces en montagegaten machinaal worden bewerkt?

Ja. Interface-openingen, montagegaten, draadgaten en andere drie-assige CNC-bewerkingen kunnen worden uitgevoerd volgens 2D/3D-tekeningen.

Kan er een logo gemaakt worden?

Er kan gebruik worden gemaakt van lasergraveren of zeefdrukken.

Kunnen er eerst monsters worden gemaakt van een aluminium behuizing voor gegevensverzamelingsapparatuur van 44 x 23 mm?

Ja. Er kan eerst een monsterbewerking worden uitgevoerd, die wordt gebruikt om de PCB-montage, de interne ruimte, de interfaceposities en de algehele montage te bevestigen.
