34,9 mm laag profiel aluminium extrusiechassis voor elektronische apparaten

34,9 mm aluminium extrusiechassis met laag profiel voor elektronische apparaten heeft een aluminium profielstructuur. De chassishoogte is vastgesteld op 34,9 mm en de lengte en breedte kunnen worden aangepast aan de PCB-afmetingen, de lay-out van de interne componenten en de installatievereisten van de apparatuur.

Het interieur van het chassis is voorzien van PCB-kaartsleuven en montagegroeven, die kunnen worden gebruikt voor PCB-positionering, interne modulemontage en structurele bevestiging. Het aluminium profiel zelf heeft een bepaald warmteafvoervermogen en biedt warmteafvoerruimte in combinatie met de productstructuur.

Vergeleken met het ultradunne chassis met lagere hoogte behoudt de hoogte van 34,9 mm een ​​laag profiel en biedt tegelijkertijd meer montageruimte voor PCB's, interfaces en interne elektronische componenten, geschikt voor elektronische apparatuur die een balans nodig heeft tussen compacte afmetingen en interne montageruimte.

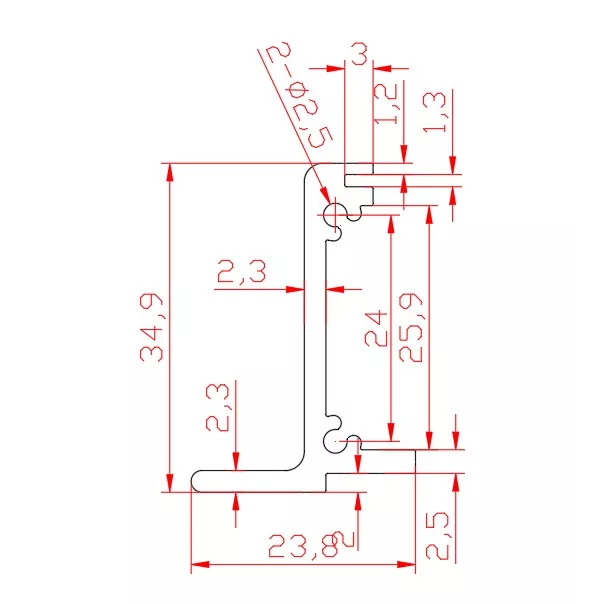

Productstructuur

Ontwerp voordelen

1. 34,9 mm vaste hoogte, geschikt voor elektronische apparaten met laag profiel

34,9 mm is een relatief lage chassishoogte, waardoor de totale ruimte die door de apparatuur wordt ingenomen, kan worden verminderd.

Vergeleken met elektronische chassis van normale hoogte is deze structuur met laag profiel geschikter voor toepassingen met vereisten op het gebied van apparaatdikte, montagehoogte of totaalvolume.

2. Lengte en breedte aanpasbaar aan de uitrustingsvereisten

De producthoogte is vastgesteld op 34,9 mm, maar de lengte en breedte zijn geen vaste afmetingen.

De juiste lengte en breedte kan worden bepaald aan de hand van:

• PCB-afmetingen
• Componentenindeling
• Aantal interfaces
• Interne montagepositie
• Totale afmetingen van de uitrusting
• Montage ruimte

Daarom kan dezelfde profielstructuur van 34,9 mm worden gebruikt voor elektronische apparaten van verschillende afmetingen.

3. Ingebouwde PCB-kaartsleuven voor gemakkelijke montage van de printplaat

Het chassisinterieur is voorzien van een kaartsleufstructuur, die kan worden gebruikt voor PCB-positionering en -montage.

Vergeleken met het uitsluitend vertrouwen op schroefpalen om de printplaat te bevestigen, zorgt de kaartsleufstructuur ervoor dat de printplaat langs de interne structuur van het chassis kan worden geplaatst, wat ook helpt om de interne lay-out netjes te houden.

4. Interne montagegroeven vergemakkelijken de modulaire lay-out

De interne montagegroeven kunnen worden gebruikt om verschillende interne structurele onderdelen te monteren, zoals:

• PCB's
• Montagebeugels
• Elektronische modules
• Componenten bevestigen

Voor apparatuur waarbij meerdere componenten binnen een beperkte hoogte moeten worden geplaatst, kunnen de montagegroeven een flexibeler intern structureel ontwerp bieden.

5. Aluminium profielstructuur balanceert structurele sterkte en warmteafvoer

De chassisbody met aluminium profiel wordt niet alleen gebruikt om interne elektronische componenten te beschermen, maar biedt ook stabiele structurele ondersteuning.

Aluminium heeft een goede thermische geleidbaarheid en in combinatie met de structuur van het profiel zelf kan het worden gebruikt voor elektronische apparatuur die een bepaald warmteafvoervermogen vereist.

6. Voor- en achterpanelen kunnen CNC-gefreesd worden

De voor- en achterpanelen kunnen worden bewerkt volgens de uiteindelijke lay-out van de apparaatinterface, bijvoorbeeld:

• USB-interface gaten
• Gaten voor voedingsinterface
• Gaten voor communicatie-interface
• Indicatielampje gaten
• Knoopsgaten
• Montage gaten
• Andere speciaal gevormde openingen

Hierdoor kan het chassis overeenkomen met de interface-indeling van specifieke elektronische apparaten.

Technische specificaties

Toepasselijke velden

1. Kleine apparaten voor gegevensverzameling

Geschikt voor kleine elektronische apparaten die PCB's, interfaces en data-acquisitiemodules moeten installeren.

De onopvallende structuur van 34,9 mm helpt het totale volume van het apparaat te regelen, terwijl de aanpasbare lengte en breedte kunnen worden aangepast aan de PCB- en interface-indeling.

2. Communicatie- en interfacemodules

Geschikt voor communicatie-interfaces, signaalconversie en aansluitmodules.

De voor- en achterpanelen kunnen CNC-gefreesd worden op basis van het aantal en type interfaces, terwijl de interne kaartsleuven kunnen worden gebruikt voor PCB-positionering.

3. Ingebouwde elektronische apparaten

Voor elektronische modules die in apparatuur, schakelkasten of andere beperkte ruimtes moeten worden geïnstalleerd, kan het onopvallende chassis de benodigde montageruimte verminderen.

4. Industriële elektronische modules

Geschikt voor sommige kleine industriële elektronische modules die onafhankelijke chassisbescherming vereisen, zoals besturingsmodules, interfacemodules en gegevensverwerkingsmodules.

5. IoT en slimme elektronische apparaten

Voor elektronische apparaten die PCB's, communicatiemodules en interfaces in een compact chassis moeten integreren, kan de hoogte van 34,9 mm een ​​evenwicht bereiken tussen apparaatafmetingen en interne ruimte.

Aanpasbare artikelen

Productieproces

Klant verstrekt afmetingen/tekeningen

↓

Bevestig de vaste hoogte- en lengte-/breedteafmetingen van 34,9 mm

↓

Bevestig PCB, interfaces en interne montagevereisten

↓

Bewerking van aluminium profielen

↓

Lengte snijden

↓

3-assige CNC-bewerking

↓

Bewerking van voor- en achterpanelen

↓

Oppervlaktebehandeling

↓

Onderdeelinspectie

↓

Chassismontage

↓

Eindproductinspectie

↓

Verpakking en verzending

Productievoordelen

20+ jaar ervaring in de productie van aluminiumproducten

Boyuan Hardware is al meer dan 20 jaar nauw betrokken bij de productie van aluminiumproducten en aan aluminium profiel gerelateerde producten, met productie-ervaring in aluminium profielchassis, aluminium behuizingen, CNC-gefreesde onderdelen en andere producten.

Ongeveer. 10.000㎡ productielocatie

Het productiegebied van de fabriek beslaat ongeveer 10.000 m2 en is geschikt voor het bewerken van aluminiumproducten, CNC-bewerkingen, boren, tappen, oppervlaktebehandeling, assemblage en inspectie.

Ongeveer. 300 sets bestaande mallen

Het bedrijf beschikt over ongeveer 300 sets bestaande mallen, die kunnen worden gebruikt voor de productie en ontwikkeling van aluminium profielproducten met verschillende specificaties.

3-assige CNC-bewerking

Momenteel wordt voornamelijk 3-assige CNC-bewerking gebruikt, en het boren, tappen, openen en andere bewerkingen van chassispanelen en profielen kunnen worden voltooid volgens producttekeningen.

Kwaliteitsinspectie

Tijdens de productie kunnen overeenkomstige inspecties worden uitgevoerd op basis van de productvereisten, waaronder:

• Inspectie van grondstoffen en profieluiterlijk
• Inspectie lengteafmetingen
• Inspectie van CNC-bewerkingsdimensies
• Inspectie van de gatenpositie
• Draadinspectie
• Inspectie van het uiterlijk van het paneel
• Inspectie van het uiterlijk van de oppervlaktebehandeling
• Montage-inspectie
• Inspectie van het uiterlijk van het eindproduct

Voor producten met expliciete maattolerantie-eisen kan inspectie worden uitgevoerd volgens klanttekeningen en technische vereisten.

Workshopshow

Veelgestelde vragen

Q1. Is de hoogte van het 34,9 mm lage profiel aluminium extrusiechassis voor elektronische apparaten aanpasbaar?

De hoogte van dit model is vastgesteld op 34,9 mm. De lengte en breedte kunnen worden aangepast aan de uitrustingsvereisten.

Vraag 2. Kunnen de lengte en breedte worden aangepast?

Ja. De lengte en breedte kunnen worden aangepast aan de printplaatgrootte, de componentindeling, de interfacevereisten en de installatieruimte.

Q3. Kan het chassis een PCB bevatten?

Ja. De aluminium extrusiestructuur omvat een interne PCB-sleuf voor PCB-positionering en -installatie.

Q4. Kunnen de voor- en achterpanelen op maat worden gemaakt?

Ja. De panelen kunnen CNC-gefreesd worden volgens de vereiste interfaces, montagegaten, indicatoropeningen en andere kenmerken.

Vraag 5. Kunnen montagegaten en draadgaten worden toegevoegd?

Ja. Bevestigingsgaten, boorgaten en draadgaten kunnen worden bewerkt volgens de producttekening.

Vraag 6. Heeft het chassis een warmteafvoerstructuur?

Ja. De aluminium extrusiestructuur zorgt voor een warmteafvoerpad en kan worden ontworpen rond de lay-out van de interne componenten.
