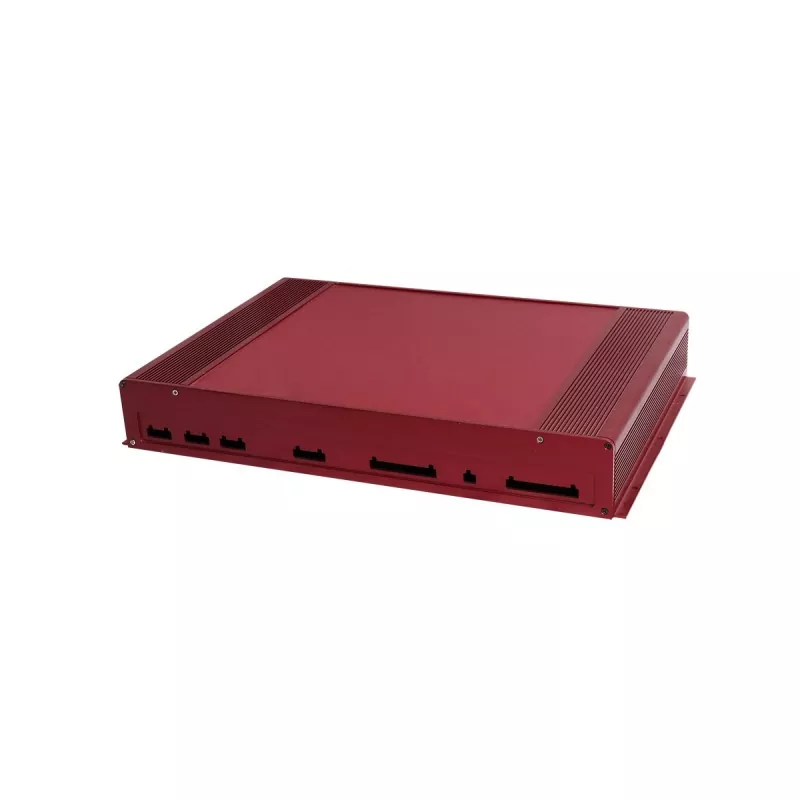

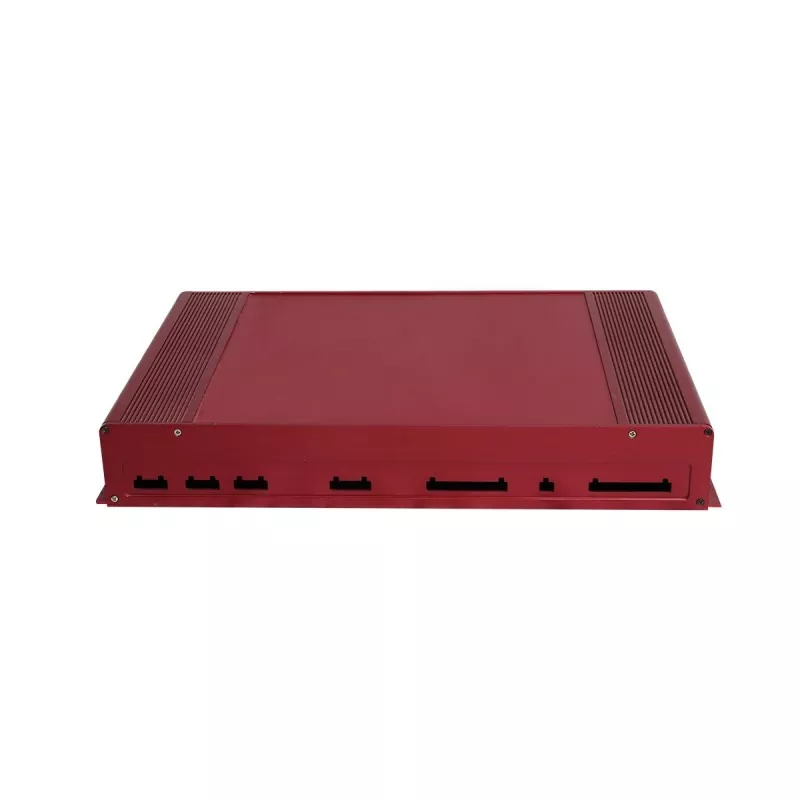

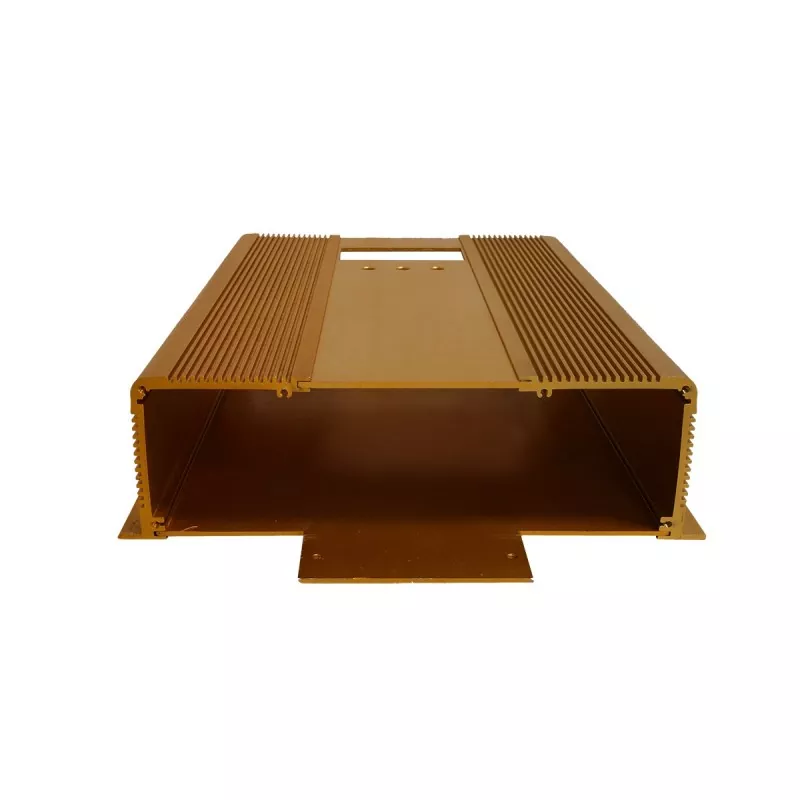

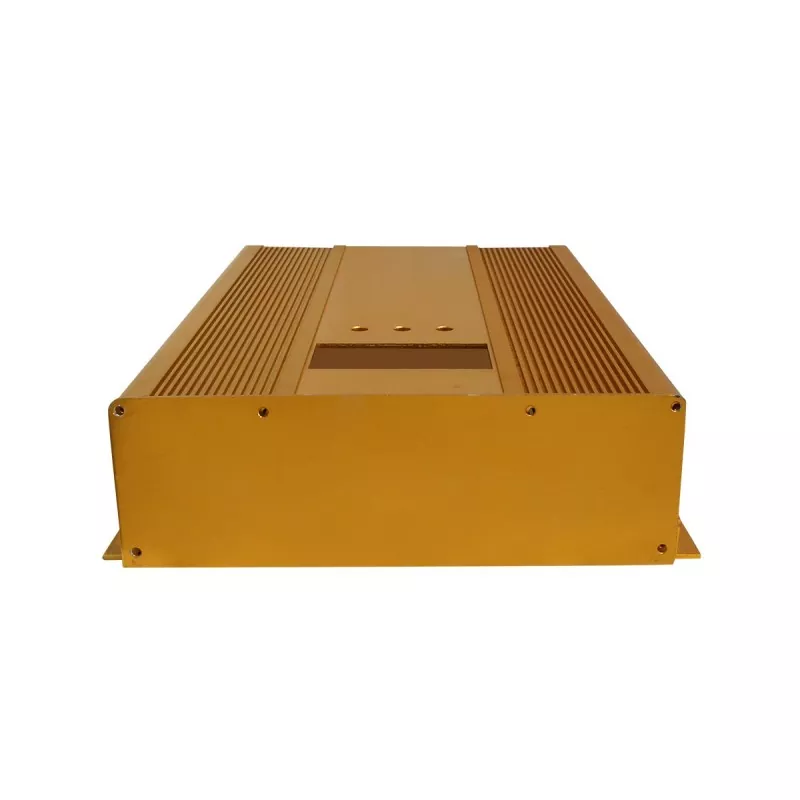

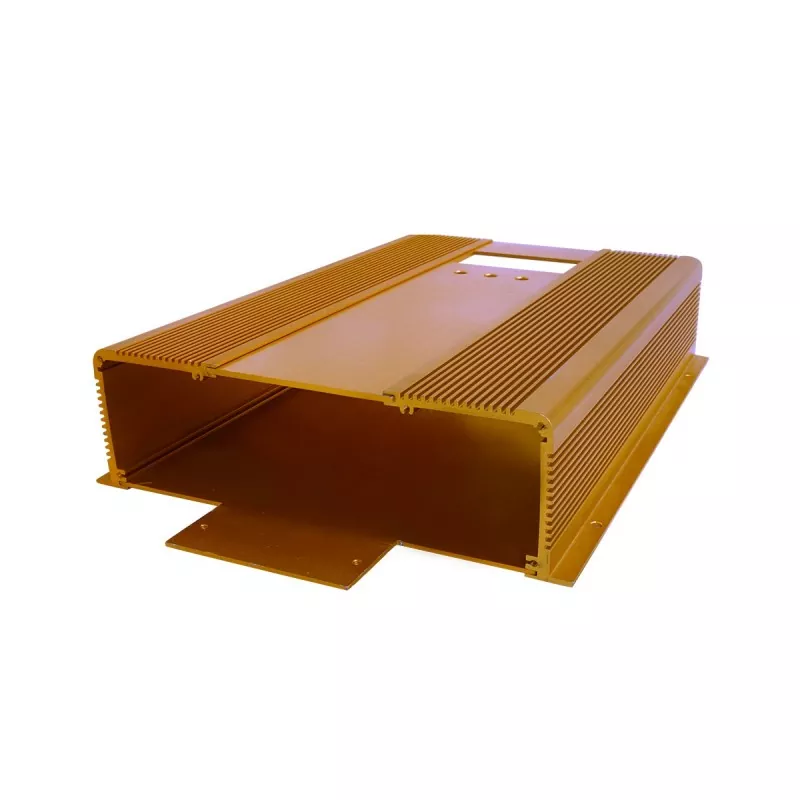

70 mm aluminium extrusiechassis met industriële bediening

Het 70 mm industriële aluminium extrusiechassis heeft een aluminium profielstructuur. Het interieur van het chassis is voorzien van PCB-kaartsleuven en montagegroeven, die kunnen worden gebruikt voor het positioneren van printplaten, het monteren van besturingsmodules en het bevestigen van interne structurele onderdelen. De aluminium profielstructuur heeft ook een bepaald warmteafvoervermogen en voldoet aan de structurele ondersteuning en fundamentele warmteafvoerbehoeften van industriële elektronische apparatuur.

Vergeleken met het voorgaande chassis met laag profiel biedt de hoogte van 70 mm meer interne verticale ruimte, waardoor het meer geschikt is voor industriële besturingsapparatuur waarin besturingskaarten, elektronische modules, interfaces, voedingen en verbindingsstructuren moeten worden geïntegreerd.

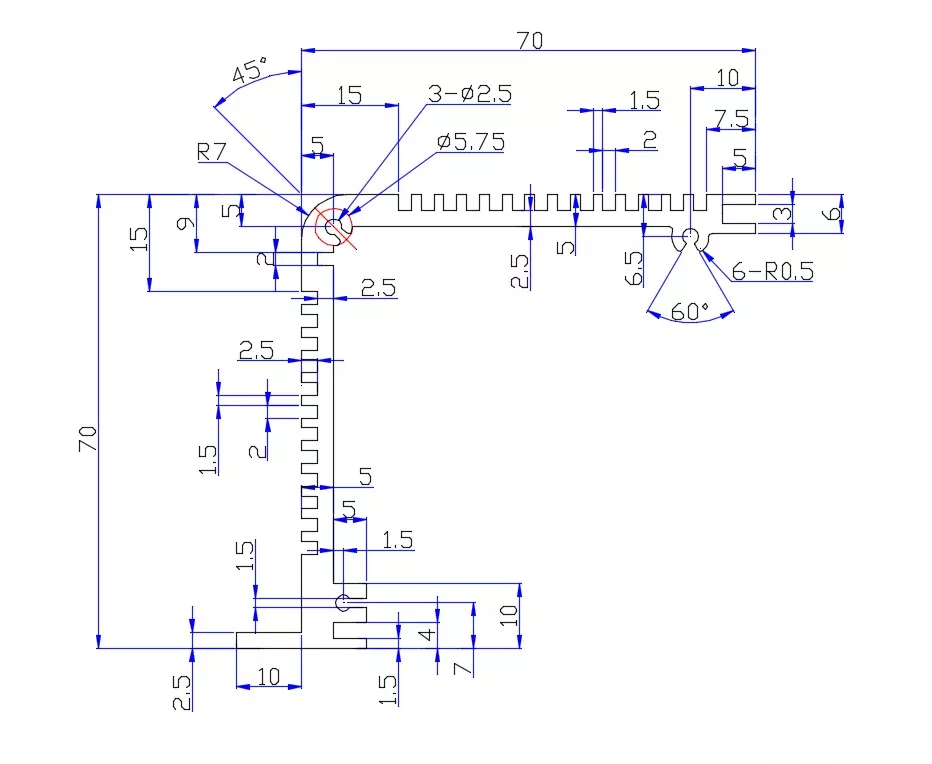

Productstructuur

Kernvoordelen van industrieel besturingsontwerp

1. 70 mm vaste hoogte, voor meer interne lay-outruimte

Vergeleken met het laagprofiel aluminium profielchassis biedt de hoogte van 70 mm meer ruime interne verticale ruimte.

Bij industriële besturingsapparatuur moet het interieur doorgaans niet alleen een printplaat installeren, maar moet mogelijk ook tegelijkertijd rekening worden gehouden met:

· Besturingsmodules

· Interfacemodules

· Voedingscomponenten

· Kabels aansluiten

· Montagebeugels

· Andere elektronische componenten

De hoogte van 70 mm kan de beperkingen van de chassishoogte op deze interne structurele lay-outs verminderen.

2. Aanpasbare lengte en breedte, aangepast aan verschillende bedieningsapparatuur

Hoewel de chassishoogte op 70 mm is vastgesteld, kunnen de lengte en breedte worden aangepast aan de daadwerkelijke uitrusting.

De chassislengte en -breedte kunnen worden bepaald op basis van:

· Afmetingen besturingskaart

· PCB-indeling

· Aantal modules

· Aantal interfaces

· Stroomindeling

· Montageruimte

Daarom hoeven industriële besturingsmodules zich niet volledig aan te passen aan een standaardchassis met een vaste lengte en breedte.

3. PCB-kaartsleuven voor positionering van de besturingskaart

De interne PCB-kaartsleuven kunnen worden gebruikt voor het positioneren van de besturingskaart en printplaat.

Voor industriële besturingsproducten helpt een stabiele PCB-montagepositie de correspondentie tussen interne elektronische componenten en externe interfaces te behouden.

4. Interne montagegroeven vergemakkelijken modulair structureel ontwerp

De interne montagegroeven kunnen worden gebruikt voor de montage van:

· PCB's

· Besturingsmodules

· Elektronische modules

· Beugels

· Bevestigingscomponenten

De hoogte van 70 mm, gecombineerd met de interne montagestructuur, kan een flexibelere lay-outruimte bieden voor meerdere elektronische modules.

5. Aluminium profielstructuur biedt structurele ondersteuning en warmteafvoerpad

Het aluminium profiellichaam kan een stabiele structurele ondersteuning bieden voor interne elektronische componenten.

Tegelijkertijd heeft aluminium zelf een goede thermische geleidbaarheid en kan de profielstructuur een bepaald warmteafvoerpad voor elektronische componenten bieden.

Voor industriële regelapparatuur met specifieke thermische ontwerpvereisten moet de oplossing voor warmtedissipatie verder worden bepaald op basis van het vermogen van de componenten, de interne lay-out en het daadwerkelijke thermische ontwerp.

6. Voor- en achterpanelen geschikt voor industriële besturingsinterface-indeling

Industriële besturingsapparatuur vereist doorgaans meer externe interfaces en bedieningsonderdelen, zodat de voor- en achterpanelen CNC-gefreesd kunnen worden op basis van het daadwerkelijke product.

Bewerkbaar:

· Voedingsinterfacegaten

· Communicatie-interfacegaten

· Gegevensinterfacegaten

· Indicatielampje gaten

· Knoopsgaten

· Montagegaten

· Andere speciaal gevormde gaten

Technische specificaties

Toepasselijke velden

Dit model richt zich op industriële besturings- en industriële elektronische apparatuur en vormt een onderscheid met het voorgaande 56 mm instrumentchassis.

1. Industriële besturingsmodules

Geschikt voor industriële besturingsapparatuur die besturingsprintplaten, elektronische modules en interfaces in een onafhankelijk chassis moet integreren.

De hoogte van 70 mm biedt meer montageruimte voor interne besturingskaarten en andere componenten.

2. Besturingseenheden voor automatiseringsapparatuur

Geschikt voor onafhankelijke elektronische besturingsmodules in automatiseringsapparatuur.

De lengte en breedte van het chassis kunnen worden aangepast aan de interne montageruimte van de apparatuur en de afmetingen van de besturingskaart.

3. Apparatuur voor gegevensverzameling en -verwerking

Geschikt voor industriële elektronische apparatuur die tegelijkertijd acquisitiecircuits, verwerkingsmodules, communicatie-interfaces en voedingscomponenten moet integreren.

4. Industriële communicatie- en interfacemodules

Geschikt voor industriële elektronische apparatuur die meerdere communicatie-interfaces, connectoren of signaalinterfaces moet installeren.

De voor- en achterpanelen kunnen CNC-gefreesd worden volgens de daadwerkelijke interface-indeling.

5. Industriële elektronische regelapparatuur

Geschikt voor industriële elektronische apparatuur die een onafhankelijk aluminium profielchassis vereist voor structurele bescherming en montage van interne componenten.

Aanpasbare artikelen

3-assige CNC-bewerkingsmogelijkheden

Boyuan Hardware maakt momenteel voornamelijk gebruik van 3-assige CNC-bewerking en kan het 70 mm industriële aluminium profielchassis en de panelen bewerken volgens klanttekeningen.

Bewerkbaar:

· CNC-openingen

· Boren

· Tikken

· Montagegaten

· Interfacegaten

· Speciaal gevormde gaten in het paneel

· Verzinkgaten

· Logo en markering

· Andere structurele bewerkingen

De specifieke bewerkingsinhoud wordt bepaald op basis van klanttekeningen en productstructuur.

Geschikte klanten

Dit 70 mm industriële aluminium extrusiechassis is geschikt voor:

· Fabrikanten van industriële automatiseringsapparatuur

· Fabrikanten van industriële regelapparatuur

· Fabrikanten van industriële elektronische apparatuur

· Fabrikanten van apparatuur voor gegevensverzameling

· Fabrikanten van industriële communicatieapparatuur

· Controlemodule-ontwikkelaars

· PCB- en elektronische modulebedrijven

· OEM/ODM-bedrijven voor industriële apparatuur

Het is vooral geschikt voor industriële besturingsproducten die een grotere interne ruimte, meerdere elektronische modules en aangepaste interface-indelingen vereisen.

Kwaliteitsinspectie

Afhankelijk van de productvereisten kan het volgende worden uitgevoerd:

· Inspectie van profieluiterlijk

· Inspectie van lengteafmetingen

· Inspectie van afmetingen van CNC-bewerkingen

· Inspectie van de gatenpositie

· Schroefdraadinspectie

· Inspectie van paneelafmetingen en -uiterlijk

· Inspectie van het uiterlijk van de oppervlaktebehandeling

· Montage-inspectie

· Inspectie van het uiterlijk van het eindproduct

Voor producten met expliciete maattolerantie-eisen kan inspectie worden uitgevoerd volgens klanttekeningen en technische vereisten.

Workshopshow

Veelgestelde vragen

Q1. Is de hoogte van dit industriële besturingschassis vast?

Ja. De hoogte van dit model is vastgesteld op 70 mm, terwijl de lengte en breedte kunnen worden aangepast.

Vraag 2. Waarom is 70 mm geschikt voor industriële besturingsapparatuur?

De hoogte van 70 mm biedt meer interne verticale ruimte voor PCB's, besturingsmodules, voedingscomponenten, connectoren en andere interne structuren vergeleken met chassis met een lager profiel.

Q3. Kunnen de lengte en breedte worden aangepast?

Ja. De lengte en breedte kunnen worden aangepast aan de besturingskaart, interne componenten, interface-indeling en installatievereisten.

Q4. Heeft het 70 mm industriële aluminium extrusiechassis een PCB-sleuf?

Ja. De aluminium extrusiestructuur omvat een interne PCB-sleuf voor PCB-positionering en -installatie.

Vraag 5. Kunnen er meerdere interne modules worden geïnstalleerd?

Ja. De interne montagesleuven kunnen worden gebruikt voor printplaten, besturingsmodules, beugels en andere structurele componenten.

Vraag 6. Kunnen de voor- en achterpanelen op maat worden gemaakt?

Ja. De panelen kunnen CNC-gefreesd worden op basis van de vereisten voor voeding, communicatie, data-interface, indicator en montage.

Vraag 7. Zorgt het chassis voor warmteafvoer?

De aluminium extrusiestructuur zorgt voor een warmteafvoerpad. Voor specifieke thermische vereisten moet het ontwerp worden bepaald op basis van het vermogen van de componenten en de interne lay-out.

Vraag 8. Welke CNC-bewerkingsmogelijkheden biedt u?

Boyuan levert voornamelijk 3-assige CNC-bewerkingen voor aluminium industriële besturingschassis en aanverwante componenten.
