52 mm desktop aluminium extrusiechassis voor elektronische apparatuur

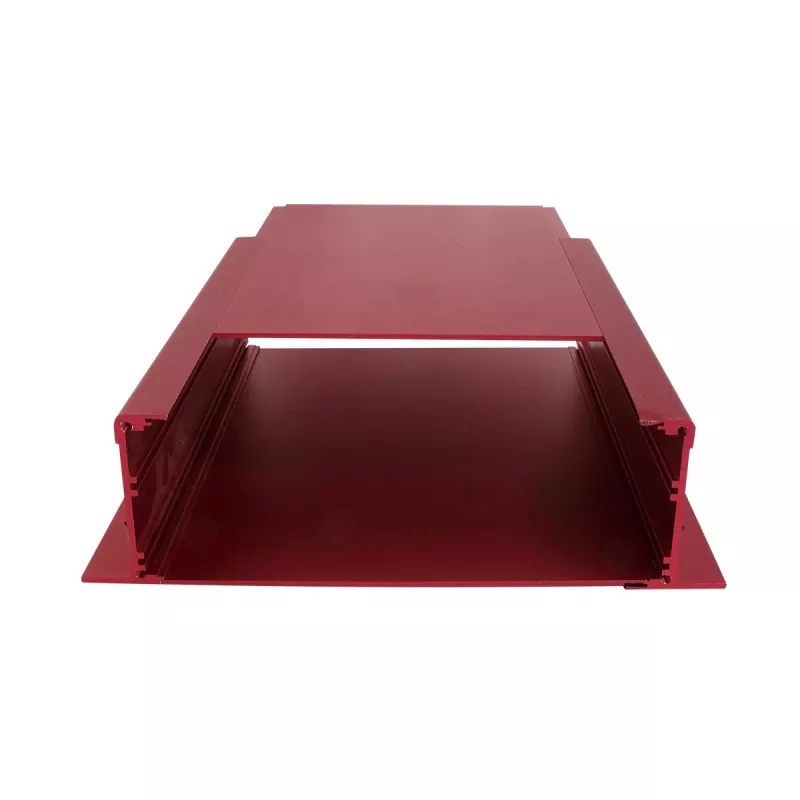

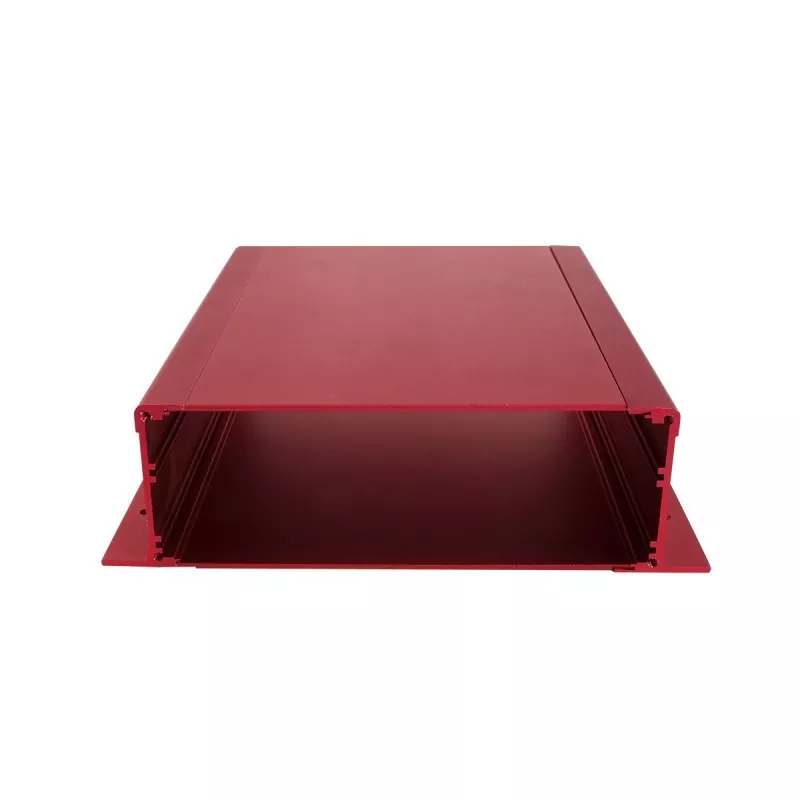

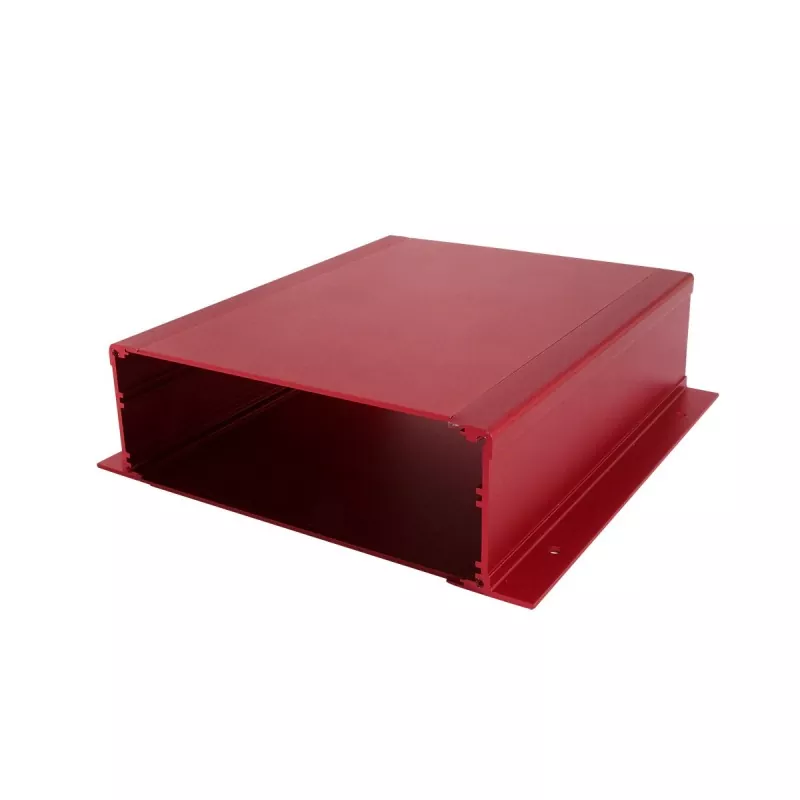

52 mm desktop aluminium extrusiechassis voor elektronische apparatuur heeft een aluminium profielstructuur. De chassishoogte is vastgesteld op 52 mm en de lengte en breedte kunnen worden aangepast aan de PCB-afmetingen, de lay-out van de interne componenten en de algemene afmetingen van de apparatuur.

Vergeleken met chassis met een laag profiel, zoals 30 mm, 34,9 mm en 35 mm, biedt de hoogte van 52 mm meer interne montageruimte, waardoor deze meer geschikt is voor elektronische desktopapparatuur die plaats moet bieden aan meer elektronische componenten, interfaces, voedingsmodules of interne structurele onderdelen.

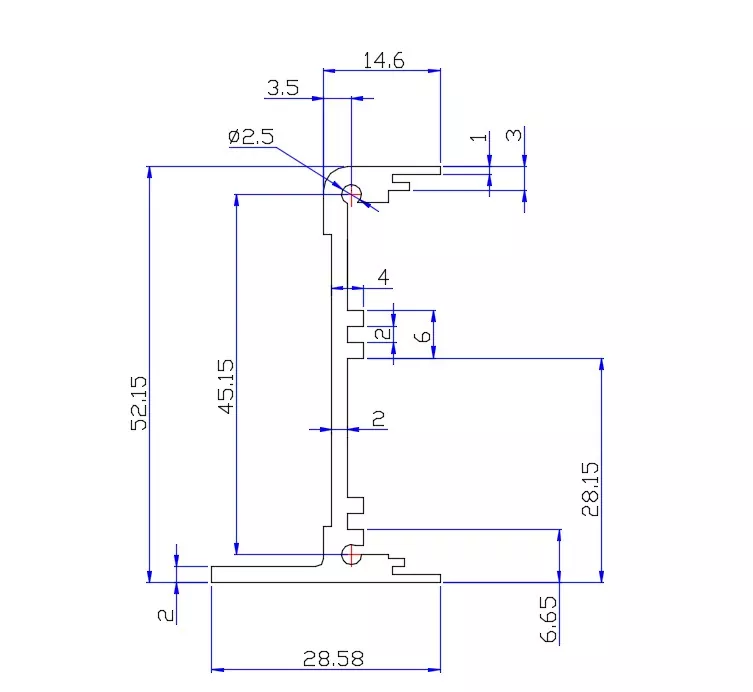

Productstructuur

Kernvoordelen

1. 52 mm vaste hoogte, voor meer ruime interne ruimte

Vergeleken met een chassis met een laag profiel biedt de hoogte van 52 mm meer verticale interne ruimte.

Voor apparatuur die gelijktijdig moet worden geïnstalleerd:

· PCB's

· Elektronische componenten

· Interface-assemblages

· Voedingsmodules

· Interne beugels

· Kabels aansluiten

het kan interne lay-outproblemen veroorzaakt door hoogtebeperkingen verminderen.

Daarom is deze hoogte geschikter voor elektronische desktopapparatuur die een bepaalde hoeveelheid interne ruimte nodig heeft.

2. Desktopstructuur, geschikt voor zelfstandige elektronische apparaten

De hoogte van 52 mm is geschikt voor het maken van elektronische apparaten met een bepaalde hoeveelheid interne ruimte die onafhankelijk moeten worden geplaatst en bediend.

Vergeleken met het chassis van 42,5 mm dat in apparatuur moet worden ingebed, kan dit product meer gericht zijn op:

Desktopapparaten, elektronische instrumenten, testmodules, besturingsapparatuur en zelfstandige elektronische modules.

3. Lengte en breedte aanpasbaar aan de afmetingen van de apparatuur

De hoogte van 52 mm is vast, maar de lengte en breedte kunnen worden aangepast aan het daadwerkelijke product.

De uiteindelijke afmetingen kunnen worden bepaald in combinatie met:

· Printplaatafmetingen

· Componentindeling

· Aantal interfaces

· Voedingsmodules

· Interne montagestructuur

· Bureaubladvoetafdruk

Dit vermijdt de discrepantie tussen standaard chassisafmetingen en daadwerkelijke elektronische producten.

4. PCB-kaartsleuven voor gemakkelijke montage van de printplaat

Het chassisinterieur is voorzien van PCB-kaartsleuven, die kunnen worden gebruikt voor het positioneren en monteren van printplaten.

Voor elektronische desktopapparaten kan de PCB langs de interne structuur van het chassis worden geplaatst, terwijl er montageruimte overblijft voor andere interne componenten.

5. Interne montagegroeven ondersteunen lay-out met meerdere componenten

De hoogte van 52 mm zorgt voor meer verticale ruimte, en in combinatie met interne montagegroeven kunnen verschillende elektronische modules en structurele onderdelen worden geïnstalleerd volgens de productstructuur.

Bij apparatuur met meer interne componenten kunnen de posities van de printplaat, voeding, interfaces en andere componenten flexibeler worden gepland.

6. Aluminium profielstructuur balanceert ondersteuning en warmteafvoer

De chassisbehuizing met aluminium profiel kan een stabiele structurele ondersteuning bieden, terwijl de thermische geleidbaarheid van aluminium wordt gebruikt om het apparaat te helpen warmte af te voeren.

Voor specifieke warmteafvoervereisten moet deze worden bepaald in combinatie met de kracht van elektronische componenten, de interne lay-out en het daadwerkelijke thermische ontwerp.

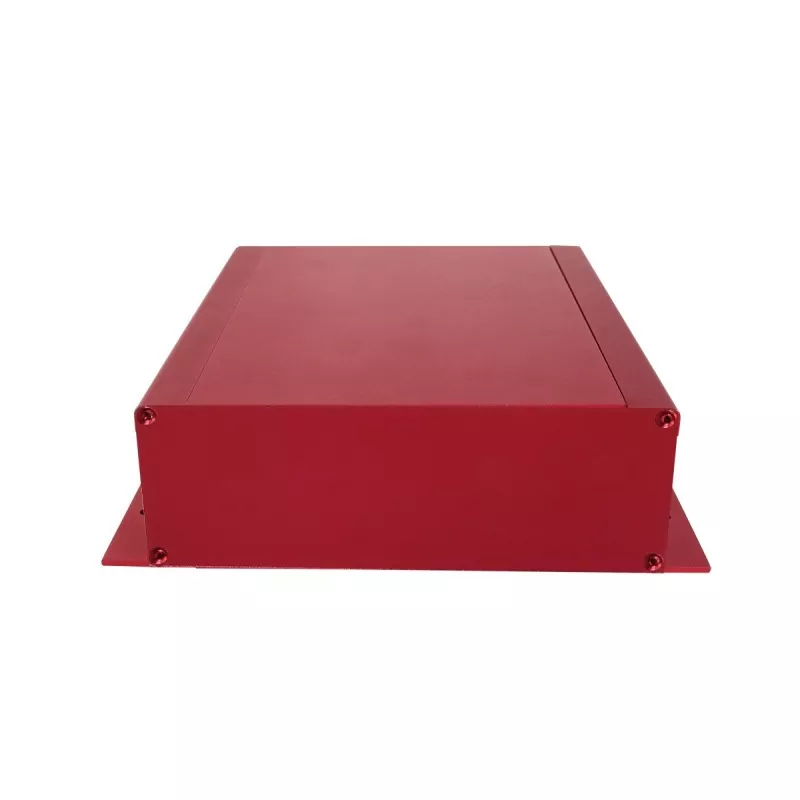

7. Voor- en achterpanelen kunnen afhankelijk van hun functie CNC-gefreesd worden

De voor- en achterpanelen kunnen worden bewerkt volgens actuele producttekeningen, waaronder:

· Voedingsinterfacegaten

· USB-interfacegaten

· Communicatie-interfacegaten

· Indicatielampje gaten

· Knoopsgaten

· Montagegaten

· Andere speciaal gevormde gaten

Geschikt voor elektronische desktopapparatuur die meerdere externe interfaces vereist.

Technische specificaties

Toepasselijke velden

Dit model wordt aanbevolen om desktop-, instrument-, test- en stand-alone elektronische apparatuur te benadrukken, waardoor het duidelijk wordt onderscheiden van de voorgaande 42,5 mm ingebedde toepassingen.

1. Elektronische desktopapparatuur

Geschikt voor elektronische apparaten die zelfstandig op een desktop geplaatst moeten worden.

De hoogte van 52 mm kan relatief voldoende interne ruimte bieden, terwijl de aangepaste lengte en breedte kunnen worden aangepast aan de apparaatfuncties en PCB-afmetingen.

2. Kleine test- en meetapparatuur

Geschikt voor kleine testapparatuur die PCB's, interfaces, voedingen en interne elektronische modules moet installeren.

De voor- en achterpanelen kunnen worden bewerkt op basis van testinterfaces, communicatie-interfaces en stroominterfaces.

3. Apparatuur voor gegevensverwerking en -verwerving

Voor apparatuur waarin PCB's, data-interfaces, voedingsmodules en communicatiemodules moeten worden geïntegreerd, kan de hoogte van 52 mm een ​​flexibelere interne lay-outruimte bieden.

4. Besturings- en bedieningsmodules

Geschikt voor sommige besturingsmodules, elektronische besturingsapparaten en bedieningsapparatuur die een onafhankelijke chassisstructuur vereisen.

De panelen kunnen CNC-gefreesd worden op basis van de posities van knoppen, indicatielampjes en interfaces.

5. Communicatie- en interfaceapparatuur

Geschikt voor elektronische desktopapparatuur die meerdere communicatie-interfaces, connectoren of data-interfaces moet installeren.

De chassislengte en -breedte kunnen worden aangepast aan het aantal interfaces en de PCB-indeling.

Aanpasbare artikelen

Workshopshow

3-assige CNC-bewerkingsmogelijkheden

Boyuan Hardware maakt momenteel voornamelijk gebruik van 3-assige CNC-bewerking en kan de daaropvolgende bewerking van het 52 mm aluminium profielchassis en de panelen voltooien volgens producttekeningen.

Bewerkbaar:

· CNC-openingen

· Boren

· Tikken

· Montagegaten

· Interfacegaten

· Speciaal gevormde gaten in het paneel

· Verzinkgaten

· Logo en markering

· Andere structurele bewerkingen

De specifieke bewerkingsinhoud wordt bepaald op basis van producttekeningen en structurele vereisten.

Kwaliteitsinspectie

Afhankelijk van de productvereisten kan het volgende worden uitgevoerd:

· Inspectie van profieluiterlijk

· Inspectie van lengteafmetingen

· Inspectie van afmetingen van CNC-bewerkingen

· Inspectie van de gatenpositie

· Schroefdraadinspectie

· Inspectie van paneelafmetingen en -uiterlijk

· Inspectie van het uiterlijk van de oppervlaktebehandeling

· Montage-inspectie

· Inspectie van het uiterlijk van het eindproduct

Voor producten met expliciete maattolerantie-eisen kan inspectie worden uitgevoerd volgens klanttekeningen en technische vereisten.

Veelgestelde vragen

Q1. Staat de hoogte van dit chassis vast?

Ja. De hoogte van dit model is vastgesteld op 52 mm, terwijl de lengte en breedte kunnen worden aangepast.

Vraag 2. Kan het chassis worden gebruikt als chassis voor elektronische desktopapparatuur?

Ja. De hoogte van 52 mm biedt extra interne ruimte voor PCB's, elektronische componenten, interfaces en interne montagestructuren, waardoor deze geschikt is voor compacte elektronische desktopapparatuur.

Q3. Kan ik de lengte en breedte aanpassen?

Ja. De lengte en breedte kunnen worden aangepast aan de PCB-afmetingen, interne componenten en algemene apparatuurvereisten.

Q4. Heeft het 52 mm desktop aluminium extrusiechassis voor elektronische apparatuur een PCB-sleuf?

Ja. De aluminium extrusiestructuur omvat een interne PCB-sleuf voor PCB-positionering en -installatie.

Vraag 5. Kunnen de voor- en achterpanelen op maat worden gemaakt?

Ja. De panelen kunnen CNC-gefreesd worden op basis van interface-, montage-, indicator- en knopvereisten.

Vraag 6. Kunnen montagegaten en draadgaten worden toegevoegd?

Ja. Bevestigingsgaten, boorgaten en draadgaten kunnen worden bewerkt volgens de producttekening.

Vraag 7. Zorgt het aluminium chassis voor warmteafvoer?

De aluminium extrusiestructuur zorgt voor een warmteafvoerpad. Voor specifieke thermische vereisten moet het ontwerp worden bepaald op basis van het vermogen van de componenten en de interne lay-out.

Vraag 8. Kan de kleur worden aangepast?

Ja. Oppervlakteafwerking en kleur kunnen worden aangepast aan de productvereisten.
