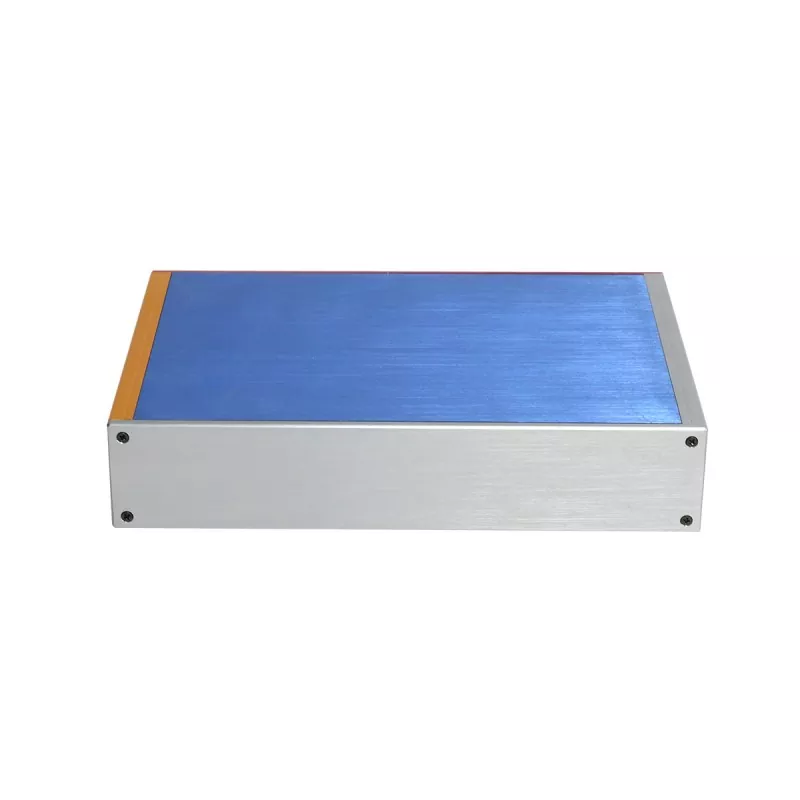

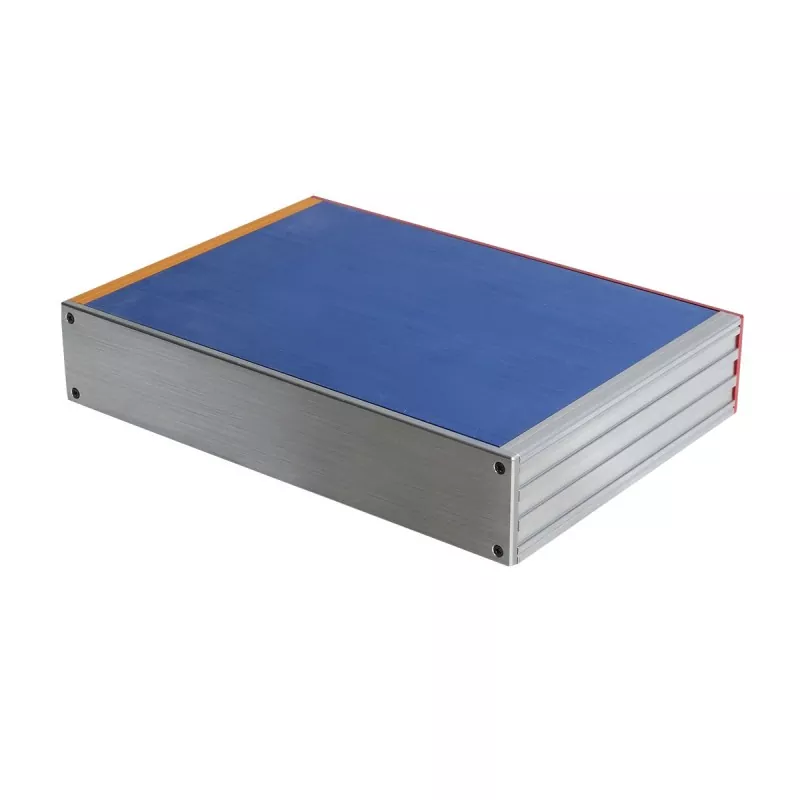

56 mm aluminium instrumentenchassis voor meetapparatuur

Dit aluminium extrusiechassis met een vaste hoogte van 56 mm heeft een aluminium profielstructuur. De hoogte is vastgesteld op 56 mm en de lengte en breedte kunnen worden aangepast aan de PCB-afmetingen, de lay-out van de interne componenten en de algemene afmetingen van het instrument. De hoogte van 56 mm biedt meer montageruimte voor interne elektronische componenten dan een laag profiel chassis, waardoor het 56 mm aluminium instrumentchassis voor meetapparatuur geschikt is voor instrumentapparatuur die PCB's, elektronische modules, interfaces, voedingen en interne montagestructuren moet integreren.

Productstructuur

Structurele logica

56 mm vaste hoogte → lengte- en breedteaanpassing → PCB-kaartsleuven → interne montagegroeven → warmteafvoerstructuur → CNC-bewerking voor- en achterpaneel → algehele montage

Ontwerp voordelen

1. 56 mm vaste hoogte, geschikt voor interne lay-out van instrumentapparatuur

Vergeleken met het chassis met laag profiel biedt de hoogte van 56 mm meer verticale ruimte en is er plaats voor meer soorten elektronische componenten.

Voor instrumentapparatuur die tegelijkertijd PCB's, elektronische modules, interfaces en interne ondersteuningsstructuren moet installeren, kan dit de beperkingen van de chassishoogte op de interne lay-out verminderen.

2. Aanpasbare lengte en breedte, aangepast aan verschillende instrumentformaten

Hoewel de producthoogte is vastgesteld op 56 mm, kunnen de lengte en breedte worden aangepast aan de specifieke uitrusting.

De uiteindelijke chassislengte en -breedte kan worden bepaald aan de hand van:

· Printplaatafmetingen

· Aantal interne modules

· Interface-indeling

· Voedingsmodules

· Algemene afmetingen van het instrument

· Interne montageruimte

Daarom is het geschikt voor elektronische instrumenten en meetapparatuur van verschillende afmetingen.

3. PCB-kaartsleuven voor gemakkelijke positionering van de printplaat

Het chassisinterieur is voorzien van PCB-kaartsleuven, die kunnen worden gebruikt voor PCB-positionering en -montage.

Voor instrumentproducten moet de interne printplaat doorgaans een relatief stabiele positie behouden met interfaces, besturingscircuits en andere modules, en de kaartsleuven kunnen helpen bij het bereiken van structurele positionering.

4. Interne montagegroeven vergemakkelijken de modulaire lay-out

De interne montagegroeven kunnen worden gebruikt voor de montage van:

· Elektronische modules

· PCB's

· Beugels

· Bevestigingscomponenten

· Andere interne structurele onderdelen

De hoogte van 56 mm in combinatie met de montagegroeven kan een flexibelere indelingsruimte bieden voor interne componenten.

5. Aluminium profielstructuur biedt stabiele ondersteuning en warmteafvoerpad

Het aluminium profiel als hoofdgedeelte van het chassis kan structurele bescherming bieden en een montagebasis voor interne elektronische componenten.

Tegelijkertijd heeft aluminium een ​​goede thermische geleidbaarheid, en in combinatie met de profielstructuur kan een 56 mm aluminium instrumentenchassis voor meetapparatuur een bepaald warmteafvoerpad voor de apparatuur bieden.

Voor specifieke thermische ontwerpvereisten is verdere bepaling nodig op basis van het vermogen van de elektronische componenten en de interne lay-out.

6. Voor- en achterpanelen geschikt voor lay-out van instrumentinterface

Instrumentapparatuur vereist meestal meerdere externe interfaces, zodat de voor- en achterpanelen CNC-gefreesd kunnen worden volgens de werkelijke functies.

Bewerkbaar:

· Voedingsinterfaces

· USB-interfaces

· Communicatie-interfaces

· Gegevensinterfaces

· Indicatielampje gaten

· Knoopsgaten

· Montagegaten

· Andere speciaal gevormde gaten

Technische specificaties

Waarom kiezen voor een hoogte van 56 mm?

De hoogte van 56 mm is meer geschikt voor elektronische apparatuur met relatief complexe interne structuren.

Wanneer het interieur van de apparatuur tegelijkertijd rekening moet houden met:

Printplaat + componenten + interfaces + voeding + montagestructuren + verbindingskabels

een chassis met een laag profiel kan de interne lay-out beperken.

De vaste hoogte van 56 mm kan meer interne ruimte bieden, terwijl de totale afmetingen van de apparatuur worden geregeld via aangepaste lengte en breedte.

Voor instrumentproducten kan deze structuur een evenwicht bereiken tussen interne ruimte, afmetingen van apparatuur en structurele bescherming.

Toepasselijke velden

Dit model wordt aanbevolen om zich te concentreren op instrumenten, testen, meten en elektronische apparatuur.

1. Elektronische meetinstrumenten

Geschikt voor meetapparatuur die printplaten, data-interfaces en interne elektronische modules moet installeren.

De voor- en achterpanelen kunnen worden bewerkt volgens testinterfaces, stroominterfaces, indicatielampjes en andere vereisten.

2. Testapparatuur

Geschikt voor sommige testmodules en elektronische testapparatuur die een onafhankelijke chassisstructuur vereisen.

De hoogte van 56 mm biedt relatief voldoende montageruimte voor interne circuits en modules.

3. Instrumenten voor gegevensverzameling

Voor apparatuur die data-acquisitiecircuits, communicatie-interfaces en voedingsmodules moet integreren, kunnen de chassislengte en -breedte worden aangepast aan de PCB-afmetingen.

4. Apparatuur voor signaalverwerking en conversie

Geschikt voor elektronische apparatuur waarvoor PCB's, signaalinterfaces en interne verwerkingsmodules moeten worden geïnstalleerd.

De interne kaartsleuven kunnen worden gebruikt voor PCB-positionering en de montagegroeven kunnen de bevestiging van andere interne structurele onderdelen ondersteunen.

5. Apparatuur voor desktopinstrumenten

Voor kleine elektronische instrumenten die in laboratoria, werkbanken of apparatuurtafels moeten worden geplaatst, kan de hoogte van 56 mm relatief voldoende interne montageruimte bieden, terwijl de algehele structuur compact blijft.

Het wordt aanbevolen om toepassingsrichtlijnen zoals "instrumenten, testen, data-acquisitie, signaalverwerking" te gebruiken in officiële websitepublicaties, in plaats van specifieke velden zoals "medische instrumenten" of "militaire instrumenten" waarvoor aanvullende branchekwalificaties of verificatie vereist zijn.

Aanpasbare artikelen

Productieproces

De klant verstrekt producttekeningen of maatvereisten

↓

Bevestig een vaste hoogte van 56 mm

↓

Bevestig de lengte, breedte en interne lay-out

↓

Bevestig PCB, interfaces en interne componenten

↓

Bewerking van aluminium profielen

↓

Lengte snijden

↓

3-assige CNC-bewerking

↓

Bewerking van voor- en achterpanelen

↓

Oppervlaktebehandeling

↓

Afmeting en uiterlijkinspectie

↓

Chassismontage

↓

Eindproductinspectie

↓

Workshopshow

Verpakking en verzending

Kwaliteitsinspectie

Afhankelijk van de productvereisten kan het volgende worden uitgevoerd:

· Inspectie van profieluiterlijk

· Inspectie van lengteafmetingen

· Inspectie van afmetingen van CNC-bewerkingen

· Inspectie van de gatenpositie

· Schroefdraadinspectie

· Inspectie van paneelafmetingen en -uiterlijk

· Inspectie van het uiterlijk van de oppervlaktebehandeling

· Montage-inspectie

· Inspectie van het uiterlijk van het eindproduct

Voor producten met expliciete maattolerantie-eisen kan inspectie worden uitgevoerd volgens klanttekeningen en technische vereisten.

Veelgestelde vragen

Q1. Is de hoogte van dit instrumentchassis vast?

Ja. De hoogte van dit model is vastgesteld op 56 mm, terwijl de lengte en breedte kunnen worden aangepast.

Vraag 2. Kan het chassis worden aangepast voor verschillende instrumenten?

Ja. De lengte en breedte kunnen worden aangepast aan de PCB-afmetingen, interne componenten, interface-indeling en totale apparatuurgrootte.

Q3. Heeft het chassis een intern PCB-slot?

Ja. De aluminium extrusiestructuur omvat een interne PCB-sleuf voor PCB-positionering en -installatie.

Q4. Kunnen interne modules in het chassis worden geïnstalleerd?

Ja. De interne montagegroeven kunnen worden gebruikt voor het installeren van printplaten, elektronische modules, beugels en andere structurele componenten.

Vraag 5. Kunnen de voor- en achterpanelen op maat worden gemaakt?

Ja. De panelen kunnen CNC-gefreesd worden volgens de vereiste interfaces, knoppen, indicatoren, montagegaten en andere openingen.

Vraag 6. Zorgt het aluminium chassis voor warmteafvoer?

De aluminium extrusiestructuur zorgt voor een warmteafvoerpad. Voor specifieke thermische vereisten moet het ontwerp worden geëvalueerd op basis van het vermogen van de componenten en de interne lay-out.

Vraag 7. Kan de kleur van het chassis worden aangepast?

Ja. Oppervlakteafwerking en kleur kunnen worden aangepast aan de productvereisten.

Vraag 8. Welke CNC-bewerkingsmogelijkheden biedt u?

Boyuan levert voornamelijk 3-assige CNC-bewerkingen voor aluminium instrumentenchassis en aanverwante componenten.
