35 mm compact aluminium extrusiechassis voor elektronische toepassingen

Dit 35 mm compacte aluminium extrusiechassis voor elektronische toepassingen heeft een aluminium profielstructuur. De hoogte is vastgesteld op 35 mm en de lengte en breedte kunnen worden aangepast aan de PCB-afmetingen, de lay-out van de interne componenten en de installatievereisten van de apparatuur.

Het chassisinterieur heeft PCB-kaartsleuven en montagegroeven, die worden gebruikt voor PCB-positionering en voor de montage van interne elektronische modules en structurele onderdelen. Tegelijkertijd heeft de aluminium profielstructuur een bepaald warmteafvoervermogen, waardoor wordt voldaan aan de structurele ondersteuning en fundamentele warmteafvoerbehoeften van kleine elektronische apparaten.

De compacte hoogte van 35 mm is geschikt voor elektronische apparatuur die het totale apparaatvolume moet regelen en toch een bepaalde hoeveelheid interne montageruimte nodig heeft. Door de lengte en breedte van het chassis aan te passen, kunnen de chassisafmetingen zo worden gemaakt dat ze beter bij de daadwerkelijke PCB- en interne componentenlay-out passen.

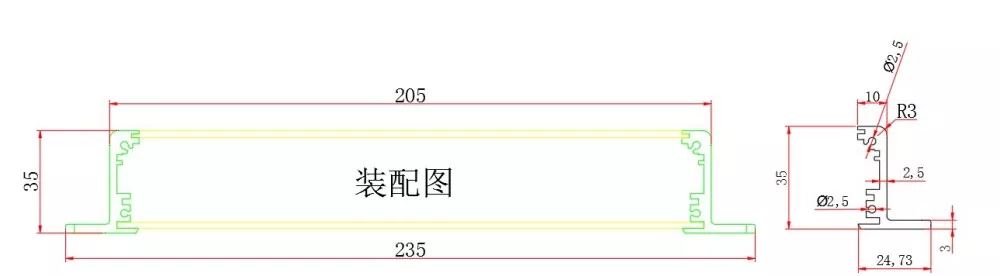

Productstructuur

Structurele logica

35 mm vaste hoogte → lengte- en breedteaanpassing → PCB-kaartsleuven → interne montagegroeven → warmteafvoerstructuur → bewerking van voor- en achterpaneel → chassismontage

Kernvoordelen

1. 35 mm vaste hoogte, balancerende compacte afmetingen en interne ruimte

De hoogte van 35 mm zorgt voor een relatief compact apparaatprofiel, terwijl er meer redelijke montageruimte voor PCB's en interne elektronische componenten wordt geboden dan een chassis met een extreem lage hoogte.

Geschikt voor producten met eisen aan de totale apparaatafmetingen, die intern toch een bepaalde componentlay-outruimte nodig hebben.

2. Lengte en breedte aanpasbaar aan de werkelijke uitrusting

Het kernkenmerk van dit product is niet een vaste lengte- en breedtemaat, maar eerder:

Vaste hoogte van 35 mm + aanpasbare lengte + aanpasbare breedte.

De chassislengte en -breedte kunnen worden bepaald op basis van de volgende factoren:

• PCB-afmetingen
• Componentenindeling
• Interface-posities
• Aantal interne modules
• Montagemethode
• Algemene vereisten voor apparaatafmetingen

Dit voorkomt dat er interne ruimte wordt verspild om op een standaardchassis te passen.

3. Ingebouwde PCB-kaartsleuven

Het chassisinterieur is voorzien van PCB-kaartsleuven, die kunnen worden gebruikt voor het positioneren en monteren van printplaten.

Voor elektronische producten waarbij de printplaat rechtstreeks in het aluminium profielchassis moet worden geïntegreerd, helpen de kaartsleuven de positie van de printplaat te bepalen en wordt de behoefte aan extra bevestigingsstructuren verminderd.

4. Interne montagegroeven ondersteunen een flexibele lay-out

De interne montagegroeven kunnen worden gebruikt om verschillende interne structurele onderdelen te monteren.

Volgens het productontwerp kan de interne lay-out worden uitgevoerd rond de printplaat, elektronische modules en andere componenten, waardoor rationeler gebruik wordt gemaakt van de beperkte hoogte van 35 mm.

5. Aluminium profielstructuur balanceert ondersteuning en warmteafvoer

De aluminium profielbehuizing kan een stabiele chassisstructuur bieden, terwijl aluminium zelf een goede thermische geleidbaarheid heeft.

Voor kleine elektronische apparaten kan het warmtedissipatieontwerp worden uitgevoerd in combinatie met de profielstructuur en de lay-out van de interne componenten.

6. Voor- en achterpanelen machinaal bewerkbaar volgens apparaatinterfaces

De voor- en achterpanelen kunnen CNC-gefreesd worden volgens de daadwerkelijke apparaatstructuur, bijvoorbeeld:

• Gaten voor voedingsinterface
• USB-interface gaten
• Gaten voor communicatie-interface
• Indicatielampje gaten
• Knoopsgaten
• Montage gaten
• Andere speciaal gevormde gaten

Hierdoor kan het chassis overeenkomen met de interface-indeling van specifieke elektronische apparaten.

Technische specificaties

Waarom kiezen voor een vaste hoogte van 35 mm?

Voor het chassis van elektronische apparaten is kleiner niet altijd beter.

Als het chassis te laag is, kan dit het volgende beperken:

• PCB-indeling
• Componenthoogte
• Interface-montage
• Intern structureel ontwerp
• Warmteafvoerruimte

De hoogte van 35 mm houdt het apparaat compact en biedt tegelijkertijd meer royale lay-outruimte voor interne PCB's en elektronische componenten dan ultralage structuren.

Tegelijkertijd kunnen de lengte en breedte onafhankelijk worden aangepast, zodat het chassis kan worden ontworpen op basis van de werkelijke PCB-afmetingen, in plaats van dat de PCB zich aanpast aan een vaste behuizing.

Toepasselijke velden

Dit 35 mm compacte aluminium extrusiechassis voor elektronische toepassingen wordt aanbevolen om zich te concentreren op kleine, compacte elektronische apparaten die een bepaalde hoeveelheid interne ruimte vereisen, in plaats van in grote lijnen alle industriële apparatuur te bestrijken.

1. Kleine besturingsmodules

Geschikt voor kleine besturingsmodules die PCB's, besturingscircuits en interfaces in een onafhankelijk chassis moeten integreren.

De hoogte van 35 mm kan de totale ruimte die het apparaat inneemt verkleinen, terwijl de aangepaste lengte en breedte overeenkomen met de interne printplaat.

2. Modules voor gegevensverzameling en signaalverwerking

Voor apparaten die PCB's, interfaces en gegevensverwerkingscircuits moeten installeren, kunnen de interne kaartsleuven worden gebruikt voor PCB-positionering en kan de interface-indeling worden voltooid via aangepaste panelen.

3. Communicatie-interfaceapparaten

Geschikt voor kleine communicatie-, signaalconversie- en interface-uitbreidingsapparaten.

De chassislengte en -breedte kunnen worden aangepast aan het aantal interfaces, PCB-afmetingen en montageruimte.

4. Ingebouwde elektronische modules

Geschikt voor elektronische modules die in andere apparatuur, schakelkasten of beperkte montageruimtes moeten worden geïnstalleerd.

De compacte structuur kan helpen de ruimte die het apparaat inneemt onder controle te houden, terwijl de noodzakelijke interne montageruimte behouden blijft.

5. IoT en slimme elektronische apparaten

Voor kleine elektronische IoT-apparaten die PCB's, communicatiemodules, voedingen en externe interfaces moeten integreren, kan de vaste hoogte van 35 mm een ​​evenwicht bereiken tussen apparaatafmetingen en interne lay-out.

Aanpasbare artikelen

3-assige CNC-bewerking

Voor het 35 mm aluminium profielchassis kan de daaropvolgende precisiebewerking van het profiel en de panelen worden voltooid met 3-assige CNC-bewerking.

Bewerkingsinhoud kan het volgende omvatten:

• CNC-openingen
• Boren
• Tikken
• Bewerking van montagegaten
• Bewerking van interfacegaten
• Paneel speciaal gevormde gaten
• Verzinkgaten/verzinkgaten
• Logo- en markeringsbewerking
• Andere structurele bewerkingen vereist door tekeningen

De daadwerkelijke bewerkingsitems worden bepaald op basis van de producttekeningen en structuur.

Workshopshow

Kwaliteitsinspectie

Afhankelijk van de productvereisten kan het volgende worden uitgevoerd:

• Inspectie van profieluiterlijk
• Inspectie lengteafmetingen
• Inspectie van CNC-bewerkingsdimensies
• Inspectie van de gatenpositie
• Draadinspectie
• Paneelafmetingen en uiterlijkinspectie
• Inspectie van het uiterlijk van de oppervlaktebehandeling
• Montage-inspectie
• Inspectie van het uiterlijk van het eindproduct

Voor producten met expliciete maattolerantie-eisen kan inspectie worden uitgevoerd volgens klanttekeningen en technische vereisten.
