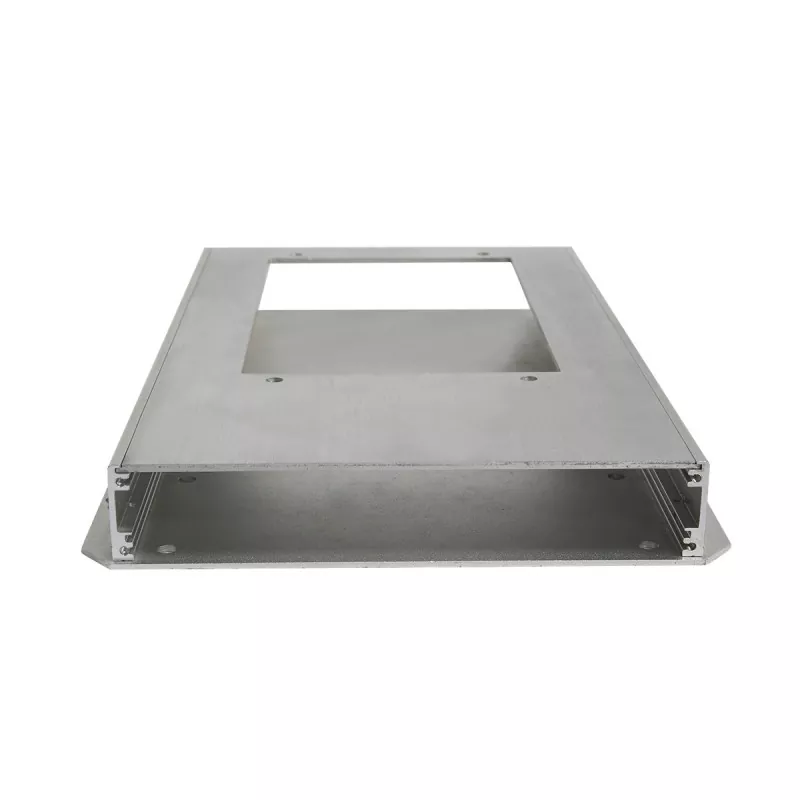

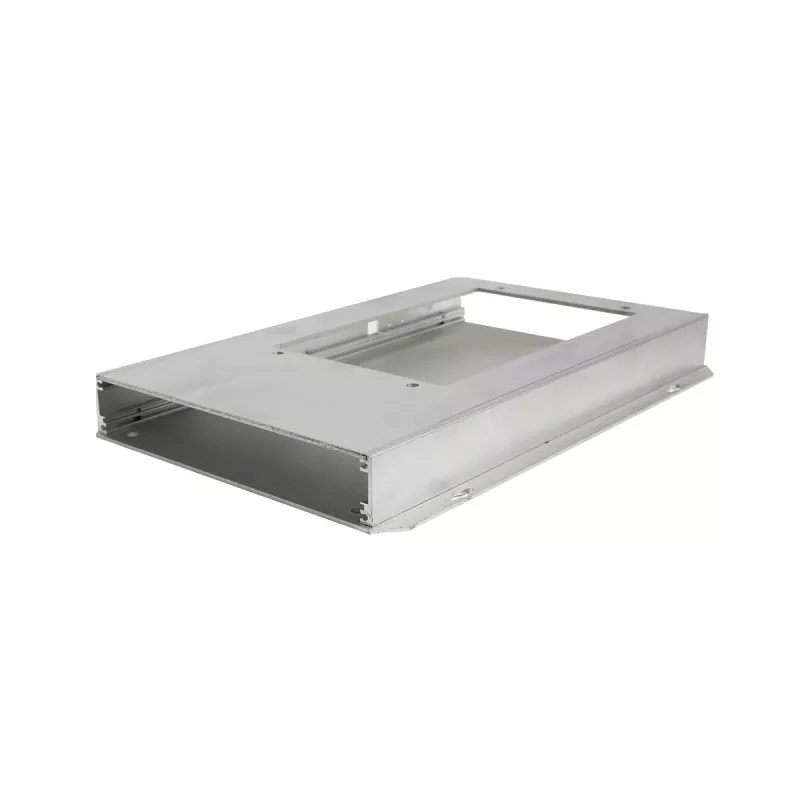

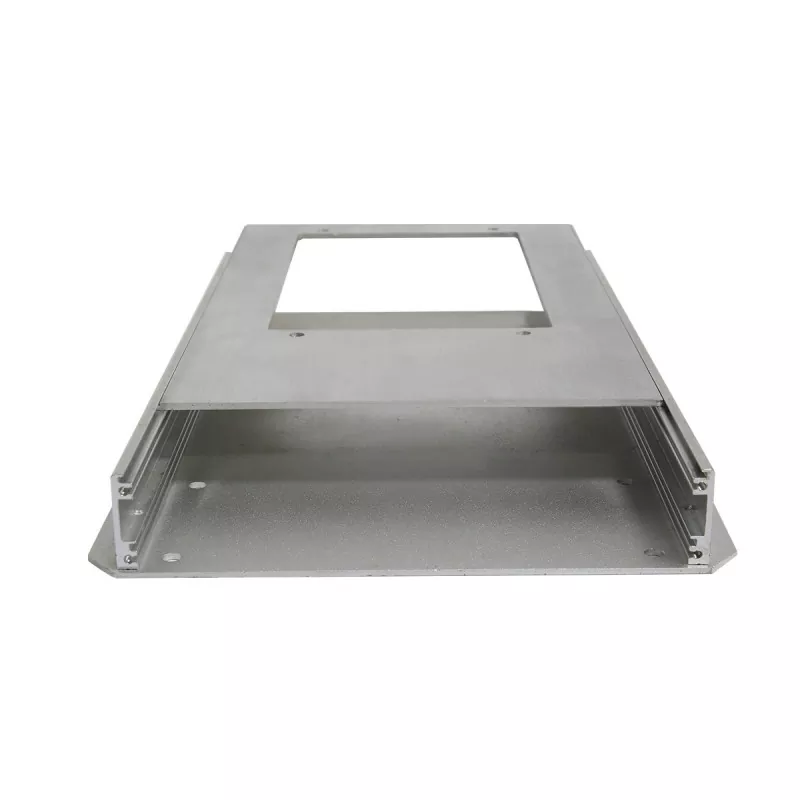

30 mm slank aluminium extrusiechassis voor elektronische apparatuur

Het 30 mm slanke aluminium extrusiechassis voor elektronische apparatuur is een compact chassis voor elektronische apparatuur, ontworpen met een aluminium profielstructuur. De hoogte van de chassisdoorsnede is vastgesteld op 30 mm, terwijl de lengte en breedte kunnen worden aangepast aan de apparaatstructuur en montagevereisten.

In tegenstelling tot standaardchassis met vaste lengte, breedte en hoogte, gebruikt dit product een aluminium profieldwarsdoorsnede met een vaste hoogte. Door de profiellengte en de totale chassisbreedte aan te passen, kan het zich aanpassen aan PCB's, circuitmodules en elektronische componenten van verschillende afmetingen.

Het chassisinterieur is voorzien van kaartsleuven en montagegroeven, die kunnen worden gebruikt voor het positioneren en installeren van PCB's en interne structurele onderdelen. De aluminium profielstructuur heeft ook een bepaald warmteafvoervermogen en warmteafvoergebieden kunnen worden ontworpen volgens de werkelijke apparatuurvereisten.

Productstructuur

De structurele focus van dit 30 mm-chassis ligt niet op een vaste lengte x breedte x hoogte, maar eerder op:

30 mm vaste hoogte + aanpasbare lengte + aanpasbare breedte

De basisstructuur omvat:

• Chassislichaam van aluminium profiel
• Voorpaneel
• Achterpaneel
• Interne PCB-kaartsleuven
• Interne montagegroeven
• Warmteafvoerstructuur
• Paneelbevestigingsschroeven

Deze structuur kan de lengte en breedte van het chassis aanpassen aan de interne ruimtevereisten van de apparatuur, terwijl de lage hoogte van 30 mm behouden blijft.

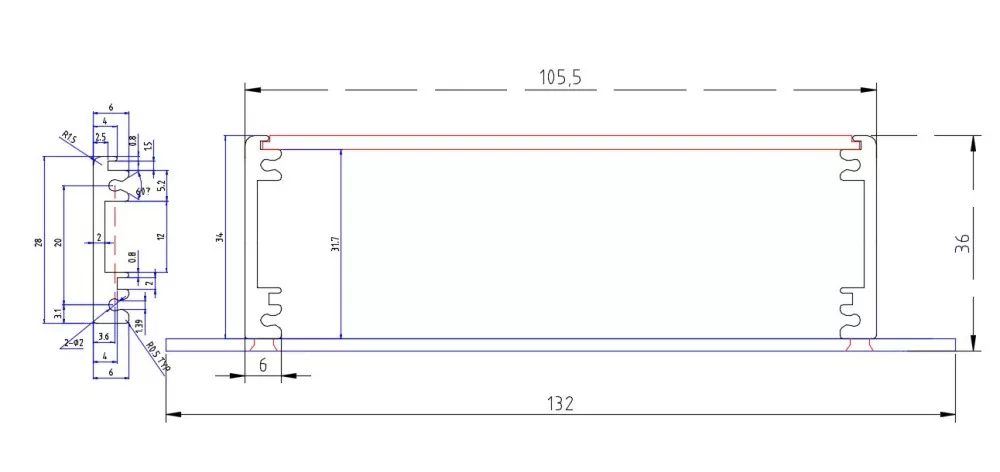

Structureel logisch diagram

30 mm aluminium profiel met vaste hoogte

↓

Bepaal de lengte en breedte volgens de uitrustingsvereisten

↓

Gebruik interne kaartsleuven om de printplaat te monteren

↓

Gebruik montagegroeven om interne structuren te bevestigen

↓

De voor- en achterpanelen worden CNC-gefreesd volgens de interface-eisen

↓

Schroef de voor- en achterpanelen vast

Kernvoordelen

1. 30 mm ultradunne hoogte, geschikt voor apparatuur met beperkte ruimte

De chassishoogte is vastgesteld op 30 mm. Vergeleken met grotere elektronische chassis kan het de verticale ruimte die door de totale apparatuur wordt ingenomen, verkleinen.

Geschikt voor installatie in beperkte ruimte:

• Kleine elektronische apparaten
• Ingebouwde elektronische modules
• Besturingsmodules
• Data-acquisitiemodules
• Communicatiemodules
• PCB-elektronische apparaten

Als de apparatuur expliciete beperkingen heeft op de totale hoogte, kan de structuur van 30 mm het profiel zo compact mogelijk houden en tegelijkertijd voldoen aan de montagebehoeften van interne elektronische componenten.

2. Lengte en breedte aanpasbaar aan de uitrustingsvereisten

Een van de grootste kenmerken van dit product is dat de lengte en breedte geen vaste afmetingen zijn.

Klanten kunnen de benodigde chassislengte en -breedte bepalen op basis van:

• PCB-afmetingen
• Lay-out van elektronische componenten
• Aantal interfaces
• Interne montageruimte
• Montagepositie van apparatuur
• Grenzen van externe dimensies

Daarom kan hetzelfde aluminium profielchassis met een hoogte van 30 mm productstructuren van verschillende lengtes en breedtes vormen.

Dit is vooral geschikt voor OEM/ODM-projecten waarbij een chassisontwerp op basis van PCB's of elektronische modules vereist is.

3. Ingebouwde kaartsleuven voor gemakkelijke PCB-montage

Het chassisinterieur is voorzien van kaartsleuven, die kunnen worden gebruikt voor het positioneren en monteren van printplaten volgens de daadwerkelijke structuur.

Vergeleken met structuren die volledig afhankelijk zijn van onafhankelijke beugels om de printplaat te bevestigen, kunnen de kaartsleuven in het profiel helpen het aantal extra bevestigingsstructuren te verminderen, waardoor de interne structuur van het chassis compacter wordt.

Voor een chassis met lage hoogte, zoals 30 mm, is rationeel gebruik van de interne ruimte vooral belangrijk.

4. Interne montagegroeven ondersteunen modulair structureel ontwerp

Naast de PCB-kaartsleuven beschikt het chassis ook over montagegroeven, die kunnen worden gebruikt voor het monteren en positioneren van interne structurele onderdelen.

Afhankelijk van het specifieke productontwerp kan de algehele lay-out worden uitgevoerd rond:

PCB → interne module → montagestructuur → voor- en achterpanelen

Daarom hoeven klanten niet simpelweg producten te selecteren op basis van de externe afmetingen van het chassis, maar kunnen ze het chassis ontwerpen op basis van de daadwerkelijke interne structuur.

5. Aluminium profielstructuur balanceert structuur- en warmteafvoervereisten

Naast het dienen als chassislichaam kan de aluminium profielstructuur ook worden ontworpen voor warmteafvoer in combinatie met de structurele kenmerken van het profiel zelf.

Voor elektronische componenten met een bepaalde hoeveelheid interne warmteontwikkeling kan de planning worden uitgevoerd op basis van de daadwerkelijke productvereisten:

• Warmteafvoergebieden
• Ventilatiestructuren
• Montageposities van componenten
• Warmteafvoerpaden

Opgemerkt moet worden dat het daadwerkelijke warmtedissipatie-effect afhangt van de warmteopwekking van de apparatuur, de componentindeling, de profielstructuur en het specifieke ontwerp van de warmtedissipatie, en dat de uiteindelijke thermische prestaties niet uitsluitend kunnen worden beoordeeld aan de hand van het chassismateriaal.

6. Voor- en achterpanelen kunnen machinaal worden bewerkt afhankelijk van de uitrustingsfuncties

De voor- en achterpanelen zijn met schroeven bevestigd en kunnen onafhankelijk worden bewerkt volgens de werkelijke apparatuurinterfaces en bedrijfsvereisten.

Bewerkbaar volgens tekening:

• USB-interface gaten
• Gaten voor voedingsinterface
• Gaten voor communicatie-interface
• Knoopsgaten
• Indicatielampje gaten
• Weergavegebied
• Montage gaten
• Ventilatie gaten
• Andere speciaal gevormde openingen

Hierdoor kan dezelfde aluminium profielbehuizing van 30 mm worden aangepast aan verschillende elektronische apparaten.

Productsamenstelling

Technische specificaties

Toepasselijke producten en toepassingsgebieden

Het 30 mm slanke aluminium extrusiechassis voor elektronische apparatuur is niet beperkt tot een enkele branche, maar is geschikter voor toepassingsselectie op basis van de structurele kenmerken: 30 mm lage hoogte + aanpasbare lengte en breedte + PCB-kaartsleuven + montagegroeven.

1. Ingebouwde elektronische apparaten

Geschikt voor sommige elektronische modules die moeten worden geïnstalleerd in apparatuur, schakelkasten of andere beperkte ruimtes.

De lage hoogte van 30 mm kan de verticale ruimte die door de apparatuur wordt ingenomen helpen verminderen.

2. Kleine besturingsmodules

Voor kleine besturingsapparaten die voornamelijk bestaan ​​uit PCB's, besturingscircuits en interne interfaces, kunnen de interne kaartsleuven en montagegroeven worden gebruikt voor modulemontage.

3. Data-acquisitiemodules

Voor data-acquisitieapparatuur zijn doorgaans PCB's, connectoren en data-interfaces nodig.

Door de lengte en breedte van het chassis aan te passen, kan de interne ruimte worden gepland op basis van de werkelijke PCB-afmetingen, en kunnen de voor- en achterpanelen worden bewerkt op basis van interfaceposities.

4. Communicatie- en interfacemodules

Voor kleine elektronische apparaten die communicatie-interfaces, connectoren of besturingsinterfaces moeten installeren, kunnen de voor- en achterpanelen worden bewerkt volgens de daadwerkelijke interface-indeling.

5. IoT en ingebedde elektronische apparaten

Sommige IoT- en embedded apparaten zijn gevoelig voor het productvolume en moeten de montage van PCB's en elektronische componenten in een relatief kleine ruimte voltooien.

De vaste hoogte van 30 mm kan worden gebruikt voor het chassisontwerp van dergelijke elektronische apparaten met lage hoogte.

3-assige CNC-bewerking op maat

Boyuan Hardware maakt momenteel voornamelijk gebruik van 3-assige CNC-bewerking voor aluminium chassis en aanverwante structurele onderdelen.

Volgens producttekeningen kan het volgende worden uitgevoerd:

• Openingen
• Boren
• Tikken
• Bewerking van montagegaten
• Bewerking van interfacegaten
• Paneelbewerking
• Structurele groefbewerking
• Andere 2D/3D structurele bewerkingen

De voor- en achterpanelen kunnen worden bewerkt volgens de interface-indelingen van verschillende apparaten, waardoor dezelfde aluminium profielbehuizing zich kan aanpassen aan verschillende elektronische producten.

Kwaliteitsinspectie

Voor op maat gemaakte aluminium profielchassis kunnen de volgende items worden geïnspecteerd volgens producttekeningen en bestelvereisten:

Afmetingsinspectie

Bevestig de chassislengte, -breedte en de belangrijkste structurele afmetingen.

CNC-bewerkingsinspectie

Inspecteer interfacegaten, montagegaten, draadgaten en andere bewerkingsposities.

PCB-montage-inspectie

Controleer of de printplaat en de interne kaartsleuven goed passen.

Inspectie van paneelmontage

Bevestig de montage van de voor- en achterpanelen met de chassisbody.

Inspectie van oppervlaktebehandeling

Inspecteer het effect en het uiterlijk van de oppervlaktebehandeling van het product.

Inspectie van de assemblage van het eindproduct

Controleer na installatie of alle structurele delen van het chassis goed passen.

Workshopshow

Veelgestelde vragen

Vraag 1: Kunnen de lengte en breedte van dit 30 mm aluminium profielchassis worden aangepast?

Ja. De hoogte van dit product is vastgesteld op 30 mm en de lengte en breedte kunnen worden aangepast aan de afmetingen van de apparatuur, PCB-specificaties en interne structuurvereisten.

Vraag 2: Is 30 mm de vaste hoogte van het chassis?

Ja. 30 mm is de vaste hoogtespecificatie van deze serie aluminium profieldoorsneden. Afhankelijk van de productvereisten worden de specifieke lengte en breedte bepaald.

Vraag 3: Kan er een PCB in het chassis worden geïnstalleerd?

Ja. De binnenkant van het product is voorzien van kaartsleuven, die kunnen worden gebruikt voor het positioneren en monteren van PCB's volgens de daadwerkelijke structuur. De specifieke PCB-afmetingen en montagemethode moeten worden bevestigd volgens de productstructuur.

Vraag 4: Kunnen er interfacegaten in het chassis worden aangebracht?

Ja. De voor- en achterpanelen kunnen worden bewerkt met interfacegaten, montagegaten, knoopgaten, gaten voor indicatielampjes, displaygebieden en andere structurele openingen volgens producttekeningen.

Vraag 5: Heeft het chassis een warmteafvoerstructuur?

Ja. Het product heeft een aluminium profielontwerp met een warmteafvoerstructuur en het warmteafvoerontwerp kan worden uitgevoerd in overeenstemming met de werkelijke warmteopwekking en structurele vereisten van de apparatuur.
