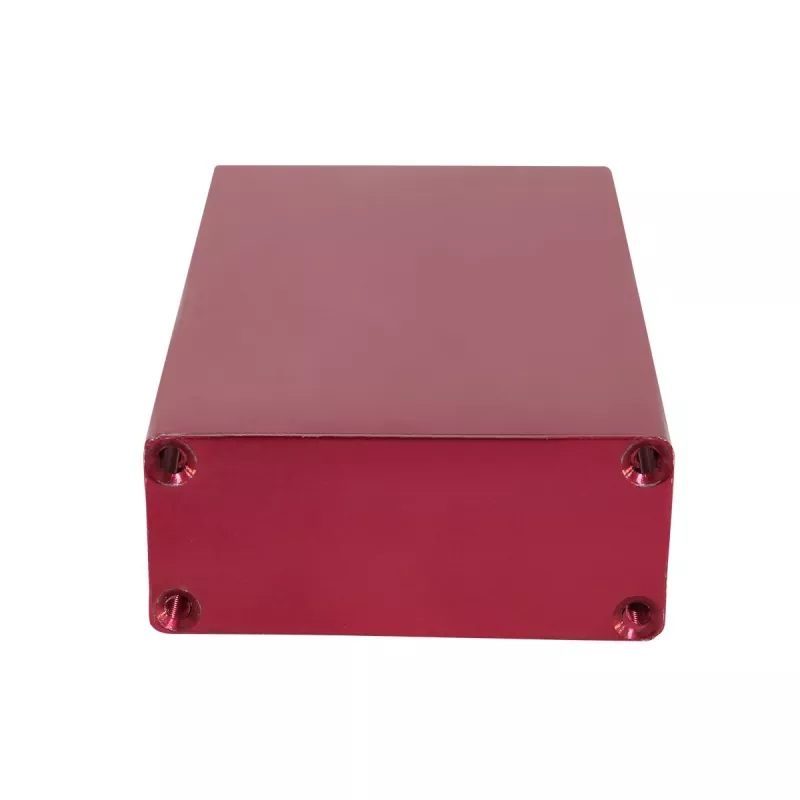

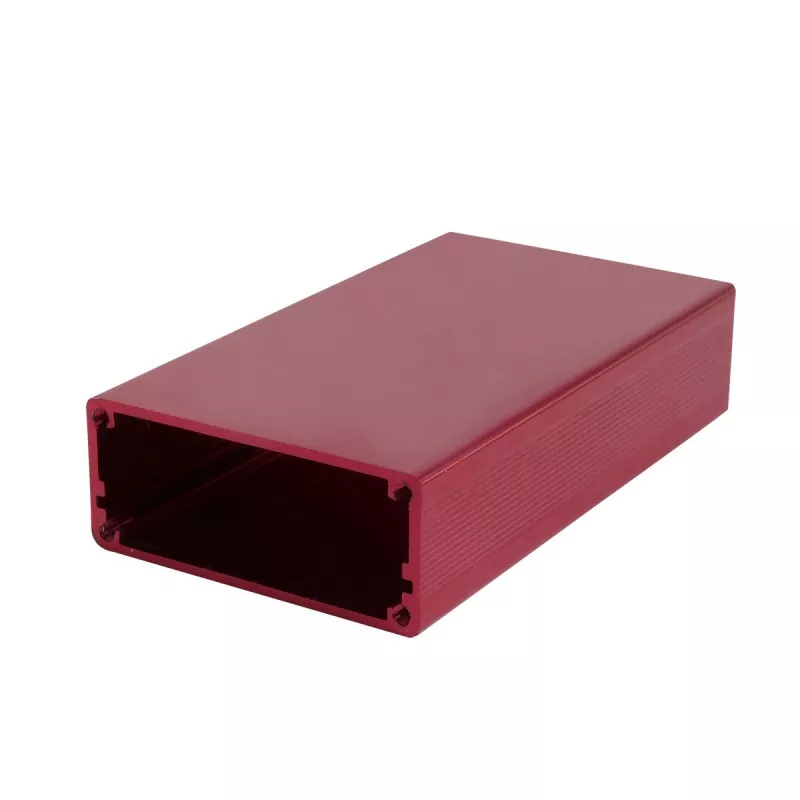

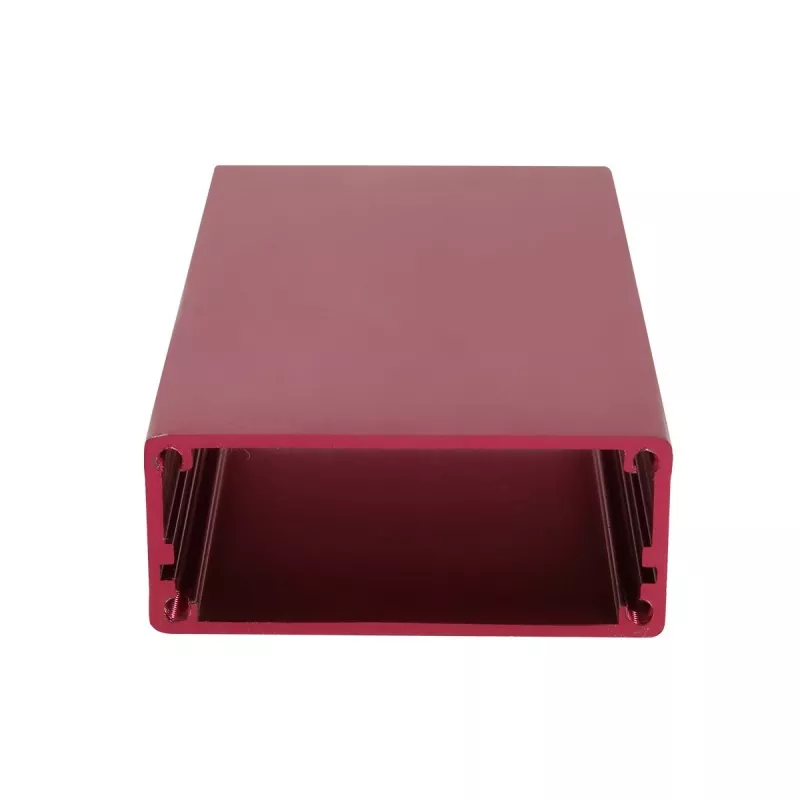

57 x 24 mm aluminium instrumentbehuizing voor meetapparatuur

De behuizing van de aluminium instrumentbehuizing voor meetapparatuur van 57 x 24 mm wordt op de gewenste lengte gesneden en aangevuld met eindplaten, CNC-bewerking en aanverwante processen. Dankzij de interne kaartsleuven kan de printplaat erin worden geschoven en worden vastgezet zonder extra schroeven, wat een montagesnelheid oplevert die andere behuizingstypes niet kunnen evenaren.

Vergeleken met plastic behuizingen biedt de aluminium behuizing een betere structurele sterkte en een metalen afwerking, en ondersteunt het CNC-gefreesde interfaces, montagegaten, draadgaten, SMA-antennegaten en warmteafvoersleuven. Boyuan Hardware, met meer dan 20 jaar ervaring en een fabriek van ~10.000㎡, biedt snijden, CNC, boren, tappen, oppervlaktebehandeling, lasergraveren, zeefdruk, inspectie en montage.

Producteigenschappen

01 | 57 x 24 mm breed en slank ontwerp

De doorsnede van 57 mm breed x 24 mm hoog biedt voldoende verpakkingsruimte voor elektronische apparatuur.

De breedte van 57 mm is breder dan de gebruikelijke 52-55 mm-specificaties, biedt plaats aan grotere PCB-lay-outs en ondersteunt meer naast elkaar geplaatste functiemodules en interface-ontwerp, waardoor wordt voldaan aan de lay-outvereisten voor meerkanaals invoer/uitvoer; De hoogte van 24 mm zorgt voor een slank uiterlijk van het apparaat en biedt tegelijkertijd voldoende montageruimte voor componenten, met ruimte voor kleine transformatoren, elektrolytische condensatoren (doorgaans 18-22 mm hoog), relais en componenten van gemiddelde hoogte, ter ondersteuning van de integratiebehoeften van relatief complexe circuitsystemen.

02 | Aluminium extrusiestructuur

Het behuizingslichaam wordt gevormd door extrusie van een aluminiumlegering. De doorsnedegrootte van de aluminium extrusiebehuizing is vast, terwijl de lengte kan worden afgesneden op basis van de werkelijke productvereisten. Daarom kan de behuizing met dezelfde specificaties worden aangepast aan PCB's en elektronische modules van verschillende lengtes. Deze structuur is vooral geschikt voor elektronische producten die serieontwikkeling vereisen.

03 | Geschikt voor PCB-montage

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan zonder extra schroeven direct worden geplaatst en vastgezet.

04 | Ondersteuning voor CNC-bewerking op maat

Het standaardprofiel is slechts het uitgangspunt. Boyuan Hardware kan CNC-bewerkingen uitvoeren op de aluminium behuizing van 57 x 24 mm volgens klanttekeningen, waaronder:

• Interface-openingen (USB, RJ45, luchtvaartstekkers, BNC-interfaces, voedingsinterfaces, SMA-antenne-interfaces, enz.)
• Schroefgaten en positioneringsgaten
• Schroefdraadgaten en verzinkgaten
• Warmteafvoersleuven en ventilatiegaten
• Schermraamopeningen
• Knoopsgaten en schakelaarsgaten
• Montagegaten en gaten voor wandmontage
• Groeven en treden
• Afschuinen
• Andere aangepaste structuren

05 | Lengte aanpasbaar aan het product

57×24 mm is de doorsnedespecificatie van de behuizing en de productlengte kan worden gesneden op basis van de werkelijke afmetingen van de apparatuur. De specifieke bewerkbare lengte wordt bevestigd op basis van materiaal, oppervlaktebehandeling en productvereisten.

06 | Efficiënte warmteafvoerprestaties

Aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 57 mm brede ontwerp van de behuizing kan het interne componenten effectief helpen de warmte af te voeren en de levensduur van de apparatuur te verlengen.

07 | Metalen behuizing combineert structuur en uiterlijk

Aluminiumlegering is licht van gewicht en heeft goede structurele prestaties, terwijl de natuurlijke metaaltextuur behouden blijft. Door oppervlaktebehandelingen zoals borstelen, zandstralen en anodiseren kunnen verschillende uiterlijke effecten worden verkregen, waardoor elektronische apparatuur een professioneler productuiterlijk krijgt.

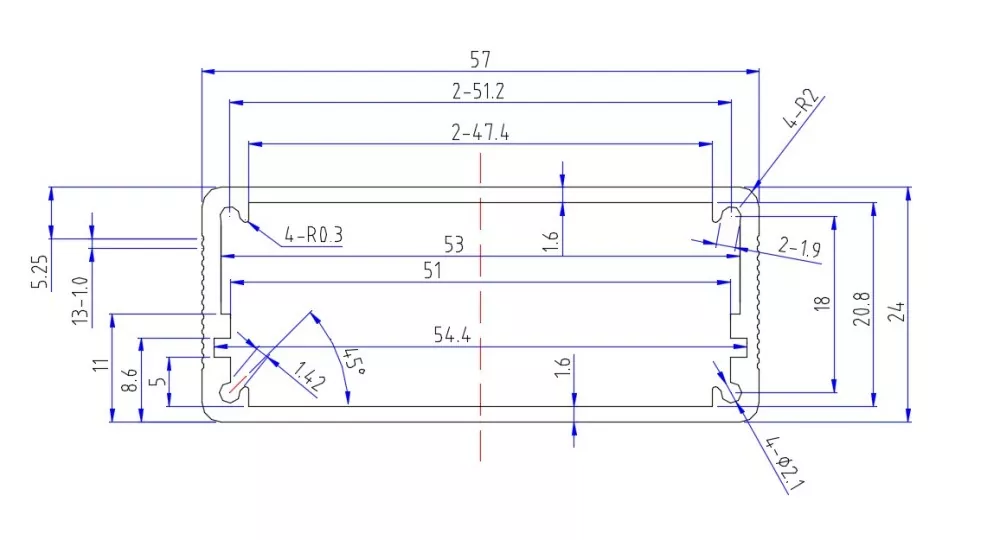

Technische specificaties van aluminium behuizing van 57 x 24 mm

Opmerking: Specifieke materiaalkwaliteiten, wanddiktes, lengtebereiken, maattoleranties en oppervlaktebehandelingskleuren zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Voor welke producten is de aluminium behuizing van 57 x 24 mm geschikt?

57×24 mm behoort tot de categorie van slanke aluminium behuizingen met brede behuizing; de breedte van 57 mm biedt plaats aan grotere PCB's en meer naast elkaar geplaatste functiemodules; de hoogte van 24 mm zorgt voor een slank uiterlijk en biedt tegelijkertijd voldoende interne ruimte. Deze specificatie wordt veel gebruikt in instrumenten en meters, energiecommunicatie, metrotechniek, medische apparatuur, omroepsystemen en andere industrieën.

1. Instrumenten, meters en meetapparatuur

57×24 mm is een ideale verpakkingsoplossing voor instrument- en meterproducten:

• Digitale waterpassen/digitale hellingsmeters
• Instrument- en meterbehuizingen
• Instrumenten voor gegevensverzameling
• Behuizingen voor signaalgeneratoren
• Vermogensanalysatoren
• Testapparatuur
• Precisie meetinstrumenten

Waarom is 57×24 mm geschikt voor instrumenten en meters? 57×24 mm is een klassieke maatspecificatie voor meetinstrumenten zoals digitale waterpassen en inclinometers; veel digitale waterpassen op de markt (zoals LXR-T600/T800/T1000/T1200) gebruiken behuizingen van 57×24 mm aluminiumlegering. De breedte van 57 mm biedt plaats aan grote LCD-schermen en meetprintplaten, de hoogte van 24 mm zorgt voor een comfortabele gripdikte en de behuizing van aluminiumlegering biedt uitstekende schok- en torsieweerstand, waardoor de meetnauwkeurigheid wordt gegarandeerd.

2. GPS/GPRS en positioneringsapparatuur

• GPS/GPRS-modulebehuizingen
• GPS-trackers voor voertuigen
• Apparaten voor het positioneren en volgen van activa
• Positioneringsmodules voor buiten
• Kleine elektronische aansluitdozen

Waarom is 57×24 mm geschikt voor GPS-trackers? GPS-trackingapparaten hebben een bredere PCB-indeling nodig om plaats te bieden aan GPS-modules, communicatiemodules, antennes en batterijen. De breedte van 57 mm biedt voldoende montageruimte en de dikte van 24 mm is geschikt om te verbergen in voertuigen of apparatuur.

3. Communicatiemodules en draadloze apparatuur

• Communicatiemodules
• Draadloze platforms
• Signaalconversiemodules
• Signaalversterkerbehuizingen
• Draadloze platformterminals
• Datatransmissiemodules
• Videoservers
• Routers, draadloze ontvangers

4. Afschermkasten en anti-interferentietoepassingen

De aluminium behuizing van 57 x 24 mm kan dienen als een goede elektromagnetische afschermingsoplossing:

• Elektronische afschermingskasten
• Behuizingen voor interferentieapparaten
• Afscherming van hoogfrequente modules
• Precisiecircuitbeschermingsdozen

Het materiaal van de aluminiumlegering zelf heeft goede elektromagnetische afschermingsprestaties, waardoor elektromagnetische interferentie effectief wordt voorkomen.

5. Voedingsmodules

• Behuizingen voor voertuigvoeding
• Omvormerbehuizingen
• Gelijkrichter aluminium behuizingen
• DC-DC-convertermodules
• Schakelende voedingsmodules

6. Industriële besturings- en automatiseringsmodules

• Industriële besturingen
• Programmeerbare logische controllermodules (PLC).
• Bewegingscontrolemodules
• I/O-uitbreidingsmodules
• Automatisering besturingsapparatuur

7. Medische apparatuur

• Behuizingen voor medische apparatuur
• Modules testen
• Modules voor bewakingsapparatuur
• Draagbare medische instrumenten

8. Public Address- en audioapparatuur

• Apparatuur voor omroepinstallaties
• Versterkercircuits
• Audio-apparatuur

Aangepaste parameter

Oppervlaktebehandeling

Anodiseren

Anodiseren is een van de meest gebruikte oppervlaktebehandelingsmethoden voor aluminium behuizingen. Het kan het uiterlijk en de oppervlakte-eigenschappen van het aluminium oppervlak veranderen en verschillende kleureffecten bereiken.

Zandstralen

Zandstralen kan een uniforme, matte textuur op het aluminiumoppervlak vormen, geschikt voor industriële elektronische apparatuur en instrumentbehuizingen.

Poetsen

Door te borstelen kunnen regelmatige metalen texturen ontstaan, waardoor het product een duidelijke metalen textuur van een aluminiumlegering behoudt.

Lasergravure

Het volgende kan op het oppervlak van de aluminium behuizing van 57 x 24 mm worden bewerkt:

• Logo
• Productmodel
• Interface-identificatie
• Productnummer
• Tekst en patronen

Zeefdruk

Geschikt voor het bewerken van meerkleurige logo's, tekst en functie-identificatie.

Professionele bewerking van aluminium behuizingen op maat

Wij produceren niet alleen standaard aluminium behuizingen, maar kunnen deze ook aanpassen aan de productstructuren van de klant.

Klanten hoeven alleen het volgende te verstrekken:

2D-tekeningen / 3D-modellen / fysieke monsters / productafmetingen

Vervolgens kunnen we de bewerkingsevaluatie uitvoeren op basis van de daadwerkelijke productvereisten.

CNC-bewerking voldoet aan niet-standaardvereisten

Voor producten die niet direct kunnen worden bevredigd met het standaardprofiel van 57 x 24 mm, kan maatwerk worden bereikt door middel van daaropvolgende CNC-bewerking.

Bijvoorbeeld:

Interfaceopeningen + schermvensters + montagegaten + draadgaten + warmteafvoersleuven + groeven + treden + logo

Alles kan machinaal worden bewerkt volgens klanttekeningen.

Gids voor productselectie

Als uw PCB-breedte bijna 57 mm bedraagt

57×24 mm is een ideale keuze; de ​​breedte van 57 mm biedt meer ruime PCB-routeringsruimte en meer interface-indeling naast elkaar, en is breder dan de gebruikelijke 52-55 mm-specificaties.

Als uw apparaat een instrument of meterproduct is

57×24 mm is een klassieke specificatie voor digitale waterpassen, inclinometers, testinstrumenten en andere meetapparatuur. De breedte van 57 mm biedt plaats aan grote schermen en de dikte van 24 mm zorgt voor een comfortabele grip.

Als uw apparaat componenten van gemiddelde hoogte bevat

De hoogte van 24 mm biedt plaats aan kleine transformatoren, elektrolytische condensatoren (18-22 mm), relais en componenten van gemiddelde hoogte, geschikt voor elektronische apparatuur die een bepaalde interne verticale ruimte vereist.

Als uw apparaat een slank uiterlijk nodig heeft

De hoogte van 24 mm behoudt een slank uiterlijk en biedt tegelijkertijd voldoende interne ruimte, waarbij esthetiek en functionele volledigheid in evenwicht worden gebracht.

Als u compatibiliteit met meerdere interfaces nodig heeft

De breedte van 57 mm ondersteunt de zij-aan-zij lay-out van meerdere interfaces zoals RJ45, luchtvaartstekkers, BNC-, USB- en SMA-antenne-interfaces, geschikt voor communicatie- en meetapparatuur die rijke interfaces vereisen.

Als uw apparaat een goede warmteafvoer nodig heeft

De behuizing van aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 57 mm brede ontwerp van de behuizing, kan het interne componenten effectief helpen warmte af te voeren.

Als de PCB-lengtes verschillen

Het profiel kan worden gesneden op basis van de productlengte, en dezelfde dwarsdoorsnedespecificatie kan worden aangepast aan producten met verschillende lengtes.

Workshopshow

Veelgestelde vragen

1. Voor welke producten is de aluminium behuizing van 57 x 24 mm geschikt?

57×24 mm behoort tot de categorie van slanke aluminium behuizingen met brede behuizing. Kerntoepassingen zijn onder meer instrumenten en meters (digitale waterpassen, inclinometers), GPS/GPRS-modules, communicatiemodules, afschermkasten, behuizingen voor voertuigvoeding, videoservers, draadloze platforms, omvormerbehuizingen, medische apparatuur, omroepsystemen, enz. De breedte van 57 mm biedt voldoende PCB-lay-outruimte, en de hoogte van 24 mm biedt plaats aan componenten van gemiddelde hoogte met behoud van een slank uiterlijk.

2. Is 57×24 mm de lengte van de behuizing?

Nr. 57×24 mm verwijst naar de doorsnedegrootte van de behuizing (breedte x hoogte). De productlengte kan worden gesneden op basis van de werkelijke apparatuur en PCB-lengte.

3. Kan de lengte van de aluminium behuizing van 57×24 mm worden aangepast?

Ja. De lengte van de aluminium extrusiebehuizing kan worden ingekort volgens de productvereisten. De specifieke lengte moet worden bevestigd in combinatie met materiaal, oppervlaktebehandeling en productstructuur.

4. Is de hoogte van 24 mm geschikt voor elektrolytische condensatoren?

Ja. Gemeenschappelijke elektrolytische condensatoren zijn gewoonlijk 18-22 mm hoog, en de interne hoogte van 24 mm is hier volledig geschikt voor. Afhankelijk van de afmetingen van uw component is een specifieke bevestiging nodig.

5. Wat is het verschil tussen 57 mm breedte en 52-55 mm?

57 mm is breder dan de gebruikelijke 52-55 mm-specificaties en biedt plaats aan grotere PCB's of meer naast elkaar geplaatste interface-indelingen, vooral geschikt voor apparatuur die bredere PCB's of meerkanaals invoer/uitvoer-interfaces vereist.

6. Is 57×24 mm geschikt voor digitale waterpassen?

Zeer geschikt. Veel digitale waterpassen op de markt (LXR-T600/T800/T1000/T1200) gebruiken behuizingen van een aluminiumlegering van 57 x 24 mm, waardoor het een klassieke maatspecificatie op dit gebied is.

7. Kunnen er gaten voor warmteafvoer in de aluminium behuizing worden gemaakt?

Ja. Boyuan Hardware kan warmteafvoersleuven, ventilatiegaten en andere warmteafvoerstructuren bewerken volgens klanttekeningen om apparatuur te helpen warmte af te voeren.

8. Kunnen SMA-antenne-interfaces machinaal worden bewerkt?

CNC-bewerkingen kunnen worden uitgevoerd op de overeenkomstige interfaceposities volgens klanttekeningen. De breedte van 57 mm biedt ruimte voor een zij-aan-zij-indeling van meerdere interfaces. Of het specifiek geschikt is voor machinale bewerking, moet worden bevestigd aan de hand van de interface-afmetingen en de behuizingsstructuur.

Over Boyuan-hardware

Boyuan Hardware richt zich al meer dan 20 jaar op de industrie van aluminium behuizingen en aluminium chassis, met ongeveer 10.000 vierkante meter aan productieruimte in de fabriek, en biedt op maat gemaakte bewerking van aluminium behuizingen.

Van het standaard aluminium profiel van 57 x 24 mm tot de CNC-gefreesde elektronische behuizing, we kunnen bewerken volgens de productvereisten van de klant.

Als u op zoek bent naar een aluminium instrumentenbehuizing van 57 x 24 mm voor meetapparatuur, kunt u uw PCB-afmetingen, producttekeningen of 3D-modellen opsturen.
