Aluminium behuizing van 58 x 24 mm GPS-module

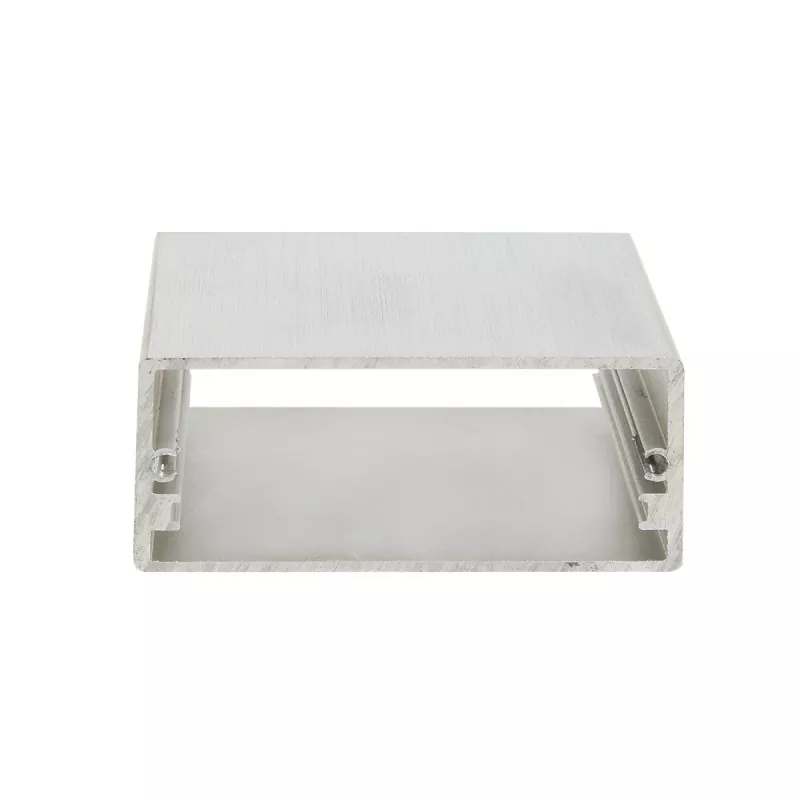

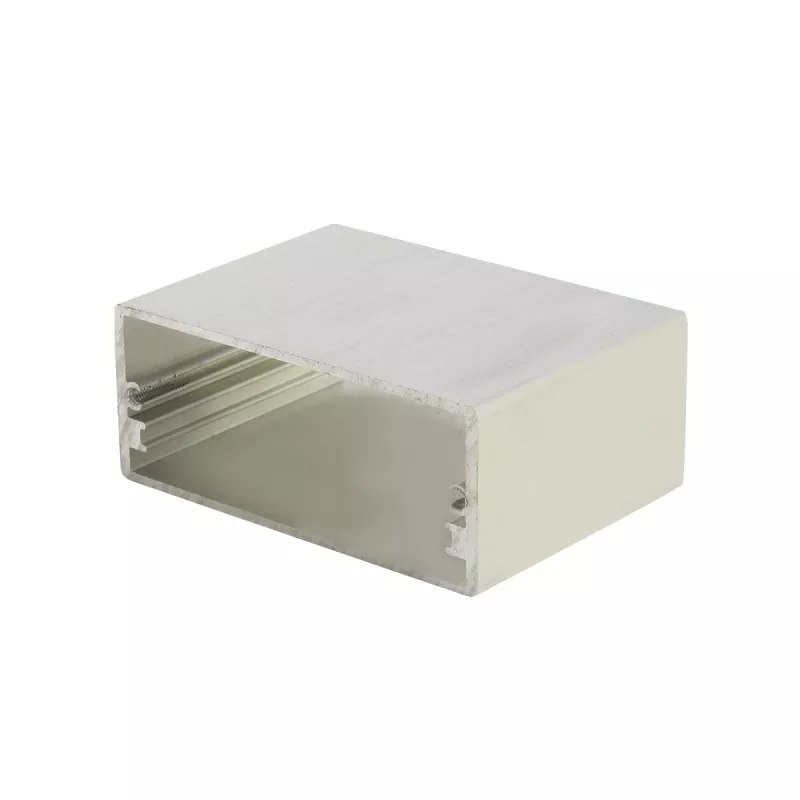

Aluminium behuizing van 58 x 24 mm GPS-module — een brede, slanke behuizing van geëxtrudeerd aluminium die een beetje extra breedte toevoegt voor het positioneren en meten van elektronica. De breedte van 58 mm overtreft de gebruikelijke profielen van 52-57 mm, waardoor grotere PCB's, grotere displays en meer naast elkaar geplaatste functiemodules mogelijk zijn, terwijl de hoogte van 24 mm een ​​slank uiterlijk behoudt en kleine transformatoren, elektrolytische condensatoren (doorgaans 18-22 mm), relais en componenten van gemiddelde hoogte vrijmaakt.

Het profiellichaam wordt op de gewenste lengte gesneden en aangevuld met eindplaten, CNC-bewerkingen en aanverwante processen. Dankzij de interne kaartsleuven kan de printplaat erin worden geschoven en worden vastgezet zonder extra schroeven, wat een montagesnelheid oplevert die andere behuizingstypes niet kunnen evenaren.

Vergeleken met plastic behuizingen biedt de aluminium behuizing een betere structurele sterkte en een metalen afwerking, en ondersteunt het CNC-gefreesde interfaces, montagegaten, draadgaten, SMA-antennegaten en warmteafvoersleuven.

Boyuan Hardware, met meer dan 20 jaar ervaring en een fabriek van ~10.000㎡, biedt snijden, CNC, boren, tappen, oppervlaktebehandeling, lasergraveren, zeefdruk, inspectie en montage.

Producteigenschappen

01 | 58 x 24 mm breed en slank ontwerp

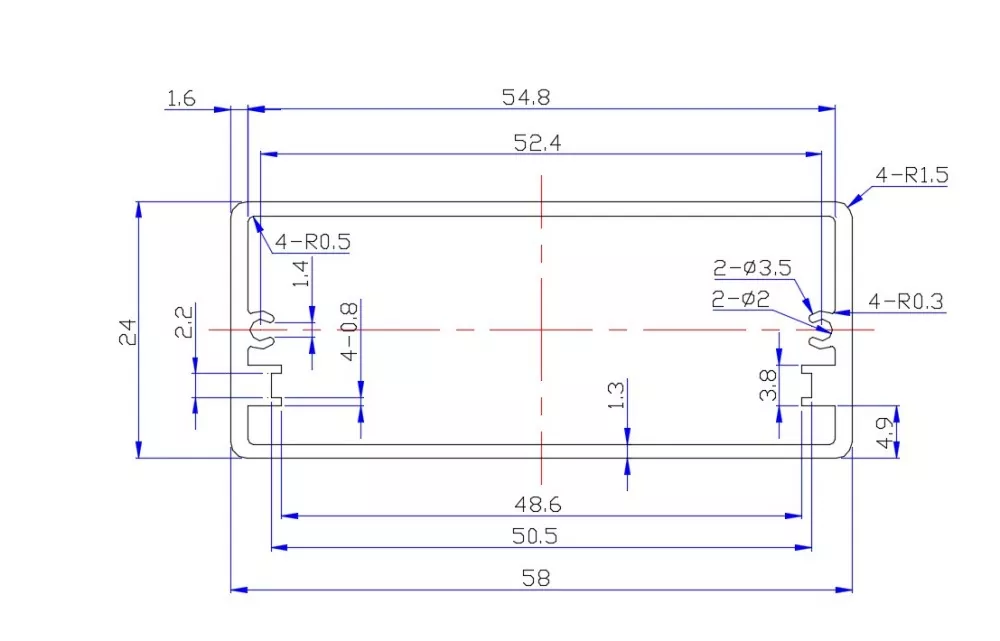

De doorsnede van 58 mm breed x 24 mm hoog biedt voldoende verpakkingsruimte voor elektronische apparatuur.

De breedte van 58 mm is breder dan de gebruikelijke 52-57 mm-specificaties, biedt plaats aan grotere PCB-lay-outs en ondersteunt meer naast elkaar geplaatste functiemodules en interface-ontwerp, waardoor wordt voldaan aan de lay-outvereisten voor meerkanaals invoer/uitvoer; De hoogte van 24 mm zorgt voor een slank uiterlijk van het apparaat en biedt tegelijkertijd voldoende montageruimte voor componenten, met ruimte voor kleine transformatoren, elektrolytische condensatoren (doorgaans 18-22 mm hoog), relais en componenten van gemiddelde hoogte, ter ondersteuning van de integratiebehoeften van relatief complexe circuitsystemen.

02 | Aluminium extrusiestructuur

Het behuizingslichaam wordt gevormd door extrusie van een aluminiumlegering. De doorsnedegrootte van de aluminium extrusiebehuizing is vast, terwijl de lengte kan worden afgesneden op basis van de werkelijke productvereisten. Daarom kan de behuizing met dezelfde specificaties worden aangepast aan PCB's en elektronische modules van verschillende lengtes. Deze structuur is vooral geschikt voor elektronische producten die serieontwikkeling vereisen.

03 | Geschikt voor PCB-montage

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan zonder extra schroeven direct worden geplaatst en vastgezet.

04 | Ondersteuning voor CNC-bewerking op maat

Het standaardprofiel is slechts het uitgangspunt. Boyuan Hardware kan CNC-bewerkingen uitvoeren op de aluminium behuizing van 58×24 mm volgens klanttekeningen, waaronder:

• Interface-openingen (USB, RJ45, luchtvaartstekkers, BNC-interfaces, voedingsinterfaces, SMA-antenne-interfaces, enz.)
• Schroefgaten en positioneringsgaten
• Schroefdraadgaten en verzinkgaten
• Warmteafvoersleuven en ventilatiegaten
• Schermraamopeningen
• Knoopsgaten en schakelaarsgaten
• Montagegaten en gaten voor wandmontage
• Groeven en treden
• Afschuinen
• Andere aangepaste structuren

05 | Lengte aanpasbaar aan het product

58×24 mm is de doorsnedespecificatie van de behuizing en de productlengte kan worden gesneden op basis van de werkelijke afmetingen van de apparatuur. De specifieke bewerkbare lengte wordt bevestigd op basis van materiaal, oppervlaktebehandeling en productvereisten.

06 | Efficiënte warmteafvoerprestaties

Aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 58 mm brede ontwerp van de behuizing kan het interne componenten effectief helpen de warmte af te voeren en de levensduur van de apparatuur te verlengen.

07 | Metalen behuizing combineert structuur en uiterlijk

Aluminiumlegering is licht van gewicht en heeft goede structurele prestaties, terwijl de natuurlijke metaaltextuur behouden blijft. Door oppervlaktebehandelingen zoals borstelen, zandstralen en anodiseren kunnen verschillende uiterlijke effecten worden verkregen, waardoor elektronische apparatuur een professioneler productuiterlijk krijgt.

Technische specificaties

Opmerking: Specifieke materiaalkwaliteiten, wanddiktes, lengtebereiken, maattoleranties en oppervlaktebehandelingskleuren zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Voor welke producten is de aluminium behuizing van 58 x 24 mm geschikt?

58 x 24 mm GPS-module aluminium behuizing behoort tot de categorie slanke aluminium behuizingen met brede behuizing - de breedte van 58 mm biedt plaats aan grotere PCB's en meer naast elkaar geplaatste functiemodules; de hoogte van 24 mm zorgt voor een slank uiterlijk en biedt tegelijkertijd voldoende interne ruimte. Deze specificatie wordt veel gebruikt in instrumenten en meters, energiecommunicatie, metrotechniek, medische apparatuur, omroepsystemen en andere industrieën.

1. Instrumenten, meters en meetapparatuur

58×24 mm is een ideale verpakkingsoplossing voor instrument- en meterproducten:

• Digitale waterpassen/digitale hellingsmeters
• Instrument- en meterbehuizingen
• Instrumenten voor gegevensverzameling
• Behuizingen voor signaalgeneratoren
• Vermogensanalysatoren
• Testapparatuur
• Precisie meetinstrumenten

Waarom is 58×24 mm geschikt voor instrumenten en meters? 58×24 mm is een klassieke maatspecificatie voor meetinstrumenten zoals digitale waterpassen en inclinometers; de breedte van 58 mm is breder dan 57 mm en biedt plaats aan grotere LCD-schermen en complexere meetprintplaten. De hoogte van 24 mm zorgt voor een comfortabele gripdikte en de behuizing van aluminiumlegering biedt uitstekende slag- en torsieweerstand, waardoor de meetnauwkeurigheid wordt gegarandeerd.

2. GPS/GPRS en positioneringsapparatuur

• GPS/GPRS-modulebehuizingen
• GPS-trackers voor voertuigen
• Apparaten voor het positioneren en volgen van activa
• Positioneringsmodules voor buiten
• Kleine elektronische aansluitdozen

Waarom is 58×24 mm geschikt voor GPS-trackers? GPS-trackingapparaten hebben een bredere PCB-indeling nodig om plaats te bieden aan GPS-modules, communicatiemodules, antennes en batterijen. De breedte van 58 mm biedt meer montageruimte en de dikte van 24 mm is geschikt om te verbergen in voertuigen of apparatuur.

3. Communicatiemodules en draadloze apparatuur

• Communicatiemodules
• Draadloze platforms
• Signaalconversiemodules
• Signaalversterkerbehuizingen
• Draadloze platformterminals
• Datatransmissiemodules
• Videoservers
• Routers, draadloze ontvangers

4. Afschermkasten en anti-interferentietoepassingen

De aluminium behuizing van 58×24 mm kan dienen als een goede elektromagnetische afschermingsoplossing:

• Elektronische afschermingskasten
• Behuizingen voor interferentieapparaten
• Afscherming van hoogfrequente modules
• Precisiecircuitbeschermingsdozen

Het materiaal van de aluminiumlegering zelf heeft goede elektromagnetische afschermingsprestaties, waardoor elektromagnetische interferentie effectief wordt voorkomen.

5. Voedingsmodules

• Behuizingen voor voertuigvoeding
• Omvormerbehuizingen
• Gelijkrichter aluminium behuizingen
• DC-DC-convertermodules
• Schakelende voedingsmodules

6. Industriële besturings- en automatiseringsmodules

• Industriële besturingen
• Programmeerbare logische controllermodules (PLC).
• Bewegingscontrolemodules
• I/O-uitbreidingsmodules
• Automatisering besturingsapparatuur

7. Medische apparatuur

• Behuizingen voor medische apparatuur
• Modules testen
• Modules voor bewakingsapparatuur
• Draagbare medische instrumenten

8. Public Address- en audioapparatuur

• Apparatuur voor omroepinstallaties
• Versterkercircuits
• Audio-apparatuur

Wat kan worden aangepast voor de aluminium behuizing van 58 x 24 mm?

Oppervlaktebehandeling

Anodiseren

Anodiseren is een van de meest gebruikte oppervlaktebehandelingsmethoden voor aluminium behuizingen. Het kan het uiterlijk en de oppervlakte-eigenschappen van het aluminium oppervlak veranderen en verschillende kleureffecten bereiken.

Zandstralen

Zandstralen kan een uniforme, matte textuur op het aluminiumoppervlak vormen, geschikt voor industriële elektronische apparatuur en instrumentbehuizingen.

Poetsen

Door te borstelen kunnen regelmatige metalen texturen ontstaan, waardoor het product een duidelijke metalen textuur van een aluminiumlegering behoudt.

Lasergravure

Het volgende kan op het oppervlak van de aluminium behuizing van de GPS-module van 58 x 24 mm worden bewerkt:

• Logo
• Productmodel
• Interface-identificatie
• Productnummer
• Tekst en patronen

Zeefdruk

Geschikt voor het bewerken van meerkleurige logo's, tekst en functie-identificatie.

Professionele bewerking van aluminium behuizingen op maat

Wij produceren niet alleen standaard aluminium behuizingen, maar kunnen deze ook aanpassen aan de productstructuren van de klant.

Klanten hoeven alleen het volgende te verstrekken:

2D-tekeningen / 3D-modellen / fysieke monsters / productafmetingen

Vervolgens kunnen we de bewerkingsevaluatie uitvoeren op basis van de daadwerkelijke productvereisten.

CNC-bewerking voldoet aan niet-standaardvereisten

Voor producten die niet direct kunnen worden bevredigd met het standaardprofiel van 58 x 24 mm, kan maatwerk worden bereikt door daaropvolgende CNC-bewerking.

Bijvoorbeeld:

Interfaceopeningen + schermvensters + montagegaten + draadgaten + warmteafvoersleuven + groeven + treden + logo

Alles kan machinaal worden bewerkt volgens klanttekeningen.

Gids voor productselectie

Als uw PCB-breedte bijna 58 mm bedraagt

58 x 24 mm is een ideale keuze; de ​​breedte van 58 mm biedt meer ruimte voor PCB-routering en meer interface-indeling naast elkaar, en is breder dan de gebruikelijke specificaties van 52-57 mm.

Als uw apparaat een instrument of meterproduct is

58×24 mm is een klassieke specificatie voor digitale waterpassen, inclinometers, testinstrumenten en andere meetapparatuur. De breedte van 58 mm biedt plaats aan grotere schermen en complexere printplaten, en de dikte van 24 mm zorgt voor een comfortabele grip.

Als uw apparaat componenten van gemiddelde hoogte bevat

De hoogte van 24 mm biedt plaats aan kleine transformatoren, elektrolytische condensatoren (18-22 mm), relais en componenten van gemiddelde hoogte, geschikt voor elektronische apparatuur die een bepaalde interne verticale ruimte vereist.

Als uw apparaat een slank uiterlijk nodig heeft

De hoogte van 24 mm behoudt een slank uiterlijk en biedt tegelijkertijd voldoende interne ruimte, waarbij esthetiek en functionele volledigheid in evenwicht worden gebracht.

Als u compatibiliteit met meerdere interfaces nodig heeft

De breedte van 58 mm ondersteunt de zij-aan-zij-indeling van meerdere interfaces zoals RJ45, luchtvaartstekkers, BNC-, USB- en SMA-antenne-interfaces, geschikt voor communicatie- en meetapparatuur die rijke interfaces vereisen.

Als uw apparaat een goede warmteafvoer nodig heeft

De behuizing van aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 58 mm brede ontwerp van de behuizing, kan het interne componenten effectief helpen de warmte af te voeren.

Als de PCB-lengtes verschillen

Het profiel kan worden gesneden op basis van de productlengte, en dezelfde dwarsdoorsnedespecificatie kan worden aangepast aan producten met verschillende lengtes.

Workshopshow

Veelgestelde vragen

1. Voor welke producten is de aluminium behuizing van 58×24 mm geschikt?

58×24 mm behoort tot de categorie van slanke aluminium behuizingen met brede behuizing. Kerntoepassingen zijn onder meer instrumenten en meters (digitale waterpassen, inclinometers), GPS/GPRS-modules, communicatiemodules, afschermkasten, behuizingen voor voertuigvoeding, videoservers, draadloze platforms, omvormerbehuizingen, medische apparatuur, omroepsystemen, enz. De breedte van 58 mm biedt meer ruime PCB-lay-outruimte, en de hoogte van 24 mm biedt plaats aan componenten van gemiddelde hoogte met behoud van een slank uiterlijk.

2. Is 58×24 mm de lengte van de behuizing?

Nr. 58×24 mm verwijst naar de doorsnedegrootte van de behuizing (breedte x hoogte). De productlengte kan worden gesneden op basis van de werkelijke apparatuur en PCB-lengte.

3. Kan de lengte van de aluminium behuizing van 58×24 mm worden aangepast?

Ja. De lengte van de aluminium extrusiebehuizing kan worden ingekort volgens de productvereisten. De specifieke lengte moet worden bevestigd in combinatie met materiaal, oppervlaktebehandeling en productstructuur.

4. Is de hoogte van 24 mm geschikt voor elektrolytische condensatoren?

Ja. Gemeenschappelijke elektrolytische condensatoren zijn gewoonlijk 18-22 mm hoog, en de interne hoogte van 24 mm is hier volledig geschikt voor. Afhankelijk van de afmetingen van uw component is een specifieke bevestiging nodig.

5. Wat is het verschil tussen 58 mm breedte en 57 mm?

58 mm is 1 mm breder dan 57 mm. Hoewel het verschil klein is, biedt het meer ruimte voor PCB-routering en wordt het gemakkelijker om grotere beeldschermen of meer interfaces naast elkaar te plaatsen.

6. Is 58×24 mm geschikt voor digitale waterpassen?

Zeer geschikt. Meetinstrumenten zoals digitale waterpassen en inclinometers maken gewoonlijk gebruik van behuizingen van aluminiumlegering van 58 x 24 mm. De breedte van 58 mm biedt plaats aan grote schermen en de dikte van 24 mm zorgt voor een comfortabele grip.

7. Kunnen er gaten voor warmteafvoer in de aluminium behuizing worden gemaakt?

Ja. Boyuan Hardware kan warmteafvoersleuven, ventilatiegaten en andere warmteafvoerstructuren bewerken volgens klanttekeningen om apparatuur te helpen warmte af te voeren.

8. Kunnen SMA-antenne-interfaces machinaal worden bewerkt?

CNC-bewerkingen kunnen worden uitgevoerd op de overeenkomstige interfaceposities volgens klanttekeningen. De breedte van 58 mm biedt ruimte voor een zij-aan-zij-indeling van meerdere interfaces. Of het specifiek geschikt is voor machinale bewerking, moet worden bevestigd aan de hand van de interface-afmetingen en de behuizingsstructuur.

9. Kan een printplaat worden geïnstalleerd?

Ja. De aluminium behuizing van 58 x 24 mm is standaard uitgerust met kaartsleuven voor de interne printplaat en de PCB kan direct worden geplaatst en bevestigd zonder extra schroeven. Overeenkomstige montageconstructies kunnen ook worden ontworpen op basis van PCB-afmetingen en montagemethode.

10. Wat moet ik doen als 58×24 mm niet geschikt is voor mijn printplaat?

U kunt ons de PCB-afmetingen, productstructuur of 3D-model sturen. Boyuan Hardware kan helpen bevestigen of de specificatie van 58 × 24 mm geschikt is volgens de werkelijke afmetingen, en kan ook andere aluminium profielspecificaties kiezen of aangepaste bewerking uitvoeren.
