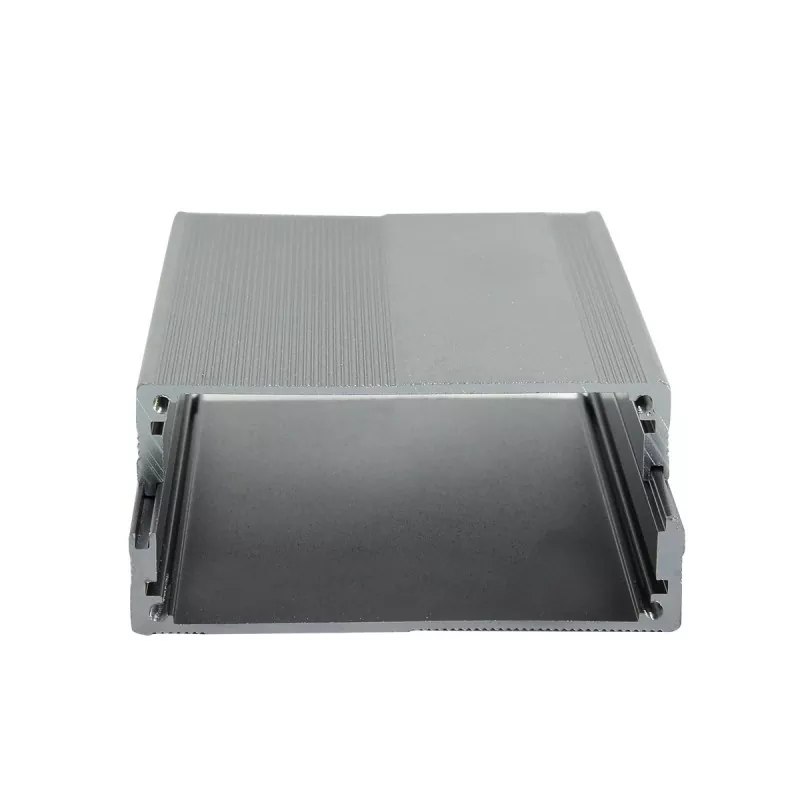

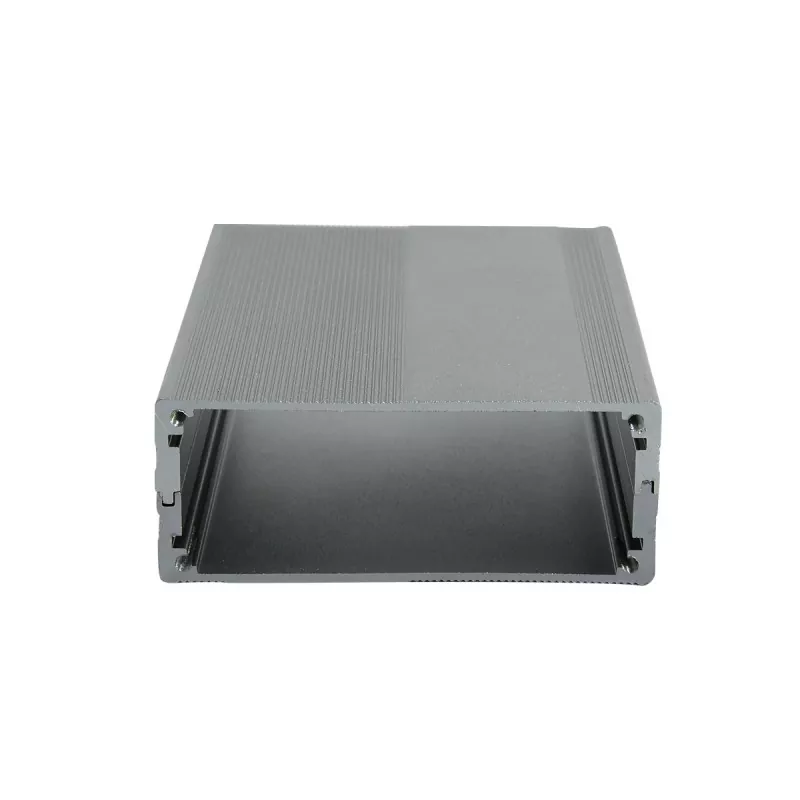

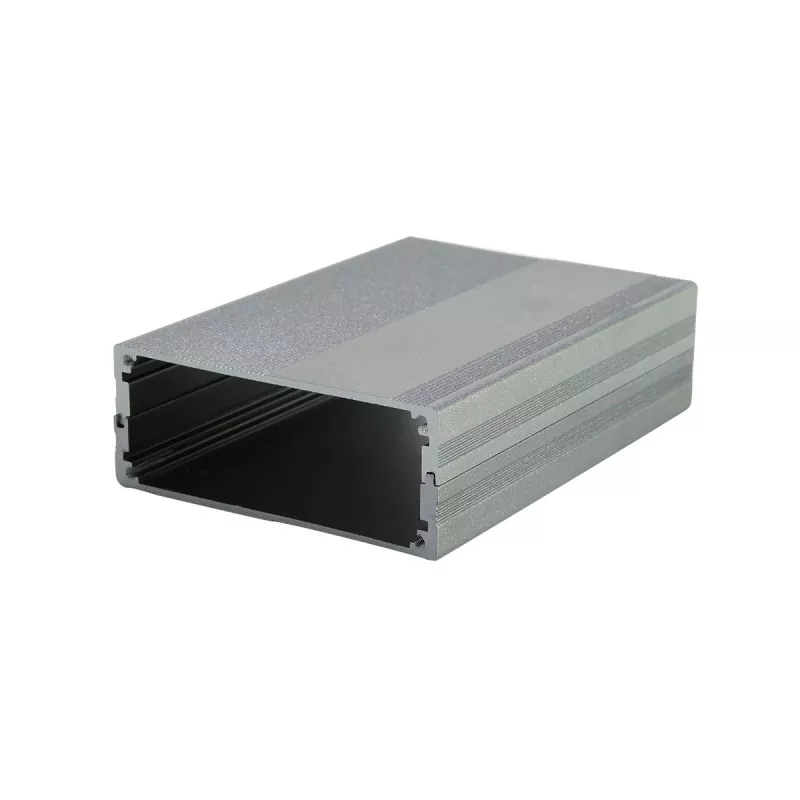

69 x 27 mm aluminium medische voeding en controllerbehuizing

Boyuan 69 x 27 mm aluminium behuizing is een middelhoge behuizing voor elektronische apparaten met een brede behuizing, gevormd door extrusie van een aluminiumlegeringsprofiel, met een externe doorsnedegrootte van 69 mm (breedte) x 27 mm (hoogte), en de lengte kan willekeurig worden aangepast volgens de werkelijke apparatuurvereisten.

69 x 27 mm aluminium medische voeding en controllerbehuizing wordt gevormd door aluminium profielextrusie, met een vaste dwarsdoorsnede van het hoofdgedeelte. Het kan worden gesneden op basis van de werkelijke lengte van de apparatuur en de eindmontage wordt voltooid via eindplaten, CNC-bewerkingen en andere ondersteunende processen. Het interieur van de behuizing is ontworpen met standaard kaartsleuven voor printplaten en de printplaat kan direct worden geplaatst en bevestigd zonder extra schroeven.

Boyuan Hardware richt zich al meer dan 20 jaar op de productie van aluminium behuizingen en aluminium chassis, met ongeveer 10.000 vierkante meter productieruimte in de fabriek, en kan op maat gemaakte aluminium behuizingen bewerken volgens klanttekeningen, monsters of maatvereisten.

Kernvoordelen

01 | 27 mm hoogte: de kritische 3 mm meer dan 24 mm

De gebruikelijke brede aluminium behuizingen op de markt zijn meestal 24 mm hoog. De 69×27 mm verhoogt de hoogte tot 27 mm met behoud van de breedte van 69 mm. Deze extra 3 mm lijkt misschien klein, maar het brengt een substantieel verschil met zich mee: het biedt plaats aan componenten zoals elektrolytische condensatoren van ongeveer 25 mm hoog, kleine transformatoren en relais. Voor apparatuur zoals medische voedingen en industriële controllers die plaats moeten bieden aan iets grotere componenten, is 27 mm de "gouden hoogte", die een slank uiterlijk combineert met functionele volledigheid.

02 | Geschikt voor medische stroomvoorziening- en controllerscenario's

69 x 27 mm wordt al volwassen toegepast op de markt voor behuizingen voor medische voedingen, controllers voor medische apparaten, behuizingen voor printplaten en soortgelijke scenario's. Medische apparatuur stelt strenge eisen aan elektromagnetische compatibiliteit en warmteafvoer. Het materiaal van de aluminiumlegering biedt natuurlijke voordelen op het gebied van elektromagnetische afscherming en warmteafvoer, waardoor het een ideale behuizingskeuze is voor medische elektronische apparatuur.

03 | Aluminium extrusiestructuur, flexibele lengteaanpassing

Het behuizingslichaam maakt gebruik van een 6063-T5 geëxtrudeerd aluminium profiel, met een vaste doorsnede, en de lengte kan willekeurig worden ingekort volgens de werkelijke vereisten. Hetzelfde profiel kan zich aanpassen aan PCB's van verschillende lengtes, waardoor de ontwikkeling van serieproducten wordt vergemakkelijkt.

04 | Standaard PCB-kaartsleuven, efficiënte montage

Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan direct worden geplaatst en bevestigd zonder extra schroeven, waardoor de montage-efficiëntie aanzienlijk wordt verbeterd.

05 | Ondersteuning voor CNC-precisiebewerking

CNC-nabewerkingen kunnen worden uitgevoerd op basis van het standaardprofiel:

• Interface-openingen (USB, RJ45, luchtvaartstekkers, voedingsinterfaces, enz.)
• Schroefgaten, schroefdraadgaten, verzinkgaten
• Warmteafvoersleuven, ventilatiegaten
• Knoopsgaten, gaten voor indicatielampjes
• Schermraamopeningen
• Logo lasergraveren, zeefdruk

06 | Warmteafvoer van aluminium, waardoor de levensduur van de apparatuur wordt verlengd

Aluminiumlegering heeft een thermische geleidbaarheid van ongeveer 200 W/(m · K), die snel warmte van interne stroomapparaten kan geleiden, vooral geschikt voor apparatuur met een bepaalde hoeveelheid warmteontwikkeling, zoals medische voedingen en LED-drivers.

07 | IP54-bescherming, aanpassing aan meerdere omgevingen

De aluminium behuizing van 69 x 27 mm kan een IP54-beschermingsniveau bereiken, is stof- en spatwaterdicht en geschikt voor medische, industriële, buiten- en andere gebruiksscenario's.

08 | Elektromagnetische afscherming, anti-interferentie

De aluminiumlegering zelf heeft goede elektromagnetische afschermingsprestaties en voorkomt effectief dat externe elektromagnetische interferentie de precisiecircuits beïnvloedt.

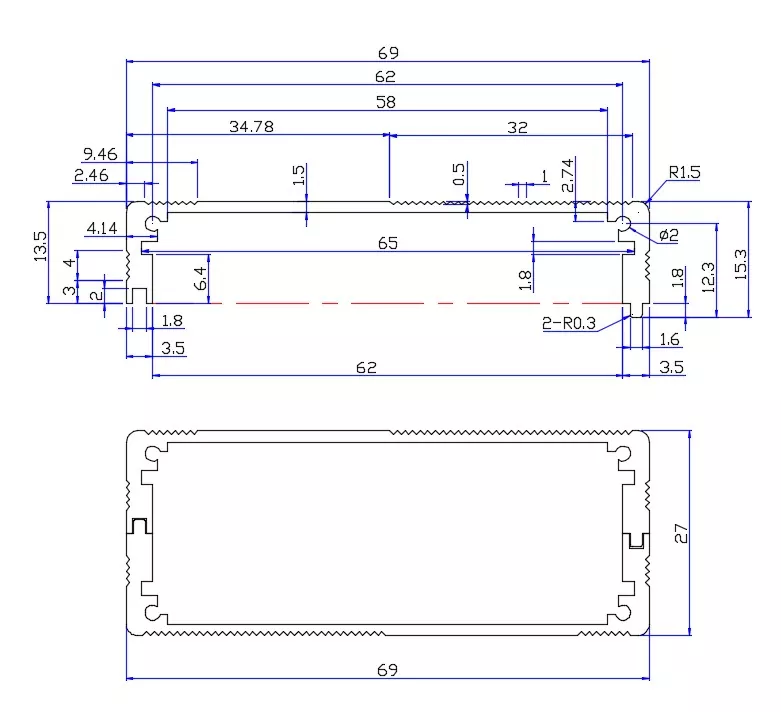

Technische specificaties

Typische toepassingsscenario's

1. Medische voedingen en controllers voor medische apparatuur

Dit is de meest kernachtige en gedifferentieerde toepassingsrichting voor 69×27 mm.

69×27 mm is door de markt geverifieerd als een volwassen behuizingsspecificatie voor medische voedingen en controllers. Medische voedingen moeten doorgaans geschikt zijn voor filtercondensatoren (hoogte kan oplopen tot 25 mm), transformatoren en koellichamen. De hoogte van 27 mm biedt meer montageruimte dan 24 mm. De behuizing van aluminiumlegering biedt goede elektromagnetische afschermingsprestaties en voldoet aan de EMC-vereisten van medische apparatuur, terwijl het aluminiummateriaal gemakkelijk te reinigen en te desinfecteren is en voldoet aan de hygiënenormen van medische apparatuur.

Toepasselijke producten: medische schakelende voedingen, besturingskaarten voor medische apparaten, monitormodules, behuizingen voor testinstrumenten.

2. Industriële voedingsmodules en LED-drivers

69 x 27 mm aluminium medische voeding en controllerbehuizing wordt veel gebruikt in de voedingsmodule en LED-drivervelden. Voedingsmodules hebben een bredere PCB-indeling nodig om plaats te bieden aan voedingsapparaten en meerdere interfaces. De breedte van 69 mm biedt voldoende freesruimte; De hoogte van 27 mm biedt plaats aan elektrolytische condensatoren en koellichamen. De behuizing van aluminiumlegering helpt voedingsapparaten de warmte efficiënt af te voeren, waardoor de levensduur van de voeding wordt verlengd.

Toepasselijke producten: schakelende voedingsmodules, LED-drivervoedingen, industriële voedingsadapters, DC-DC-converters.

3. GPS-modules en positioneringsapparatuur

69×27 mm wordt vaak gebruikt voor behuizingen van GPS-modules en positioneringsapparatuur. GPS-apparaten moeten plaats bieden aan GPS-chips, communicatiemodules, antennes en batterijen. De breedte van 69 mm biedt voldoende PCB-ruimte en de dikte van 27 mm is geschikt voor batterijen met een hogere capaciteit.

Toepasselijke producten: GPS/GPRS-modules, GPS-trackers voor voertuigen, apparaten voor activapositionering, modules voor buitenpositionering.

4. Instrumenten en industriële controle

Aluminium extrusiebehuizingen worden veel gebruikt in instrumenten en meters, elektronica, communicatie, automatisering, industriële besturing en andere industrieën. Het middelhoge ontwerp met brede behuizing van 69 x 27 mm voldoet aan de behoeften van instrumentproducten op groot scherm en biedt voldoende interne ruimte voor besturingscircuits en voedingsmodules.

Toepasselijke producten: instrument- en meterbehuizingen, industriële controllers, PLC-modules, data-acquisitiemodules, automatiseringsbesturingsapparatuur.

5. Afschermkasten en anti-interferentietoepassingen

De elektromagnetische afschermingsprestaties van het materiaal van aluminiumlegering maken 69×27 mm een ​​ideale keuze voor afschermingskasten met precisiecircuits. De ruime interne ruimte van 27 mm biedt plaats aan complexe circuitsystemen, waardoor elektromagnetische interferentie effectief wordt voorkomen.

Toepasselijke producten: elektronische afschermingsdozen, behuizingen voor interferentieapparaten, hoogfrequente moduleafscherming, precisiecircuitbeschermingsdozen.

69×27 mm versus 69×24 mm: hoe kiezen?

Simpel gezegd: als uw apparaat ruimte moet bieden aan elektrolytische condensatoren van ongeveer 25 mm, kleine transformatoren of relais, kies dan 69×27 mm; als het slechts een slanke besturingskaart of een digitaal instrument is, is 69×24 mm voldoende.

Aanpasbare inhoud

Workshopshow

Veelgestelde vragen

1. Wat is het verschil tussen 69×27 mm en 69×24 mm?

27 mm is 3 mm groter dan 24 mm, met meer interne ruimte en biedt plaats aan componenten zoals elektrolytische condensatoren van ongeveer 25 mm hoog, kleine transformatoren en relais. 69×27 mm is meer geschikt voor apparatuur zoals medische voedingen en controllers die iets grotere componenten nodig hebben.

2. Is 69×27 mm geschikt voor medische voedingen?

Zeer geschikt. De 69 x 27 mm aluminium behuizing voor medische voeding en controller is door de markt geverifieerd als een volwassen behuizingsspecificatie voor medische voedingen en controllers. Het materiaal van aluminiumlegering zorgt voor een goede elektromagnetische afscherming en warmteafvoer.

3. Is dit formaat geschikt voor elektrolytische condensatoren?

Ja. Gemeenschappelijke elektrolytische condensatoren zijn gewoonlijk 22-25 mm hoog, en de interne hoogte van 27 mm is hier volledig geschikt voor. Afhankelijk van de afmetingen van uw component is een specifieke bevestiging nodig.

4. Is 69×27 mm de lengte van de behuizing?

Nr. 69×27mm verwijst naar de doorsnedegrootte (breedte x hoogte). De lengte kan willekeurig worden gesneden volgens de vereisten.

5. Kunnen schermraamopeningen machinaal worden bewerkt?

Ja. LED digitale buisvensters, LCD-schermvensters met vloeibare kristallen, gaten voor indicatielampjes, enz. kunnen machinaal worden bewerkt.

6. Is Boyuan Hardware een fabriek of een handelaar?

Een fabrikant met ongeveer 10.000 vierkante meter fabrieksruimte in Huizhou, meer dan 20 jaar ervaring in de productie van aluminium behuizingen en ondersteuning voor aangepaste bewerking op basis van tekeningen.
