Slanke aluminium profielbehuizing van 61 x 13 mm

De slanke aluminium profielbehuizing van 61 x 13 mm wordt gevormd door extrusie van aluminium profielen, met een vaste dwarsdoorsnede van het hoofdlichaam. Het kan worden gesneden op basis van de werkelijke lengte van de apparatuur en de eindmontage wordt voltooid via eindplaten, CNC-bewerkingen en andere ondersteunende processen. De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur van de behuizing is ontworpen met standaard kaartsleuven voor printplaten en de printplaat kan direct worden geplaatst en bevestigd zonder extra schroeven.

Vergeleken met plastic dozen hebben behuizingen van aluminiumlegeringen een betere structurele sterkte en een metalen textuur, en kunnen ze door middel van CNC-bewerking aangepaste structuren realiseren, zoals interfaces, montagegaten, draadgaten en sleuven.

De breedte van 61 mm biedt voldoende PCB-lay-outruimte, waarbij grotere printplaten en meerkanaalsinterfaces naast elkaar kunnen worden geplaatst; De ultradunne hoogte van 13 mm geeft het apparaat een bijna kaartachtig profiel, waardoor het een van de dunste aluminium behuizingsspecificaties in de branche is. Deze specificatie is vooral geschikt voor LED-verlichtingsmodules, ultradunne voedingsadapters, decoders, routers, communicatiemodules, drone-accessoireapparatuur, draagbare instrumenten en andere ultradunne elektronische apparaten met extreme diktevereisten.

Kernvoordelen

01 | 61 x 13 mm ultrabreed en ultradun ontwerp

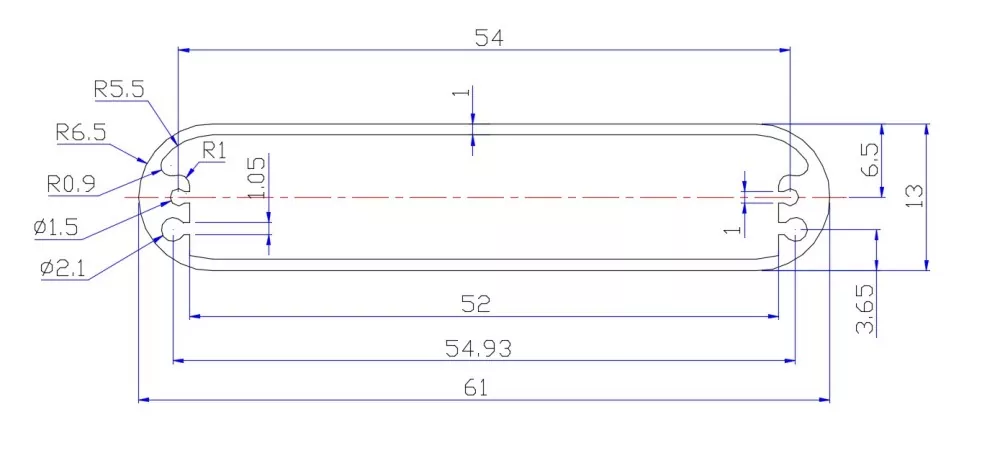

De doorsnede van 61 mm breed x 13 mm hoog biedt een extreem slanke verpakkingsoplossing voor ultradunne elektronische apparaten.

De breedte van 61 mm is breder dan de gebruikelijke specificaties van 52-58 mm, waardoor grotere PCB-indelingen mogelijk zijn en meer naast elkaar geplaatste functiemodules en interface-ontwerp worden ondersteund; De ultradunne hoogte van 13 mm is een van de dunste specificaties die momenteel beschikbaar zijn in de industrie van aluminium behuizingen, waardoor apparaten een kaartachtig ultradun profiel krijgen en de perceptie van de productkwaliteit en de technologische aantrekkingskracht aanzienlijk worden verbeterd.

02 | Geoptimaliseerd voor LED-verlichtingsmodules

61×13 mm is een klassieke maatspecificatie voor LED-verlichtingsmodules. De standaardgrootte van veel LED-kraalmodules op de markt (zoals 2835 SMD-modules met 3 kralen) is precies 61×13 mm, waarbij een aluminium substraat met een behuizing van aluminiumlegering wordt gebruikt om een ​​efficiënte warmteafvoer te bereiken. Dankzij de ultradunne hoogte van 13 mm kan de LED-module eenvoudig worden ingebed in lichtsleuven, lichtstrips of verlichtingsapparatuur, zonder extra ruimte in beslag te nemen.

03 | Aluminium extrusiestructuur

Het behuizingslichaam wordt gevormd door extrusie van een aluminiumlegering. De doorsnedegrootte van de aluminium extrusiebehuizing is vast, terwijl de lengte kan worden afgesneden op basis van de werkelijke productvereisten. Daarom kan de behuizing met dezelfde specificaties worden aangepast aan PCB's en elektronische modules van verschillende lengtes. Deze structuur is vooral geschikt voor elektronische producten die serieontwikkeling vereisen.

04 | Geschikt voor PCB-montage

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan zonder extra schroeven direct worden geplaatst en vastgezet.

05 | Ondersteuning voor CNC-bewerking op maat

Het standaardprofiel is slechts het uitgangspunt. Boyuan Hardware kan CNC-bewerkingen uitvoeren op de aluminium behuizing van 61 x 13 mm volgens klanttekeningen, waaronder:

• Interface-openingen (USB, Type-C, DC-voedingsinterfaces, aansluitblokken, enz.)
• Indicatielampje gaten
• Knoopsgaten
• Montagegaten en positioneringsgaten
• Schroefdraadgaten en verzinkgaten
• Warmtedissipatiestructuren
• Groeven en treden
• Afschuinen
• Andere aangepaste structuren

06 | Lengte aanpasbaar aan het product

61×13 mm is de doorsnedespecificatie van de behuizing en de productlengte kan worden gesneden op basis van de werkelijke afmetingen van de apparatuur. De specifieke bewerkbare lengte wordt bevestigd op basis van materiaal, oppervlaktebehandeling en productvereisten.

07 | Efficiënte warmteafvoerprestaties

Aluminiumlegering heeft een thermische geleidbaarheid van ongeveer 200 W/(m·K), tientallen keren die van plastic, en kan de warmte snel uit het apparaat afvoeren. Voor ultradunne apparaten met een grote warmteontwikkeling, zoals LED-verlichtingsmodules en voedingsadapters, is de aluminium behuizing zelf een efficiënt koellichaam, waardoor de levensduur van elektronische componenten effectief wordt verlengd.

08 | Lichtgewicht en stevig, geschikt voor buiten- en mobiele apparaten

Gemaakt van 6063 aluminium van luchtvaartkwaliteit, combineert het lichtgewicht eigenschappen (dichtheid slechts een derde van staal) met hoge sterkte (treksterkte tot 180-260 MPa) en uitstekende slagvastheid en vervormingsweerstand. Het oppervlak is geanodiseerd/gezandstraald, wat corrosie- en krasbestendigheid biedt en zich kan aanpassen aan vochtige, stoffige en andere complexe omgevingen. Dit kenmerk maakt de aluminium behuizing van 61 x 13 mm bijzonder geschikt voor drones, draagbare instrumenten en andere mobiele apparaten voor buitenshuis met dubbele vereisten van "lichtgewicht + stevig".

09 | Metalen behuizing combineert structuur en uiterlijk

Aluminiumlegering is licht van gewicht en heeft goede structurele prestaties, terwijl de natuurlijke metaaltextuur behouden blijft. Door oppervlaktebehandelingen zoals borstelen, zandstralen en anodiseren kunnen verschillende uiterlijke effecten worden verkregen, waardoor ultradunne apparaten een verfijndere producttextuur krijgen.

Technische specificaties

Opmerking: Specifieke materiaalkwaliteiten, wanddiktes, lengtebereiken, maattoleranties en oppervlaktebehandelingskleuren zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Voor welke producten is deze aluminium behuizing geschikt?

61×13 mm behoort tot de categorie ultrabrede en ultradunne aluminium behuizingen; de breedte van 61 mm biedt plaats aan grotere PCB's en meer naast elkaar geplaatste functiemodules; de hoogte van 13 mm zorgt voor een kaartachtig ultradun profiel. De ultradunne hoogte van 13 mm is het kernkenmerk van deze specificatie, waardoor het een van de dunste aluminium behuizingen in de branche is.

1. LED-verlichtingsmodules

61×13 mm is een zeer klassieke maatspecificatie op het gebied van LED-verlichtingsmodules:

• LED-kraalmodules (zoals 2835 SMD-modules met 3 kralen)
• LED-stripcontrollers
• Voedingsmodules voor LED-drivers
• Slimme lichtregelmodules
• Commerciële verlichtingsstripbehuizingen
• Decoratieve verlichting aluminium kanaalbehuizingen

Waarom is 61×13 mm geschikt voor LED-verlichtingsmodules? De standaardgrootte van veel LED-kraalmodules op de markt is precies 61×13 mm. LED-modules gebruiken een aluminium substraat met een behuizing van aluminiumlegering, waarbij gebruik wordt gemaakt van de hoge thermische geleidbaarheid van een aluminiumlegering om de door LED-chips gegenereerde warmte snel te geleiden. Dankzij de ultradunne hoogte van 13 mm kan de module eenvoudig worden ingebed in lichtsleuven, lichtstrips of diverse verlichtingsapparatuur, zonder extra ruimte in beslag te nemen. Dit is vooral geschikt voor commerciële verlichting, woningverlichting en decoratieve verlichtingsscenario's met strikte vereisten voor de installatiedikte.

2. Ultradunne voedingsadapters

• Ultradunne voedingsadapterbehuizingen
• Schakelende voedingsmodules
• Voedingen voor LED-drivers
• Behuizingen voor snellaadmodules
• DC-DC conversiemodules

Waarom is 61×13 mm geschikt voor ultradunne voedingen? De breedte van 61 mm biedt plaats aan brede PCB's en verschillende componentlay-outs, en de ultradunne hoogte van 13 mm geeft de voedingsadapter een kaartachtig ultradun profiel, wat de draagbaarheid en esthetiek verbetert. De behuizing van aluminiumlegering zorgt ervoor dat apparaten warmte afvoeren, waardoor de levensduur van de voeding wordt verlengd.

3. Communicatiemodules en netwerkapparatuur

• Routerbehuizingen
• Communicatiemodules
• Draadloze platforms
• Signaalconversiemodules
• Datatransmissiemodules

Waarom is 61×13 mm geschikt voor communicatiemodules? Communicatiemodules hebben een bredere PCB-indeling nodig om RF-circuits en meerdere interfaces te kunnen huisvesten. De breedte van 61 mm biedt voldoende montageruimte, en de ultradunne hoogte van 13 mm is geschikt om in apparatuur te verbergen of aan de muur te bevestigen. Het materiaal van de aluminiumlegering biedt goede elektromagnetische afschermingsprestaties en voorkomt effectief elektromagnetische interferentie.

4. Decoders en audio-videoapparatuur

• Decoder aluminium behuizingen
• Audiodecoderingsmodules
• Videosignaalomzetters
• HDMI-switcherbehuizingen
• Versterkercircuitmodules

Waarom is 61×13 mm geschikt voor decoders? Decoders hebben een bredere PCB-indeling nodig om decodeerchips en meerdere interfaces te kunnen huisvesten, en de breedte van 61 mm voldoet perfect aan deze eis. Dankzij het ultradunne ontwerp van 13 mm kan de decoder eenvoudig worden geïntegreerd in verschillende audio-videosystemen, en de behuizing van aluminiumlegering helpt de decodeerchip warmte af te voeren, waardoor een stabiele werking op de lange termijn wordt gegarandeerd.

5. Drones en draagbare instrumenten

• Accessoires voor drones
• Behuizingen voor draagbare instrumenten
• Draagbare testapparatuur
• Bewakingsterminals voor buiten

Waarom is 61×13 mm geschikt voor drones en draagbare instrumenten? Drones en draagbare instrumenten stellen extreme eisen aan gewicht en kracht. De dichtheid van aluminiumlegeringen bedraagt ​​slechts een derde van die van staal, terwijl de treksterkte 180-260 MPa kan bereiken. De "lichtgewicht + stevige" kenmerken passen perfect bij de verpakkingsbehoeften van dergelijke mobiele apparaten. De ultradunne dikte van 13 mm vermindert de windweerstand en het apparaatvolume, geschikt voor lucht- en handheld-scenario's.

6. Industrieel besturingschassis en industriële apparatuur

• Ondersteunende modules voor industriële besturingschassis
• Industriële controllermodules
• Sensormodules
• Terminals voor data-acquisitie

Waarom is 61×13 mm geschikt voor industriële besturingsmodules? Industriële besturingsapparatuur moet meerdere functiemodules integreren in een beperkte ruimte. De breedte van 61 mm biedt voldoende ruimte voor de printplaat, en de ultradunne dikte van 13 mm is geschikt voor installatie in smalle ruimtes in schakelkasten.

7. Afschermkasten en anti-interferentietoepassingen

De aluminium behuizing van 61 x 13 mm kan dienen als een goede elektromagnetische afschermingsoplossing:

• Elektronische afschermingskasten
• Behuizingen voor interferentieapparaten
• Afscherming van hoogfrequente modules
• Precisiecircuitbeschermingsdozen

Het materiaal van de aluminiumlegering zelf heeft goede elektromagnetische afschermingsprestaties en het ultradunne ontwerp van 13 mm is geschikt voor afschermingsscenario's met strikte dikte-eisen.

Aanpasbare parameters

Oppervlaktebehandeling

Anodiseren

Anodiseren is een van de meest gebruikte oppervlaktebehandelingsmethoden voor aluminium behuizingen. Het kan het uiterlijk en de oppervlakte-eigenschappen van het aluminium oppervlak veranderen en verschillende kleureffecten bereiken.

Zandstralen

Zandstralen kan een uniforme, matte textuur op het aluminiumoppervlak vormen, geschikt voor industriële elektronische apparatuur en instrumentbehuizingen.

Poetsen

Door te borstelen kunnen regelmatige metalen texturen ontstaan, waardoor het product een duidelijke metalen textuur van een aluminiumlegering behoudt.

Lasergravure

Het volgende kan op het oppervlak van de aluminium behuizing van 61×13 mm worden bewerkt:

• Logo
• Productmodel
• Interface-identificatie
• Productnummer
• Tekst en patronen

Zeefdruk

Geschikt voor het bewerken van meerkleurige logo's, tekst en functie-identificatie.

Ondersteuning voor maatwerk

We produceren niet alleen een slanke aluminium profielbehuizing van 61 x 13 mm, maar kunnen ook worden aangepast aan de productstructuren van de klant.

Klanten hoeven alleen het volgende te verstrekken:

2D-tekeningen / 3D-modellen / fysieke monsters / productafmetingen

Vervolgens kunnen we de bewerkingsevaluatie uitvoeren op basis van de daadwerkelijke productvereisten.

Voor producten die niet direct door het standaardprofiel kunnen worden bevredigd, kan maatwerk worden gerealiseerd door middel van daaropvolgende CNC-bewerking.

Bijvoorbeeld:

Interface-openingen + gaten voor indicatielampjes + knoopsgaten + warmteafvoersleuven + montagegaten + groeven + treden + logo

Alles kan machinaal worden bewerkt volgens klanttekeningen.

Workshopshow

Veelgestelde vragen

1. Voor welke producten is deze aluminium behuizing geschikt?

61×13 mm behoort tot de categorie ultrabrede en ultradunne aluminium behuizingen. Kerntoepassingen zijn onder meer LED-verlichtingsmodules, ultradunne voedingsadapters, decoders, routers, communicatiemodules, drone-accessoireapparatuur, draagbare instrumenten, industriële besturingsmodules, enz. De breedte van 61 mm biedt voldoende PCB-lay-outruimte, en de ultradunne hoogte van 13 mm is geschikt voor ultradunne apparaten met extreme dikte-eisen.

2. Is de lengte van de behuizing 61×13 mm?

Nr. 61×13 mm verwijst naar de doorsnedegrootte van de behuizing (breedte x hoogte). De productlengte kan worden gesneden op basis van de werkelijke apparatuur en PCB-lengte.

3. Kan de lengte van de aluminium behuizing worden aangepast?

Ja. De lengte van de aluminium extrusiebehuizing kan worden ingekort volgens de productvereisten. De specifieke lengte moet worden bevestigd in combinatie met materiaal, oppervlaktebehandeling en productstructuur.

4. Is het geschikt voor LED-verlichtingsmodules?

Zeer geschikt. De standaardgrootte van veel LED-kraalmodules op de markt is precies 61×13 mm. De behuizing van aluminiumlegering zorgt voor uitstekende warmteafvoerprestaties en de ultradunne hoogte van 13 mm is geschikt voor inbedding in lichtsleuven en verlichtingsapparatuur.

5. Kan er in de hoogte van 13 mm een ​​printplaat worden geplaatst?

Ja. De hoogte van 13 mm is precies ontworpen voor standaard 1,6 mm dikke PCB's en opbouwcomponenten. Specifieke bevestiging is nodig op basis van uw PCB-dikte en componenthoogte.

6. Is het geschikt voor buitenapparatuur?

Ja. Gemaakt van 6063 aluminium van luchtvaartkwaliteit, lichtgewicht en stevig. Het oppervlak is geanodiseerd voor corrosiebestendigheid en krasbestendigheid, kan zich aanpassen aan vochtige, stoffige en andere complexe omgevingen en voldoet aan de dubbele eisen van "lichtgewicht + stevig" voor drones en draagbare instrumenten.

7. Kunnen er gaten voor warmteafvoer in de aluminium behuizing worden gemaakt?

Ja. Boyuan Hardware kan warmteafvoersleuven, ventilatiegaten en andere warmteafvoerstructuren bewerken volgens klanttekeningen om apparatuur te helpen warmte af te voeren.

8. Wat moet ik doen als 61×13 mm niet geschikt is voor mijn printplaat?

U kunt ons de PCB-afmetingen, productstructuur of 3D-model sturen. Boyuan Hardware kan helpen bevestigen of de specificatie van 61 x 13 mm geschikt is volgens de werkelijke afmetingen, en kan ook andere aluminium profielspecificaties kiezen of aangepaste bewerking uitvoeren.
