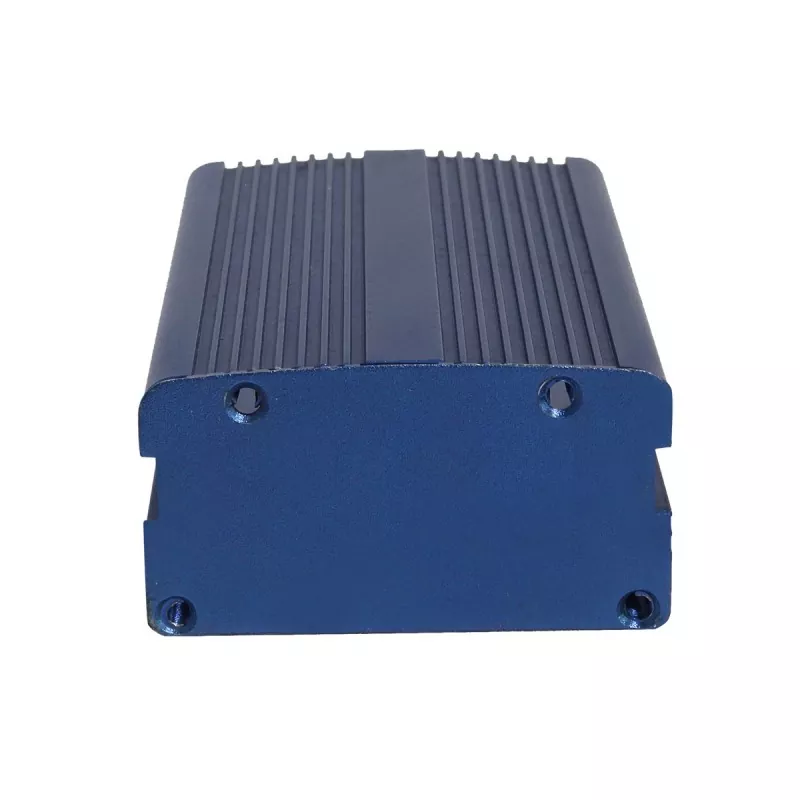

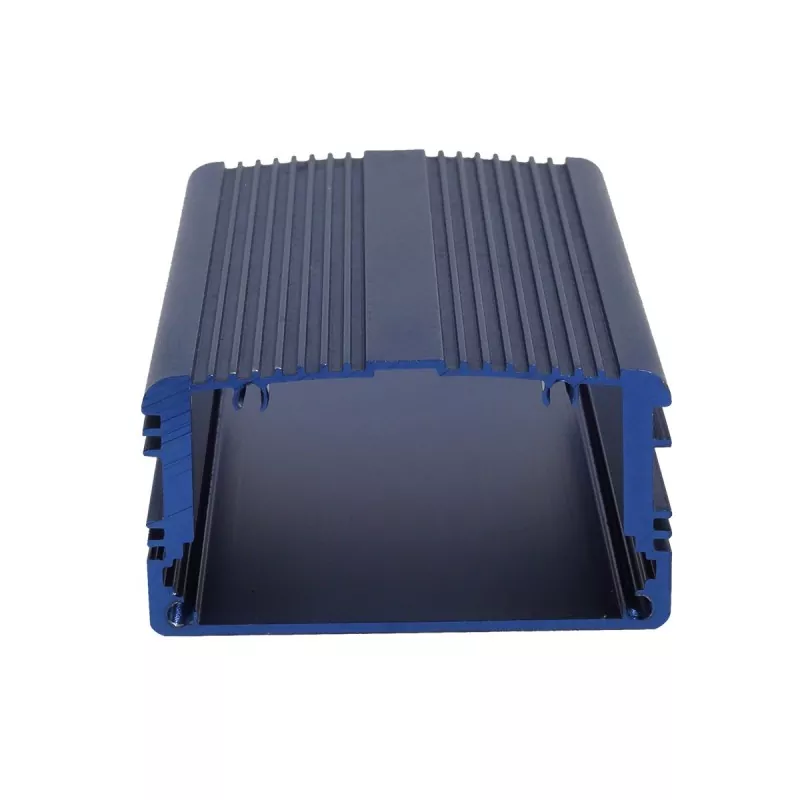

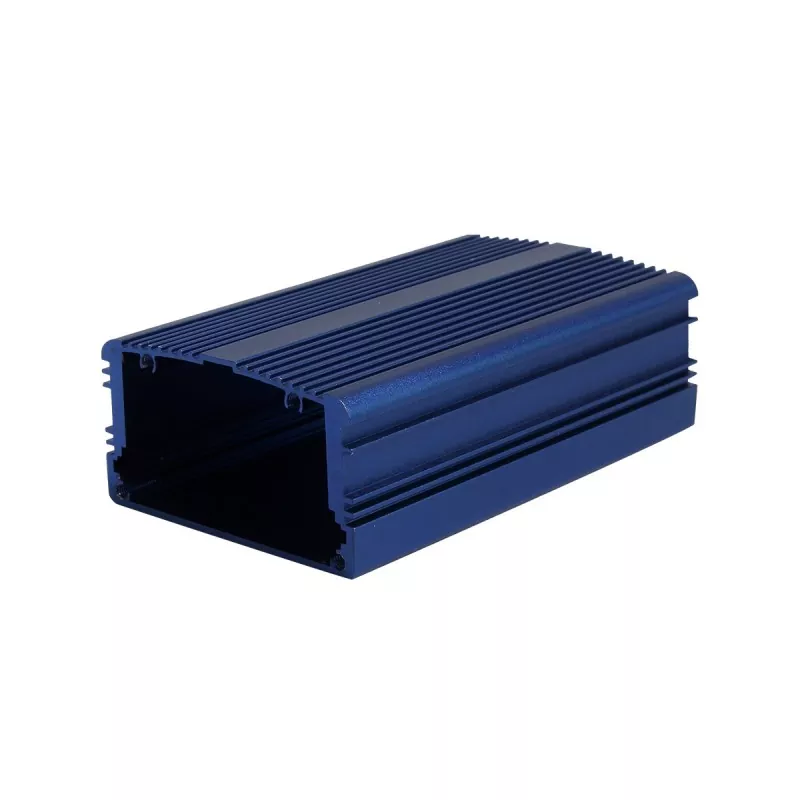

60 x 33 mm aluminium industriële schakelkastbehuizing

De breedte van 60 mm biedt voldoende PCB-lay-outruimte, geschikt voor grotere printplaten en meerdere naast elkaar geplaatste interfaces; de hoogte van 33 mm biedt voldoende interne verticale ruimte, geschikt voor hogere componenten (zoals elektrolytische condensatoren met een hoogte van ongeveer 30 mm, kleine transformatoren, relais, middelgrote koellichamen, enz.), waardoor complexere circuitsysteemintegratie wordt ondersteund.

De 60 x 33 mm aluminium industriële schakelkastbehuizing is bijzonder geschikt voor gebruik in instrumenten en meters, stroomcommunicatieapparatuur, metrotechniekapparatuur, medische apparatuur, openbare omroepsystemen, afschermkasten, behuizingen voor voertuigvoeding, videoservers, draadloze platforms, GPS/GPRS-modules, omvormerbehuizingen, anti-interferentiebehuizingen, CPU-koellichaambehuizingen, voedingsmodules, industriële besturingsapparatuur en andere middelgrote elektronische apparaten met hoge eisen aan de interne ruimte.

Productvoordelen

01 | 60 x 33 mm brede behuizing, middelhoog ontwerp

De doorsnede van 60 mm breed x 33 mm hoog biedt voldoende verpakkingsruimte voor middelgrote elektronische apparatuur.

De breedte van 60 mm is breder dan de gebruikelijke 52-58 mm-specificaties, biedt plaats aan grotere PCB-lay-outs en ondersteunt meer naast elkaar geplaatste functiemodules en interface-ontwerp, waardoor wordt voldaan aan de lay-outvereisten voor meerkanaals invoer/uitvoer; De hoogte van 33 mm handhaaft een gematigde apparaatdikte en biedt tegelijkertijd voldoende montageruimte voor componenten - de hoogte van 33 mm biedt plaats aan elektrolytische condensatoren van ongeveer 30 mm hoog, kleine transformatoren, relais en middelhoge koellichamen, ter ondersteuning van de integratiebehoeften van relatief complexe circuitsystemen.

02 | Aluminium extrusiestructuur

Het behuizingslichaam wordt gevormd door extrusie van een aluminiumlegering. De doorsnedegrootte van de aluminium extrusiebehuizing is vast, terwijl de lengte kan worden afgesneden op basis van de werkelijke productvereisten. Daarom kan de behuizing met dezelfde specificaties worden aangepast aan PCB's en elektronische modules van verschillende lengtes. Deze structuur is vooral geschikt voor elektronische producten die serieontwikkeling vereisen.

03 | Geschikt voor PCB-montage

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan zonder extra schroeven direct worden geplaatst en vastgezet.

04 | Ondersteuning voor CNC-bewerking op maat

Het standaardprofiel is slechts het uitgangspunt. Boyuan Hardware kan CNC-bewerkingen uitvoeren op de aluminium behuizing van 60 x 33 mm volgens klanttekeningen, waaronder:

• Interface-openingen (USB, RJ45, luchtvaartstekkers, BNC-interfaces, voedingsinterfaces, SMA-antenne-interfaces, enz.)
• Schroefgaten en positioneringsgaten
• Schroefdraadgaten en verzinkgaten
• Warmteafvoersleuven en ventilatiegaten
• Schermraamopeningen
• Knoopsgaten en schakelaarsgaten
• Montagegaten en gaten voor wandmontage
• Groeven en treden
• Afschuinen
• Andere aangepaste structuren

05 | Lengte aanpasbaar aan het product

60×33 mm is de doorsnedespecificatie van de behuizing en de productlengte kan worden gesneden op basis van de werkelijke afmetingen van de apparatuur. De specifieke bewerkbare lengte wordt bevestigd op basis van materiaal, oppervlaktebehandeling en productvereisten.

06 | Efficiënte warmteafvoerprestaties

Aluminiumlegering heeft een uitstekende thermische geleidbaarheid (thermische geleidbaarheid ongeveer 200W/(m·K)). Gecombineerd met het 60 mm brede ontwerp en het grote behuizingsoppervlak kan het interne voedingsapparaten effectief helpen de warmte af te voeren. Voor apparatuur met een grote warmteopwekking, zoals stroommodules en omvormers, is de aluminium behuizing zelf een efficiënt koellichaam.

07 | Uitstekende elektromagnetische afschermingsprestaties

De aluminium behuizing van 60 x 33 mm kan dienen als een goede elektromagnetische afschermingsoplossing. Het materiaal van de aluminiumlegering zelf heeft goede elektromagnetische afschermingsprestaties en in combinatie met de ruime interne ruimte van 33 mm kan het elektromagnetische interferentie effectief voorkomen, geschikt voor de bescherming van precisiecircuits en hoogfrequente modules.

08 | Metalen behuizing combineert structuur en uiterlijk

Aluminiumlegering is licht van gewicht en heeft goede structurele prestaties, terwijl de natuurlijke metaaltextuur behouden blijft. Door oppervlaktebehandelingen zoals borstelen, zandstralen en anodiseren kunnen verschillende uiterlijke effecten worden verkregen, waardoor elektronische apparatuur een professioneler productuiterlijk krijgt.

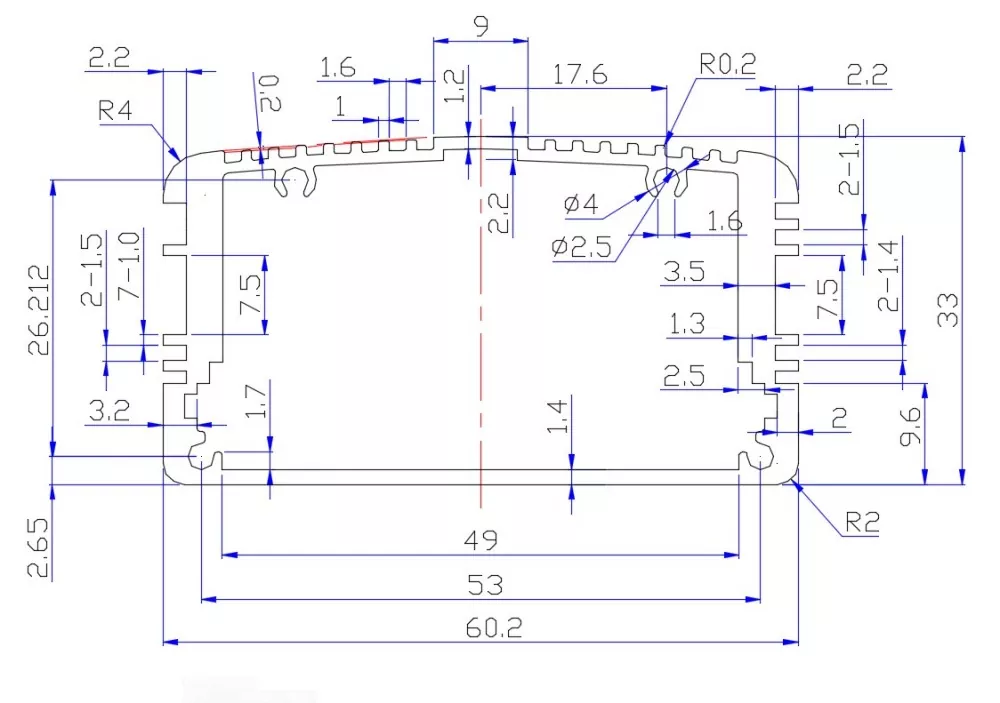

Technische specificaties

Opmerking: Specifieke materiaalkwaliteiten, wanddiktes, lengtebereiken, maattoleranties en oppervlaktebehandelingskleuren zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Voor welke producten is de aluminium behuizing van 60 x 33 mm geschikt?

60 x 33 mm behoort tot de categorie van middelhoge aluminium behuizingen met brede behuizing - de breedte van 60 mm biedt plaats aan grotere PCB's en meer naast elkaar geplaatste functiemodules; de hoogte van 33 mm biedt voldoende interne verticale ruimte voor grotere componenten en middelgrote koellichamen. Deze specificatie wordt veel gebruikt in instrumenten en meters, energiecommunicatie, metrotechniek, medische apparatuur, omroepsystemen en andere industrieën.

1. Instrumenten, meters en meetapparatuur

60×33 mm is een ideale verpakkingsoplossing voor instrument- en meterproducten:

• Instrument- en meterbehuizingen
• Instrumenten voor gegevensverzameling
• Behuizingen voor signaalgeneratoren
• Vermogensanalysatoren
• Testapparatuur
• Precisie meetinstrumenten
• Elektronische testapparatuur

Waarom is 60×33 mm geschikt voor instrumenten en meters? Instrumenten en meters hebben doorgaans een bredere PCB-indeling nodig om signaalverwerkingscircuits en meerdere interfaces mogelijk te maken. De breedte van 60 mm biedt voldoende montageruimte en de hoogte van 33 mm biedt plaats aan transformatoren, relais en middelhoge componenten. De behuizing van aluminiumlegering biedt goede bescherming voor instrumenten en meters, waardoor de impact van onnodige externe omgevingsfactoren wordt verminderd en daardoor de levensduur ervan wordt verlengd.

2. Vermogenscommunicatieapparatuur

• Vermogenscommunicatiemodules
• Metro technische communicatieapparatuur
• Signaalconversiemodules
• Apparatuur voor communicatiebasisstations
• Datatransmissiemodules
• Videoservers

Waarom is 60×33 mm geschikt voor stroomcommunicatie? Vermogenscommunicatieapparatuur heeft een bredere PCB-indeling nodig om meerdere communicatie-interfaces en verwerkingscircuits mogelijk te maken. De breedte van 60 mm ondersteunt meerdere interfaces naast elkaar, en de hoogte van 33 mm is geschikt voor gestapelde installatie van voedingsmodules en communicatiemodules.

3. GPS/GPRS-modules en positioneringsapparatuur

• GPS/GPRS-modulebehuizingen
• GPS-trackers voor voertuigen
• Apparaten voor het positioneren en volgen van activa
• Positioneringsmodules voor buiten
• Draadloze platformterminals

Waarom is 60×33 mm geschikt voor GPS-modules? GPS-trackingapparaten hebben een bredere PCB-indeling nodig om plaats te bieden aan GPS-modules, communicatiemodules, antennes en batterijen. De breedte van 60 mm biedt voldoende montageruimte, en de hoogte van 33 mm is geschikt voor batterijen met een hogere capaciteit of complexere circuits.

4. Voedingsmodules

• Schakelende voedingsmodules
• Behuizingen voor voertuigvoeding
• Omvormerbehuizingen
• Gelijkrichter aluminium behuizingen
• DC-DC-convertermodules
• Communicatie voedingen
• AC/DC-voedingen, gereguleerde voedingen

Waarom is 60×33 mm geschikt voor voedingsmodules? Voedingsmodules moeten meestal componenten bevatten zoals elektrolytische condensatoren (hoogte kan 30 mm bereiken), kleine transformatoren en koellichamen. De hoogte van 33 mm biedt voldoende montageruimte en de breedte van 60 mm is geschikt voor brede PCB-indelingen.

5. Afschermkasten en anti-interferentietoepassingen

De aluminium behuizing van 60 x 33 mm kan dienen als een uitstekende elektromagnetische afschermingsoplossing:

• Elektronische afschermingskasten
• Behuizingen voor interferentieapparaten
• Afscherming van hoogfrequente modules
• Precisiecircuitbeschermingsdozen
• CPU-koellichaambehuizingen

6. Medische apparatuur

• Behuizingen voor medische apparatuur
• Modules testen
• Modules voor bewakingsapparatuur
• Draagbare medische instrumenten

7. Industriële besturings- en automatiseringsmodules

• Industriële besturingen
• Programmeerbare logische controllermodules (PLC).
• Bewegingscontrolemodules
• Motoraandrijfmodules
• I/O-uitbreidingsmodules
• Automatisering besturingsapparatuur

8. Public Address- en audioapparatuur

• Apparatuur voor omroepinstallaties
• Versterkercircuits
• Audio-apparatuur

Aanpassingsartikel

Oppervlaktebehandeling

Anodiseren

Anodiseren is een van de meest gebruikte oppervlaktebehandelingsmethoden voor aluminium behuizingen. Het kan het uiterlijk en de oppervlakte-eigenschappen van het aluminium oppervlak veranderen en verschillende kleureffecten bereiken.

Zandstralen

Zandstralen kan een uniforme, matte textuur op het aluminiumoppervlak vormen, geschikt voor industriële elektronische apparatuur en instrumentbehuizingen.

Poetsen

Door te borstelen kunnen regelmatige metalen texturen ontstaan, waardoor het product een duidelijke metalen textuur van een aluminiumlegering behoudt.

Lasergravure

Het volgende kan op het oppervlak van de aluminium behuizing van 60×33 mm worden bewerkt:

• Logo
• Productmodel
• Interface-identificatie
• Productnummer
• Tekst en patronen

Zeefdruk

Geschikt voor het bewerken van meerkleurige logo's, tekst en functie-identificatie.

Waarom kiezen voor Boyuan-hardware?

Voor fabrikanten van elektronische apparatuur is het belangrijker of de leverancier de ondersteunende bewerkingen zoals lengte, eindplaten, interface-openingen, schermvensters, montagegaten, warmtedissipatiestructuren, PCB-structuren, oppervlaktebehandeling en logo's kan voltooien in overeenstemming met het daadwerkelijke product.

Boyuan Hardware richt zich al meer dan 20 jaar op de industrie van aluminium behuizingen en aluminium chassis, met ongeveer 10.000 vierkante meter aan productieruimte in de fabriek, en biedt op maat gemaakte bewerking van aluminium behuizingen.

Van het standaard aluminium profiel van 60 x 33 mm tot de CNC-gefreesde elektronische behuizing, we kunnen bewerken volgens de productvereisten van de klant.

Als u op zoek bent naar een aluminium industriële schakelkastbehuizing van 60 x 33 mm, kunt u uw PCB-afmetingen, producttekeningen of 3D-modellen sturen. We kunnen de specificatie, bewerkingsmethode en aanpassingsplan bevestigen op basis van uw productstructuur.

Workshopshow

Veelgestelde vragen

1. Voor welke producten is de aluminium behuizing van 60×33 mm geschikt?

60×33 mm behoort tot de categorie van middelhoge aluminium behuizingen met brede behuizing. Kerntoepassingen zijn onder meer instrumenten en meters, stroomcommunicatieapparatuur, metrotechnische apparatuur, medische apparatuur, omroepsystemen, afschermkasten, behuizingen voor voertuigvoeding, videoservers, draadloze platforms, GPS/GPRS-modules, omvormerbehuizingen, behuizingen voor interferentieapparatuur, CPU-koellichaambehuizingen, voedingsmodules, industriële besturingsapparatuur, enz. De breedte van 60 mm biedt voldoende ruimte voor de printplaat, en de hoogte van 33 mm biedt plaats aan grotere componenten.

2. Is 60×33 mm de lengte van de behuizing?

Nr. 60×33 mm verwijst naar de doorsnedegrootte van de behuizing (breedte x hoogte). De productlengte kan worden gesneden op basis van de werkelijke apparatuur en PCB-lengte.

3. Kan de lengte van de aluminium behuizing van 60 x 33 mm worden aangepast?

Ja. De lengte van de aluminium extrusiebehuizing kan worden ingekort volgens de productvereisten. De specifieke lengte moet worden bevestigd in combinatie met materiaal, oppervlaktebehandeling en productstructuur.

4. Is de hoogte van 33 mm geschikt voor elektrolytische condensatoren?

Ja. Gemeenschappelijke elektrolytische condensatoren zijn gewoonlijk 25-30 mm hoog, en de interne hoogte van 33 mm is hier volledig geschikt voor. Afhankelijk van de afmetingen van uw component is een specifieke bevestiging nodig.

5. Kan er in de hoogte van 33 mm een ​​transformator worden geplaatst?

Ja. De hoogte van 33 mm biedt plaats aan kleine transformatoren, relais en andere grotere componenten. Afhankelijk van de afmetingen van uw transformator is een specifieke bevestiging nodig.

6. Is 60×33 mm geschikt voor het afschermen van dozen?

Zeer geschikt. Het materiaal van de aluminiumlegering zelf heeft goede elektromagnetische afschermingsprestaties en de ruime interne ruimte van 33 mm is geschikt voor complexe circuitsystemen, waardoor elektromagnetische interferentie effectief wordt voorkomen.

7. Is 60×33 mm geschikt voor voedingsmodules?

Zeer geschikt. Vermogensmodules moeten meestal componenten bevatten zoals elektrolytische condensatoren en transformatoren. De hoogte van 33 mm biedt voldoende montageruimte en de breedte van 60 mm is geschikt voor brede PCB-indelingen.

8. Kunnen er gaten voor warmteafvoer in de aluminium behuizing worden gemaakt?

Ja. Boyuan Hardware kan warmteafvoersleuven, ventilatiegaten en andere warmteafvoerstructuren bewerken volgens klanttekeningen om apparatuur te helpen warmte af te voeren.

9. Kunnen SMA-antenne-interfaces machinaal worden bewerkt?

CNC-bewerkingen kunnen worden uitgevoerd op de overeenkomstige interfaceposities volgens klanttekeningen. De breedte van 60 mm maakt het naast elkaar plaatsen van meerdere interfaces mogelijk. Of het specifiek geschikt is voor machinale bewerking, moet worden bevestigd aan de hand van de interface-afmetingen en de behuizingsstructuur.

10. Kunnen er verschillende kleuren worden geselecteerd?

Ja. De aluminium behuizing kan verschillende uiterlijkeffecten bereiken door processen zoals anodiseren, en de kleur kan willekeurig worden aangepast aan de eisen van de klant.
