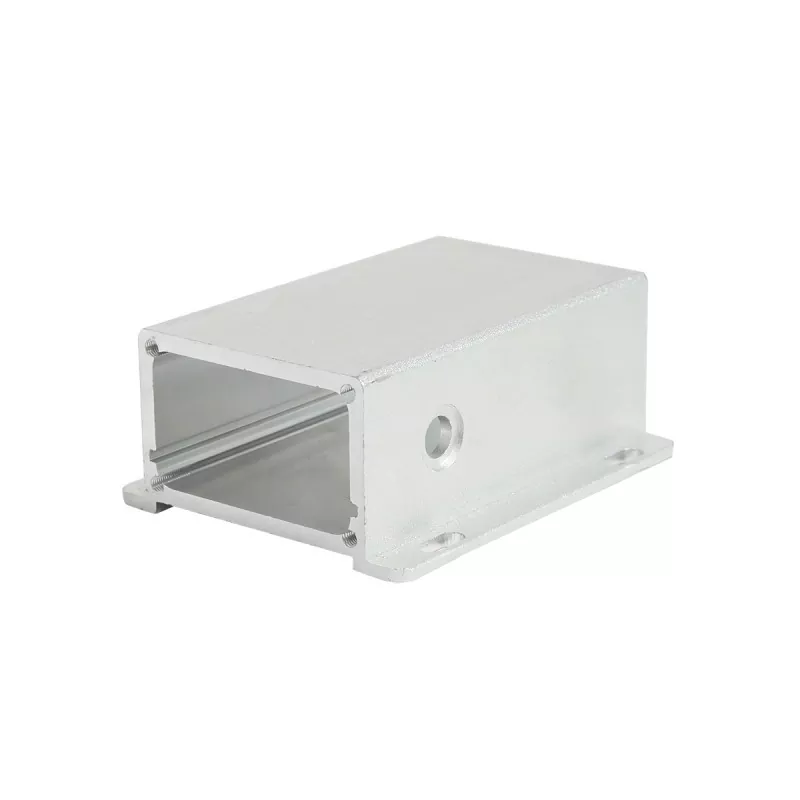

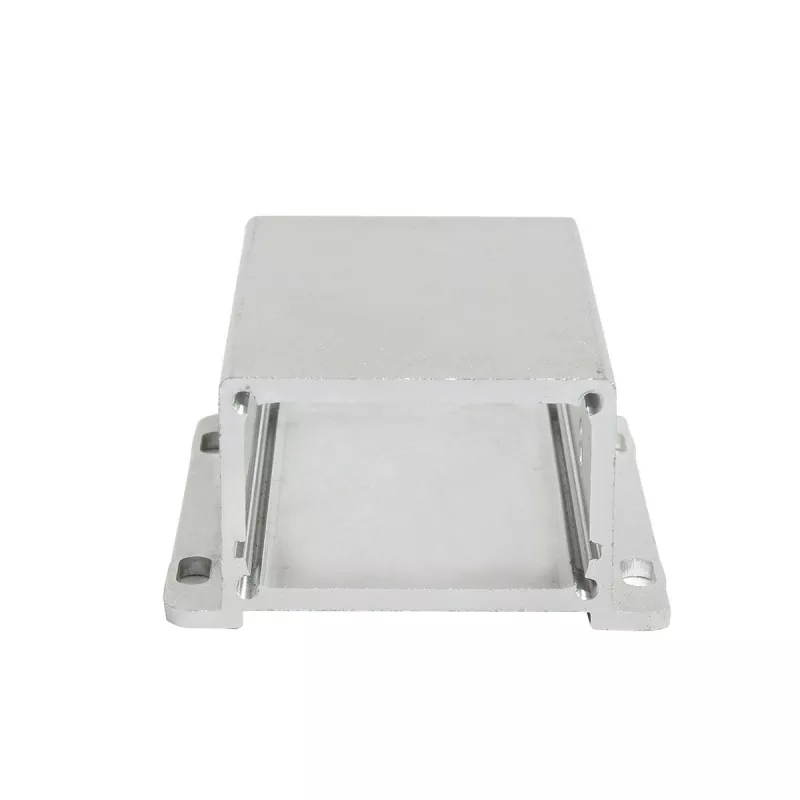

63 x 32,5 mm aluminium behuizing voor elektronische apparatuur

De aluminium elektronische apparatuurbehuizing van 63 x 32,5 mm is een middelgrote, compacte behuizing van geëxtrudeerd aluminium elektronische apparaten, geschikt voor elektronische producten die een bepaalde hoeveelheid interne montageruimte nodig hebben, terwijl het totale apparaatvolume onder controle blijft.

De breedte van 63 mm biedt meer zijdelingse lay-outruimte voor PCB's en elektronische componenten dan ultrasmalle aluminium behuizingen; De hoogte van 32,5 mm biedt plaats aan conventionele PCB's, connectoren en elektronische componenten van een bepaalde hoogte, terwijl het apparaatprofiel relatief compact blijft.

Daarom is dit formaat meer geschikt voor: elektronische apparatuur met middelgrote PCB-afmetingen, een gematigd aantal interfaces en componenten die niet laag in hoogte zijn, maar die niet de ruimte van een groot chassis vereisen.

Boyuan Hardware kan profielsnijden, drieassige CNC-bewerkingen, boren, tappen, interface-openingen, eindvlakbewerking, logoverwerking, oppervlaktebehandeling en assemblage op aluminium profielen uitvoeren volgens producttekeningen.

Waarom is 63×32,5 mm geschikt voor dit type elektronisch product?

63 mm breedte zorgt voor een flexibelere PCB-indeling

Vergeleken met smalle aluminium behuizingen van ongeveer 40-50 mm, biedt de breedte van 63 mm een ​​groter zijdelings montagegebied voor PCB's.

Voor sommige producten met bredere PCB's, of waarbij connectoren, terminals en elektronische componenten tegelijkertijd op de PCB moeten worden geplaatst, kan de grotere breedte het probleem van een te drukke componentlay-out verminderen.

Het is vooral geschikt voor producten die de ruimtevereisten van een kleine elektronische doos hebben overschreden, maar nog niet de afmetingenvereisten van een groot industrieel chassis hebben bereikt.

32,5 mm hoogte Geschikt voor conventionele elektronische componenten

De hoogte van 32,5 mm ligt in een relatief praktisch bereik.

Het heeft een grotere interne hoogte dan behuizingen met een ultralaag profiel, zoals 13 mm, 18 mm, 19 mm en 20 mm, en biedt plaats aan conventionele PCB's en connectoren, terwijl de apparaatdikte niet aanzienlijk wordt vergroot, zoals bij producten met een hoog profiel, zoals 40 mm, 48 mm en 80 mm.

Daarom is dit formaat meer geschikt voor: elektronische apparatuur die "een bepaalde componenthoogte vereist maar toch de nadruk legt op een compacte structuur."

63×32,5 mm vormt een meer gebalanceerde dwarsdoorsnede van het apparaat

In tegenstelling tot duidelijk platte behuizingen met een laag profiel, is de breedte-hoogteverhouding van 63×32,5 mm evenwichtiger.

Het kan zowel zijdelingse PCB-ruimte als een zekere verticale montageruimte bieden, dus het heeft een goed aanpassingsvermogen voor elektronische modules met relatief regelmatige interne structuren.

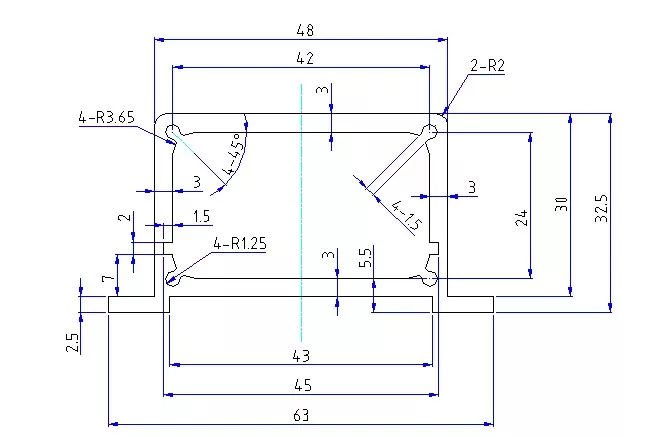

Technische specificaties

Opmerking: Aluminiumlegeringen, profielwanddikte, interne dwarsdoorsnedestructuur, beschikbare interne ruimte, lengtebereiken en specifieke toleranties moeten worden bevestigd volgens de werkelijke profielen en technische tekeningen.

Voor welke producten is de aluminium behuizing van 63 x 32,5 mm geschikt?

1 Industriële elektronische besturingsmodules

63×32,5 mm is meer geschikt voor industriële elektronische modules met een gecontroleerd volume, maar die intern nog steeds volledige stuurcircuits moeten installeren.

Dergelijke producten moeten doorgaans tegelijkertijd rekening houden met PCB's, stroominterfaces, besturingsinterfaces en indicatorcomponenten.

De breedte van 63 mm biedt goede zijdelingse lay-outruimte, terwijl de hoogte van 32,5 mm het apparaat relatief compact kan houden.

Daarom is het geschikt voor onafhankelijk werkende industriële elektronische besturingsmodules, in plaats van grote schakelkasten waarvoor veel printplaten en complexe interne structuren nodig zijn.

2 Data-acquisitie- en signaalconversiemodules

Bij producten voor data-acquisitie en signaalconversie moeten PCB's, connectoren en input/output-interfaces meestal tegelijkertijd in een beperkte ruimte worden geplaatst.

De breedte van 63 mm kan een bepaalde zijdelingse ruimte overlaten voor printplaten en interfaces, en de hoogte van 32,5 mm biedt plaats aan conventionele connectoren en elektronische componenten.

Daarom is deze maat meer geschikt voor:

• Data-acquisitiemodules
• Signaalconversiemodules
• Apparaten voor interfaceconversie
• Kleine signaalverwerkingsapparatuur

De aluminium elektronische apparatuurbehuizing van 63 x 32,5 mm is vooral geschikt voor producten met relatief complete functies, maar waarbij de totale apparaatgrootte nog steeds compact moet blijven.

3 communicatie-interfacemodules

Kleine interfacemodules in communicatieapparatuur moeten doorgaans tegelijkertijd communicatiecircuits, connectoren, indicatielampjes en stroominterfaces regelen.

De breedte van 63 mm biedt een ruimer interface-indelingsgebied dan smalle behuizingen, en de hoogte van 32,5 mm biedt plaats aan conventionele communicatie-PCB's en aanverwante componenten.

Daarom is dit formaat geschikt voor kleine elektronische communicatiemodules met één functie of meerdere interfaces, in plaats van grote communicatiechassis.

4 Kleine industriële meet- en testapparatuur

Sommige meet- en testapparatuur moeten PCB's, verbindingsinterfaces, knoppen of indicatielampjes installeren, maar het totale volume hoeft niet erg groot te zijn.

63×32,5 mm kan een evenwicht bereiken tussen interne ruimte en externe afmetingen.

De grotere breedte kan worden gebruikt om interfaces of bedieningsgebieden aan te brengen, en de hoogte van 32,5 mm kan basismontageruimte voor elektronische componenten bieden.

Daarom is het geschikt voor enkele compacte meet-, test- en elektronische instrumentmodules.

5 ingebouwde elektronische modules

Voor elektronische modules die in andere apparatuur moeten worden geïntegreerd, moet de behuizing doorgaans een evenwicht bieden tussen de interne montageruimte en het totale bezette volume.

Vergeleken met grotere aluminium behuizingen maakt 63 x 32,5 mm het gemakkelijker om het apparaatvolume te regelen, terwijl er meer interne ruimte is dan bij ultradunne behuizingen.

Daarom kan het worden gebruikt voor:

• Ingebouwde besturingsmodules
• Industriële interfacemodules
• Elektronische conversiemodules
• Interne functiemodules van het apparaat

Of het uiteindelijk geschikt is, moet worden bevestigd in combinatie met de inbouwpositie en werkelijke printplaatafmetingen.

Voor welk soort PCB is 63 x 32,5 mm geschikt?

Dit formaat is meer geschikt voor middelgrote PCB's met bepaalde eisen aan de laterale ruimte.

Bij het selecteren wordt aanbevolen om tegelijkertijd te overwegen:

PCB-lengte en -breedte → Posities van PCB-bevestigingsgaten → maximale componenthoogte → interfaceposities → kabelgeleiding → beschikbare interne ruimte van de behuizing.

Als de printplaat erg smal is, kan een kleiner aluminium profiel worden overwogen.

Als de printplaatbreedte groot is, maar de componenthoogte niet hoog, kan 63 x 32,5 mm relatief geschikte laterale ruimte bieden.

Als er aanzienlijk grotere voedingsmodules of andere componenten intern moeten worden geïnstalleerd, moet de daadwerkelijk beschikbare interne ruimte die overeenkomt met de hoogte van 32,5 mm verder worden bevestigd.

Hoe kies je tussen 63×32,5 mm en vergelijkbare formaten?

De positionering van 63 x 32,5 mm kan worden samengevat als: meer zijdelingse ruimte dan kleine aluminium behuizingen, maar vereist niet de grootte van een groot aluminium chassis.

Welke aangepaste bewerking kan worden geleverd voor de aluminium behuizing van 63 x 32,5 mm?

Boyuan Hardware kan nabewerking uitvoeren op aluminium profielen volgens de technische tekeningen van de klant.

Niet-standaard bewerking op basis van producttekeningen

Voor de aluminium behuizing van 63 x 32,5 mm vereisen daadwerkelijke projecten meestal verdere nabewerking in plaats van direct gebruik te maken van het onbewerkte profiel.

Een typisch bewerkingsproces omvat:

Profielsnijden → Kopvlakbewerking → Grensvlakopeningen → Montagegaten/tappen → Eindplaatbewerking → Logo → Oppervlaktebehandeling → Inspectie → Montage

Als de klant al over 2D-engineeringtekeningen of 3D-modellen beschikt, kunnen de bewerkingsposities volgens de tekeningen worden bevestigd.

Indien alleen de printplaat en productafmetingen beschikbaar zijn, is het ook mogelijk om eerst gebruik te maken van:

• PCB-afmetingen
• Componenthoogte
• Interface-indeling
• Lengte behuizing

om te beoordelen of 63×32,5 mm geschikt is voor de productstructuur.

Bewerkingsmogelijkheden

Boyuan Hardware heeft meer dan 20 jaar ervaring in de industrie van aluminium behuizingen en aluminium chassis, met een fabrieksoppervlak van ongeveer 10.000 vierkante meter en ongeveer 300 bestaande matrijzen.

De belangrijkste bewerkingsstappen omvatten:

• Aluminium profiel snijden
• Drie-assige CNC-bewerking
• Boren
• Tikken
• Eindvlakbewerking
• Interface-openingen
• Oppervlaktebehandeling
• Lasergraveren
• Zeefdruk
• Productinspectie
• Productmontage

De nabewerking van aluminium behuizingen kan worden uitgevoerd op basis van 2D-technische tekeningen van de klant, 3D-modellen, PCB-gegevens of productmonsters.

Aangepast bewerkingsproces

Stap 1 | Geef productinformatie op
Klanten leveren 2D-tekeningen, 3D-modellen, PCB-afmetingen of productmonsters.

Stap 2 | Bevestig profiel
Bevestig of de doorsnede van 63 x 32,5 mm voldoet aan de vereisten op het gebied van PCB-afmetingen, componenthoogte en montagestructuur.

Stap 3 | Bepaal de lengte
Bepaal de profielsnijlengte op basis van de totale afmetingen van het apparaat.

Stap 4 | Bevestig de nabewerking
Bepaal bewerkingsvereisten zoals interfaces, montagegaten, draadgaten, eindplaten en logo.

Stap 5 | Voorbeeldbewerking
Produceer monsters volgens projectvereisten en bevestig afmetingen en montagerelaties.

Stap 6 | Massaproductie
Voer massabewerking uit na monsterbevestiging.

Stap 7 | Inspectie en montage
Voer maat-, uiterlijk- en montagecontroles uit volgens de productvereisten.

Stap 8 | Verpakking en verzending
Verpak volgens productafmetingen, hoeveelheid en transportmethode.

Belangrijke punten voor monsterbevestiging

Het wordt aanbevolen om vóór massaproductie het volgende te bevestigen:

• Grootte van de behuizingsdoorsnede
• Lengte behuizing
• PCB-montagepositie
• Ruimte tussen printplaat en behuizing
• Componenthoogte
• Interface-posities
• Afmetingen opening
• Posities van montagegaten
• Draadspecificaties
• Eindplaat past
• Logo-positie
• Oppervlaktebehandelingseffect
• Algeheel montage-effect

Kwaliteit en gerelateerde documentatie

Boyuan Hardware kan gerelateerde product- en materiaaldocumentatie leveren volgens projectvereisten.

Momenteel beschikbaar:

• SGS-gerelateerde documentatie
• SVHC-gerelateerde documentatie
• Documentatie voor productinspectie
• Documentatie over productafmetingen en bewerkingsbevestiging

Als het project specifieke materiaal- of leveranciersauditvereisten heeft, kunnen deze vooraf in de onderzoeksfase worden bevestigd.

Verpakking en verzending

Overeenkomstige verpakkingsoplossingen kunnen worden ontwikkeld op basis van de lengte, oppervlakteconditie en bestelhoeveelheid van de aluminium behuizing van 63 x 32,5 mm.

Beschikbare opties:

• Individuele bescherming
• Antikrasbescherming
• Gelaagde verpakking
• Interne scheiding
• Buitenkartonnen verpakking
• Bulkverpakking in volledige kartonnen doos

De specifieke verpakkingsmethode wordt bepaald op basis van productafmetingen, hoeveelheid en transportvereisten.

Waarom kiezen voor Boyuan-hardware?

Meer dan 20 jaar ervaring in de aluminiumbehuizingsindustrie

Langdurige betrokkenheid bij de bewerking van aluminium behuizingen, aluminium chassis en aluminium structurele onderdelen.

Ongeveer. 10.000㎡ Fabriek

Uitgerust met productieomstandigheden voor het snijden van aluminiumprofielen, CNC-bewerkingen, oppervlaktebehandeling, bedrukken, inspectie en montage.

Ongeveer. 300 bestaande mallen

Bestaande aluminium profieloplossingen kunnen worden afgestemd op productafmetingen en structuur.

Drie-assige CNC-bewerking

Ondersteunt interface-openingen, boren, tappen, kopvlakbewerking en andere niet-standaard structurele bewerkingen.

Coördinatie van meerdere processen

Snijden, CNC, boren, tappen, oppervlaktebehandeling, lasergraveren, zeefdrukken, inspectie en montage kunnen afhankelijk van het project op elkaar worden afgestemd.

Veelgestelde vragen

Voor welke producten is de aluminium behuizing van 63 x 32,5 mm geschikt?

Geschikt voor elektronische producten met middelgrote PCB's, meer interfaces en de noodzaak om het apparaat compact te houden, zoals industriële elektronische besturingsmodules, data-acquisitiemodules, signaalconversieapparatuur, communicatie-interfacemodules en bepaalde meet- en testapparatuur.

Wat is het grootste kenmerk van 63×32,5 mm?

Het balanceert de laterale breedte en de hoogte van de behuizing. 63 mm kan een goede PCB- en interface-indelingsruimte bieden, en 32,5 mm kan het apparaat relatief compact houden.

Is 63×32,5 mm geschikt voor printplaten?

Het kan worden gebruikt voor PCB's van overeenkomstige afmetingen, maar de daadwerkelijke geschiktheid moet worden bevestigd op basis van de PCB-lengte en -breedte, de posities van de montagegaten, de componenthoogte en de interne structuur van het profiel.

Hoe hoog kunnen componenten zijn met een hoogte van 32,5 mm?

32,5 mm is de hoogte van de externe doorsnede. De werkelijk beschikbare interne hoogte moet worden afgetrokken van de wanddikte van het profiel en de interne structuur, en wordt berekend in combinatie met de PCB-montagepositie.

Kunnen connectoropeningen machinaal worden bewerkt?

Ja. Overeenkomstige interfacegaten kunnen worden bewerkt volgens connectormodellen en technische tekeningen.

Kunnen draadgaten worden bewerkt?

Ja, boren en tappen en andere CNC-nabewerkingen zijn mogelijk.

Kan de lengte van de behuizing worden aangepast?

Ja, profielsnijden kan worden uitgevoerd op basis van de werkelijke lengte van het apparaat.

Kunnen PCB-montagegaten machinaal worden bewerkt?

Ja, overeenkomstige bewerkingen kunnen worden uitgevoerd op basis van de posities van de PCB-montagegaten en de behuizingsstructuur.

Kunnen er monsters worden verstrekt?

Bij maatwerkprojecten kunnen monsters worden bevestigd op basis van de werkelijke vereisten.

16. Welke informatie wordt aanbevolen bij het navragen?

Om te bevestigen of de aluminium behuizing voor elektronische apparatuur van 63 x 32,5 mm geschikt is voor uw product, wordt aanbevolen het volgende te verstrekken:

• PCB-lengte en -breedte
• Posities van PCB-montagegaten
• Maximale componenthoogte
• Vereiste behuizingslengte voor het product
• Aantal interfaces
• Interfacetype
• Interface-posities
• Eindplaatstructuur
• Vereisten voor oppervlaktebehandeling
• Geschatte aankoophoeveelheid

Indien er nog geen volledige technische tekening is, kunt u eerst het volgende aanleveren:

PCB-afmetingen + maximale componenthoogte + productlengte + interface-indeling

voor voorlopige evaluatie.
