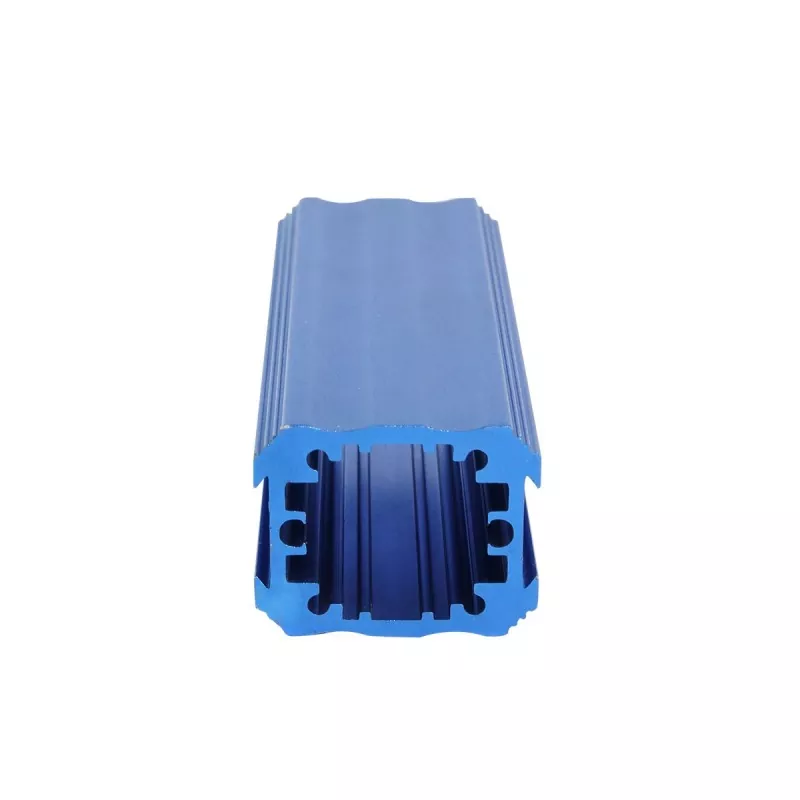

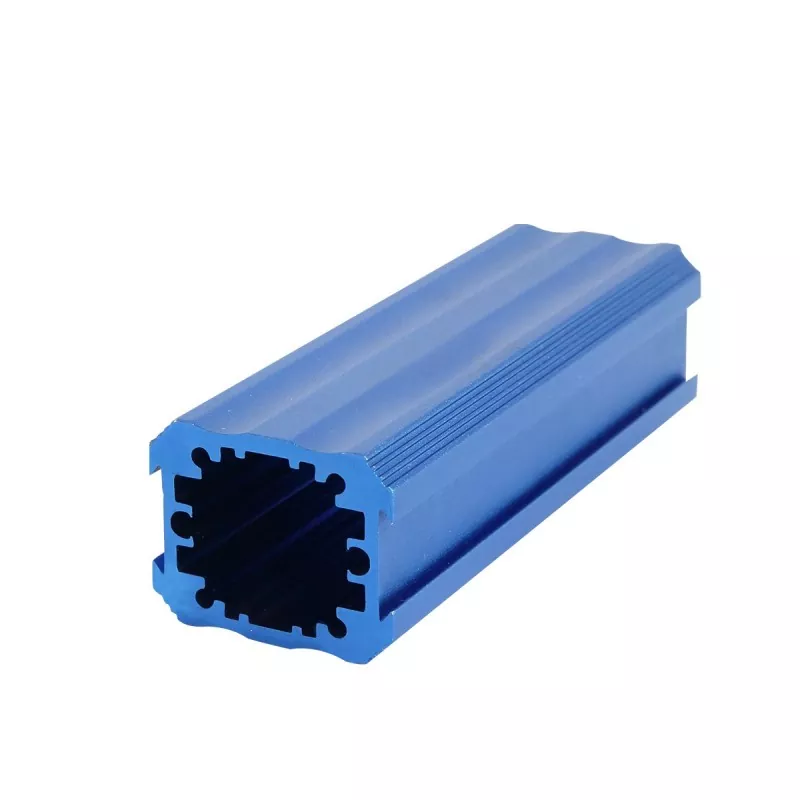

28 x 35 mm aluminium controllerbehuizing voor elektronisch regelsysteem

Vergeleken met kleinere elektronische behuizingen biedt de doorsnede van 28 x 35 mm meer installatieruimte voor PCB's, printplaten, connectoren en interne elektronische componenten, terwijl de totale footprint toch compact blijft. De aluminium controllerbehuizing van 28 x 35 mm voor elektronisch regelsysteem is een ideale keuze voor elektronische producten die een evenwicht vereisen tussen structurele bescherming, esthetische aantrekkingskracht, efficiëntie van de installatieruimte en een geminiaturiseerd ontwerp.

Belangrijkste voordelen

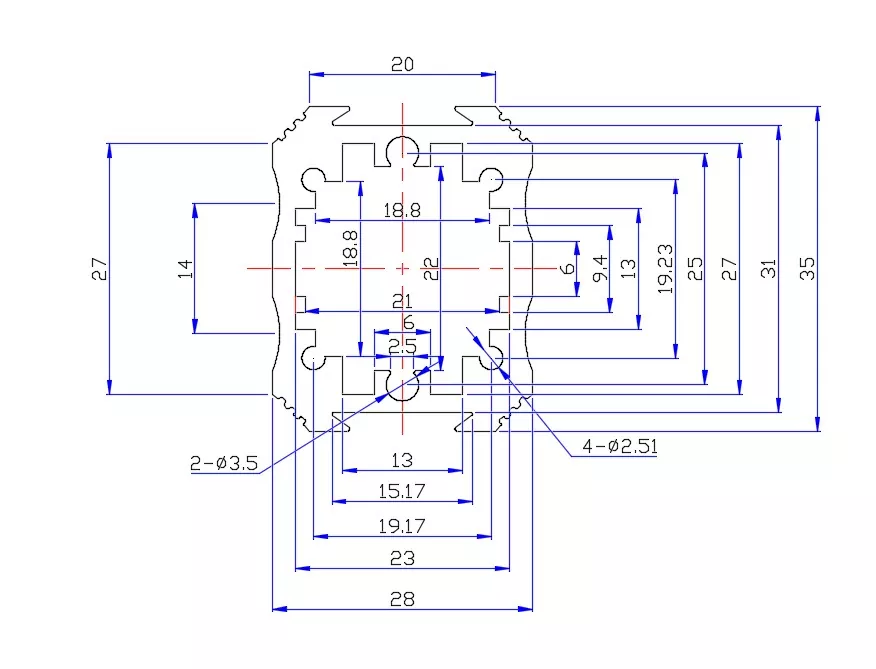

1. Compacte doorsnede van 28 x 35 mm

Het formaat van 28 x 35 mm is geschikt voor elektronische apparaten met beperkte ruimte; het maakt productminiaturisatie mogelijk terwijl er voldoende interne ruimte wordt gereserveerd voor PCB's, circuitmodules en connectoren.

Geschikt voor installatie in:

• Schakelkasten
• Automatiseringsapparatuur
• Instrumentatie- en testapparatuur
• Communicatieapparatuur
• Elektronische desktopapparaten
• Kleine eindapparaten

2. Aluminium profielstructuur Ideaal voor elektronische behuizingen

Aluminiumlegering biedt uitstekende mechanische sterkte en bewerkbaarheid, terwijl de metalen behuizing robuuste fysieke bescherming biedt voor interne elektronische componenten.

Voor PCB- en elektronische moduleproducten zorgen aluminium profielbehuizingen ook voor een strakke, professionele uitstraling.

3. Aanpasbare lengte

Hoewel de doorsnede is vastgesteld op 28 x 35 mm, kan de productlengte door middel van snijden worden aangepast aan de specifieke apparaat- en PCB-afmetingen.

Bijgevolg kan hetzelfde profiel van 28 x 35 mm worden gebruikt voor elektronische producten van verschillende lengtes zonder dat de hele behuizingsstructuur voor elke variatie opnieuw hoeft te worden ontworpen.

4. CNC-bewerking om aan de interfacevereisten te voldoen

Boyuan voert CNC-bewerkingen uit op de aluminium behuizingen volgens klanttekeningen, waaronder:

Geschikt voor welke producten?

De aluminium controllerbehuizing van 28 x 35 mm vertegenwoordigt een typisch compact formaat voor behuizingen van elektronische apparaten, waardoor deze bijzonder geschikt is voor PCB's, circuitmodules en kleine elektronische producten die zijn ontworpen voor integratie in grotere apparatuur.

① Industriële besturingsmodules

Geschikt voor:

• PLC-uitbreidingsmodules
• I/O-besturingsmodules
• Controllermodules
• Modules voor industriële data-acquisitie
• Signaalconversiemodules
• Besturingsmodules voor automatiseringsapparatuur

Deze producten vereisen doorgaans de integratie van PCB's, elektrische componenten en interfaces in een beperkte ruimte, waardoor compacte aluminium behuizingen ideaal zijn.

② Gegevensverzameling en sensormodules

Geschikt voor:

• Terminals voor data-acquisitie
• Sensormodules
• Modules voor milieumonitoring
• Meetmodules
• Signaalverwervingsmodules
• Bewakingsmodules op afstand

Deze apparaten zijn over het algemeen klein van formaat, maar vereisen bescherming voor interne PCB's, evenals voorzieningen voor connectoren, indicatielampjes of montagegaten.

③ IoT en Smart Control-apparaten

De aluminium behuizing van 28×35 mm is ook geschikt voor kleine IoT-apparaten en slimme besturingsmodules, zoals:

• IoT-besturingsmodules
• Slimme sensorknooppunten
• Afstandsbedieningsmodules
• Terminals voor gegevensoverdracht
• Slimme monitoringmodules
• Ingebouwde besturingsmodules

Voor elektronische modules die langdurige integratie in andere apparatuur vereisen, maken kleine aluminium behuizingen compacte structurele ontwerpen mogelijk.

④ Kleine communicatiemodules

Geschikt voor:

• Communicatiemodules
• Draadloze communicatieterminals
• Datatransmissiemodules
• Signaalconversiemodules
• Netwerkcommunicatiemodules
• Communicatiebesturingsmodules

Voor kleine communicatieapparaten die PCB's, communicatie-interfaces en elektronische componenten vereisen, biedt het profiel van 28×35 mm een ​​compacte aluminium behuizingsoplossing.

⑤ Instrumentatie- en testmodules

Geschikt voor:

• Kleine meetmodules
• Modules testen
• Interne modules voor inspectieapparatuur
• Gegevensweergavemodules
• Signaalverwerkingsmodules
• Interne controle-eenheden voor elektronische instrumenten

Het is bijzonder geschikt voor gebruik als een zelfstandige elektronische module binnen een groter systeem, in plaats van als behuizing voor een compleet, grootschalig apparaat.

Aanpassingsopties

Waarom kiezen voor deze aluminium behuizing?

Als uw product in de volgende categorieën valt, is de 28×35 mm aluminium controllerbehuizing voor elektronisch regelsysteem het overwegen waard:

Het vereist meer interne ruimte dan een ultrakleine behuizing biedt, maar toch mag het apparaat niet al te omvangrijk zijn.

Voorbeeld:

Printplaat + connectoren + indicatielampjes + montagestructuren

Als deze componenten de capaciteit van een kleine behuizing van 25 x 25 mm overschrijden, maar het product compact moet blijven, biedt het formaat van 28 x 35 mm meer flexibiliteit voor structureel ontwerp.

Naast standaard profielafmetingen biedt Boyuan secundaire bewerking op basis van productstructuren en technische tekeningen van klanten, waardoor de profielbehuizing geschikt is voor verschillende PCB's, connectoren, montagemethoden en apparaatconfiguraties.

Workshopshow

Veelgestelde vragen

Is de aluminium controllerbehuizing van 28×35 mm geschikt voor het huisvesten van een PCB?

Het is geschikt voor kleine printplaten en elektronische modules; de daadwerkelijke compatibiliteit moet echter worden geverifieerd op basis van PCB-afmetingen, componenthoogte, connectorplaatsing en interne structuur.

Kan de lengte van de aluminium behuizing van 28×35 mm worden aangepast?

Ja. De specificatie van 28 x 35 mm verwijst naar de afmetingen van de behuizing in dwarsdoorsnede; de werkelijke lengte kan worden aangepast aan de productstructuur en de PCB-grootte.

Kunnen uitsparingen voor interfaces worden bewerkt?

Ja. CNC-bewerkingen kunnen worden uitgevoerd volgens technische tekeningen om openingen te creëren voor USB-poorten, connectoren, netwerkinterfaces, indicatielampjes, knoppen, weergavegebieden, enz.

Kunnen schroefgaten en montagegaten machinaal worden bewerkt?

Ja. Bewerkingen zoals boren en tappen kunnen worden uitgevoerd om aan de specifieke montagevereisten van de klant te voldoen.

Voor welke industrieën is de 28×35mm behuizing geschikt?

I28 × 35 mm aluminium controllerbehuizing voor elektronisch regelsysteem is in de eerste plaats geschikt voor kleinschalige industriële besturing, communicatie, IoT, data-acquisitie, sensoren, instrumentatie en andere elektronische moduleproducten.
