35 x 18 mm geëxtrudeerde aluminium elektronische behuizing voor PCB

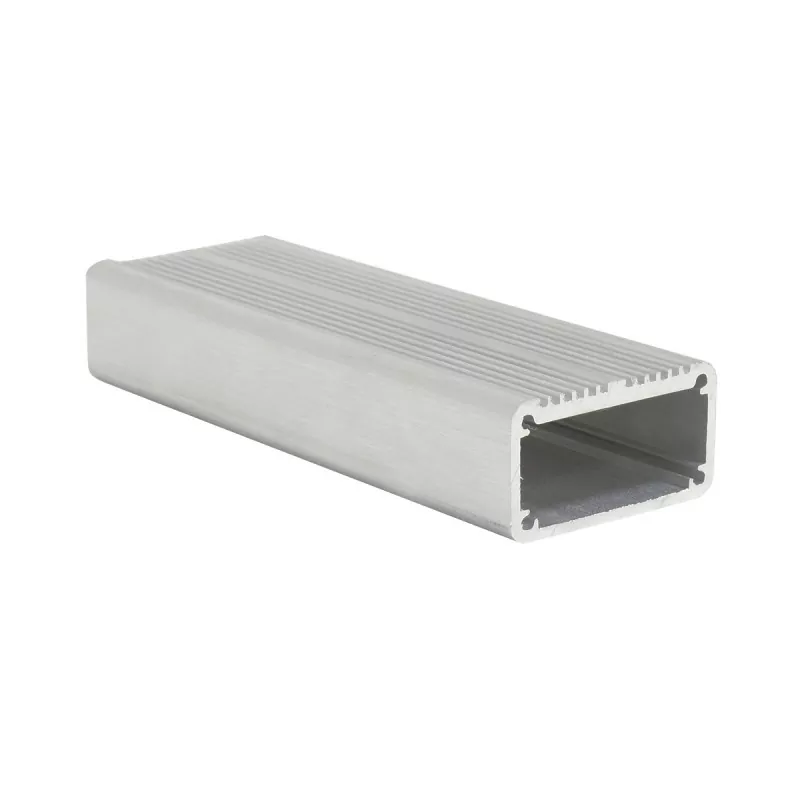

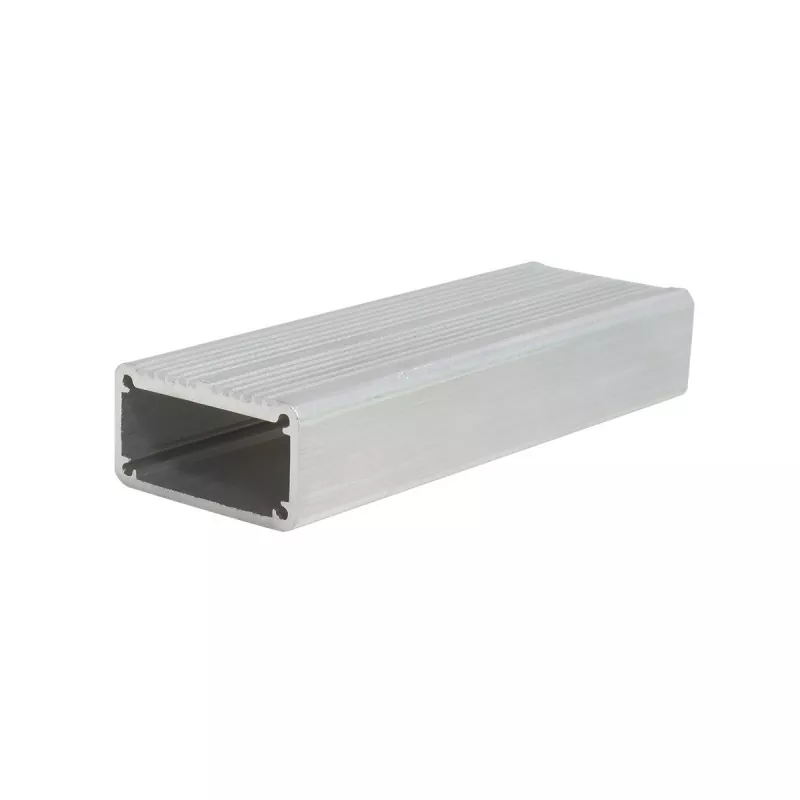

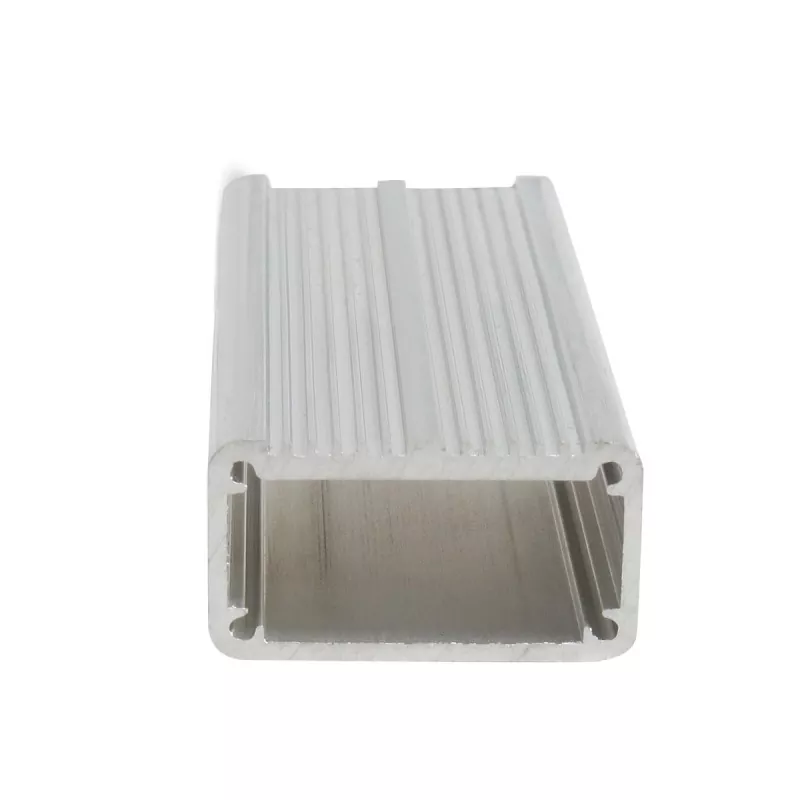

35 x 18 mm geëxtrudeerde aluminium elektronische behuizing voor PCB — een aluminium behuizing met plat profiel, ontworpen voor compacte PCB's, data-acquisitiemodules, sensoren, communicatie-eenheden en elektronica met beperkte ruimte. Met een breedte van 35 mm en een lage profielhoogte van 18 mm balanceert het bordmontageruimte met een minimale apparaatdikte.

Kernvoordelen

1. 35×18mm plat profiel

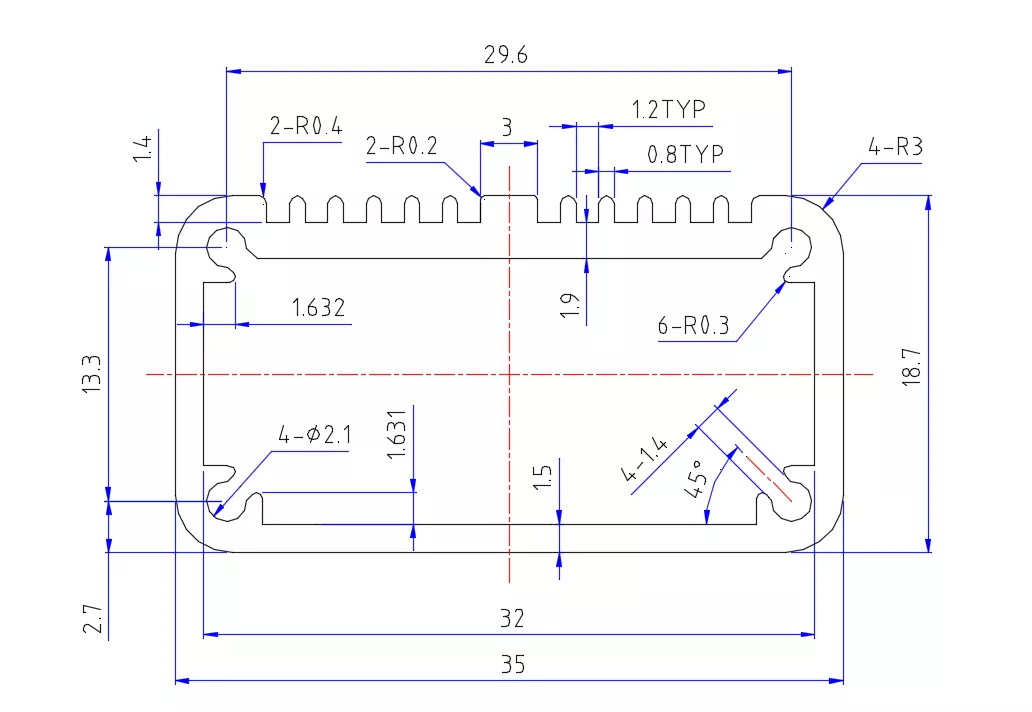

De doorsnede van 35 x 18 mm is een elektronische behuizingsstructuur met lage hoogte. Vergeleken met hogere aluminium behuizingen is dit platte profiel beter geschikt voor toepassingen met beperkte interne ruimte, waardoor de algehele apparaatdikte onder controle blijft. Geschikt voor: PCB-modules, kleine besturingsmodules, apparaten voor gegevensverzameling, sensormodules, elektronische communicatiemodules, ingebedde elektronische apparaten.

2. Ontworpen voor compacte PCB-elektronica

Aluminium extrusiebehuizingen kunnen structureel worden ontworpen rond PCB's en interne componenten, en worden aangepast aan verschillende producten door middel van lengtesnijden en daaropvolgende bewerking. Voor producten waarbij elektronische modules in andere apparatuur moeten worden gemonteerd, is de platte structuur van 35×18 mm bijzonder geschikt.

3. Ontwerp op lage hoogte voor apparaatminiaturisatie

De profielhoogte van 18 mm is een belangrijk kenmerk. De aluminium behuizing van 35 x 18 mm is meer bedoeld voor situaties waarin: PCB-functies al zijn gedefinieerd, maar de interne montagehoogte van het apparaat beperkt is. Wanneer bijvoorbeeld andere elektrische componenten, kabels of mechanische structuren in het apparaat moeten worden ondergebracht, helpt de lage behuizing de ruimte te beheersen die door de elektronische module wordt ingenomen.

4. Ondersteuning voor CNC-precisiebewerking

Volgens de technische tekeningen van de klant kan de aluminium behuizing verder worden verwerkt, waaronder:

Voor welke producten is het geschikt?

1. Elektronische PCB-modules

Dit is een belangrijke toepassingsrichting voor de 35×18 mm geëxtrudeerde aluminium elektronische behuizing voor PCB. Het kan worden gebruikt voor: PCB-besturingskaarten, elektronische functiemodules, ingebedde circuitmodules, kleine besturingscircuits, gegevensverwerkingsmodules, circuitconversiemodules. Vooral geschikt voor elektronische producten waarbij een printplaat in een lage metalen behuizing moet worden gemonteerd.

2. Data-acquisitiemodules

De aluminium behuizing van 35×18 mm is geschikt voor compacte data-acquisitieproducten, zoals: data-acquisitiemodules, signaalacquisitiemodules, dataverwerkingsmodules, bewakingsmodules op afstand, kleine detectiemodules. Deze apparaten moeten doorgaans plaats bieden aan PCB's, connectoren en elektronische componenten, terwijl de totale apparaatgrootte wordt verkleind.

3. Sensoren en slimme detectiemodules

Kan worden gebruikt voor: elektronische sensormodules, slimme sensorknooppunten, detectiemodules, modules voor het verzamelen van omgevingsgegevens, elektronische modules in bewakingsapparatuur. Voor elektronische sensoreenheden die in apparatuur of in beperkte ruimtes moeten worden geïnstalleerd, biedt de platte aluminium behuizing een goed ruimtelijk aanpassingsvermogen.

4. IoT-elektronische apparaten

De aluminium behuizing van 35 x 18 mm kan worden toegepast op enkele kleine IoT-elektronische modules, zoals: IoT-besturingsmodules, slimme monitoringmodules, datatransmissiemodules, afstandsbedieningsmodules, interne besturingseenheden van slimme apparaten. Vooral geschikt voor elektronische modules die met andere apparaten moeten worden geïntegreerd in plaats van als grote zelfstandige apparaten te worden gebruikt.

5. Communicatie- en signaalconversiemodules

Kan worden gebruikt voor: communicatiemodules, datatransmissiemodules, signaalconversiemodules, kleine elektronische communicatieapparaten, ingebedde communicatie-eenheden. Als het product voornamelijk uit een printplaat, circuitcomponenten en connectoren bestaat en er hoogte-eisen zijn, kan de 35×18 mm dienen als een compacte behuizingsoplossing.

6. Industriële besturings- en automatiseringsmodules

Geschikt voor: industriële besturingsmodules, besturingseenheden voor automatiseringsapparatuur, I/O-modules, signaalverwerkingsmodules, besturingscircuitmodules, elektronische besturingseenheden in apparatuur. Vergeleken met grote industriële schakelkasten is de 35×18mm geschikter als zelfstandige elektronische module in automatiseringsapparatuur.

Maatwerkartikelen

Waarom kiezen voor de aluminium behuizing van 35 x 18 mm?

Als uw product de volgende kenmerken heeft, kunt u voorrang geven aan 35×18 mm: Het PCB-formaat is relatief compact en het apparaat heeft hoogtebeperkingen voor de behuizing. Bijvoorbeeld: PCB + elektronische componenten + connectoren → hebben een metalen behuizing nodig ter bescherming → maar de interne montagehoogte van het apparaat mag niet te hoog zijn → 35×18 mm platte aluminium behuizing.

Daarom is de elektronische behuizing van geëxtrudeerd aluminium voor PCB's van 35 x 18 mm, vergeleken met gewone vierkante aluminium behuizingen, meer geschikt om de nadruk te leggen op: Laag profielontwerp / Compacte elektronica / Ruimtebesparende behuizing.

Boyuan-productievoordelen

Meer dan 20 jaar ervaring in de productie van aluminium behuizingen

Boyuan Hardware heeft meer dan 20 jaar ervaring in de productie van aluminium behuizingen en aluminium chassis, gericht op de lange termijn op de productie en verwerking van aluminium elektronische structurele onderdelen.

Ongeveer. 10.000㎡ Productiefabriek

Met een productieruimte van ongeveer 10.000 m2 kan het project voldoen aan de eisen van aluminiumbehuizingsprojecten, van monsters tot massaproductie.

Bewerking met meerdere processen

De meeste productieprocessen worden in eigen beheer uitgevoerd, waaronder: Snijden → CNC-bewerking → Boren/tappen → Oppervlaktebehandeling → Lasergraveren/zeefdruk → Inspectie → Assemblage.

Aangepaste bewerkingsondersteuning

Voor standaardprofielbehuizingen kan Boyuan verder mechanische bewerkingen uitvoeren volgens de PCB, interfaces, montagemethode en productstructuur van de klant, zodat de behuizing past bij het uiteindelijke elektronische apparaat.

Workshopshow

Veelgestelde vragen

Is de aluminium behuizing van 35×18 mm geschikt voor printplaten?

Het is geschikt voor compacte printplaten en elektronische modules. De werkelijke compatibiliteit moet worden bevestigd op basis van PCB-afmetingen, componenthoogte en interne structuur.

Voor welke producten is de aluminium behuizing van 35×18 mm geschikt?

Hoofdzakelijk geschikt voor elektronische PCB-modules, data-acquisitiemodules, sensormodules, IoT-apparaten, communicatiemodules, signaalconversiemodules en besturingsmodules voor industriële automatisering.

Kan de lengte van de aluminium behuizing van 35×18 mm worden aangepast?

Ja. 35×18 mm geeft de doorsnedegrootte aan en de productlengte kan worden gesneden en verwerkt volgens de PCB- en apparaatstructuur.

Is de aluminium behuizing van 35×18 mm geschikt voor apparaten met beperkte ruimte?

Ja. De lage profielhoogte van 18 mm maakt hem bijzonder geschikt voor elektronische producten waarbij eisen worden gesteld aan de apparaatdikte of montagehoogte.

Kunnen connectoropeningen machinaal worden bewerkt?

Ja. CNC-bewerkingen voor interfaces, connectoren, indicatielampjes, knoppen, enz. kunnen worden uitgevoerd volgens de technische tekeningen van de klant.

Kan een logo machinaal worden bewerkt?

Ja, lasergraveren en zeefdrukken worden ondersteund. De specifieke oplossing wordt bevestigd op basis van de productoppervlakte en ontwerpvereisten.
