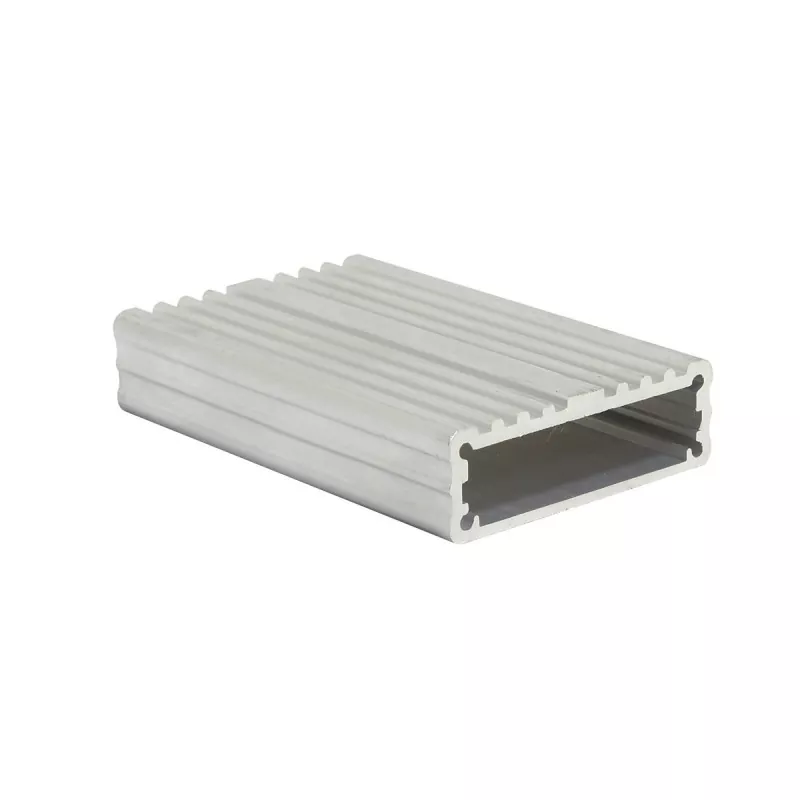

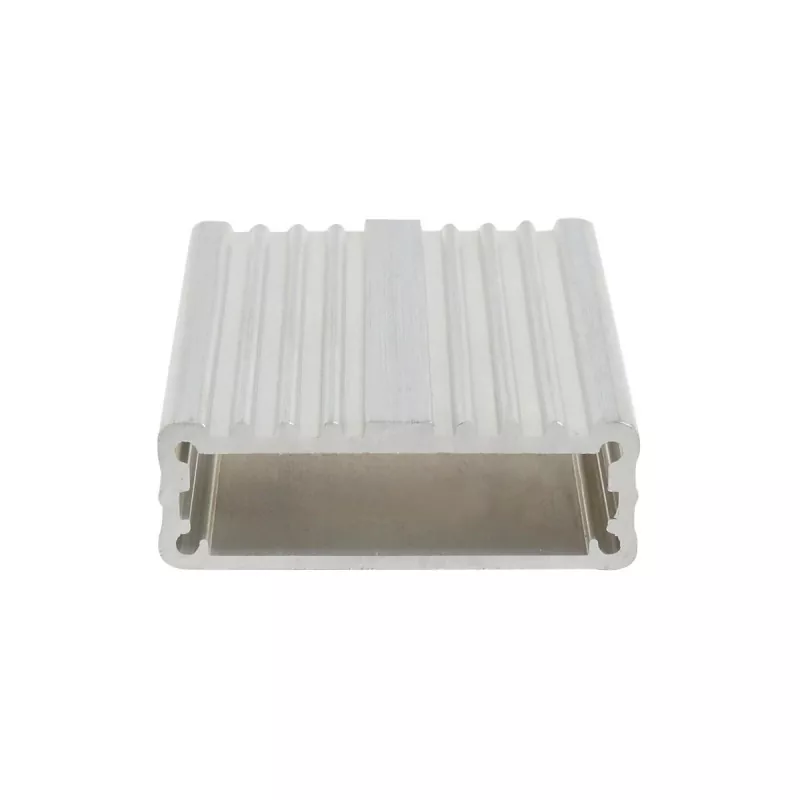

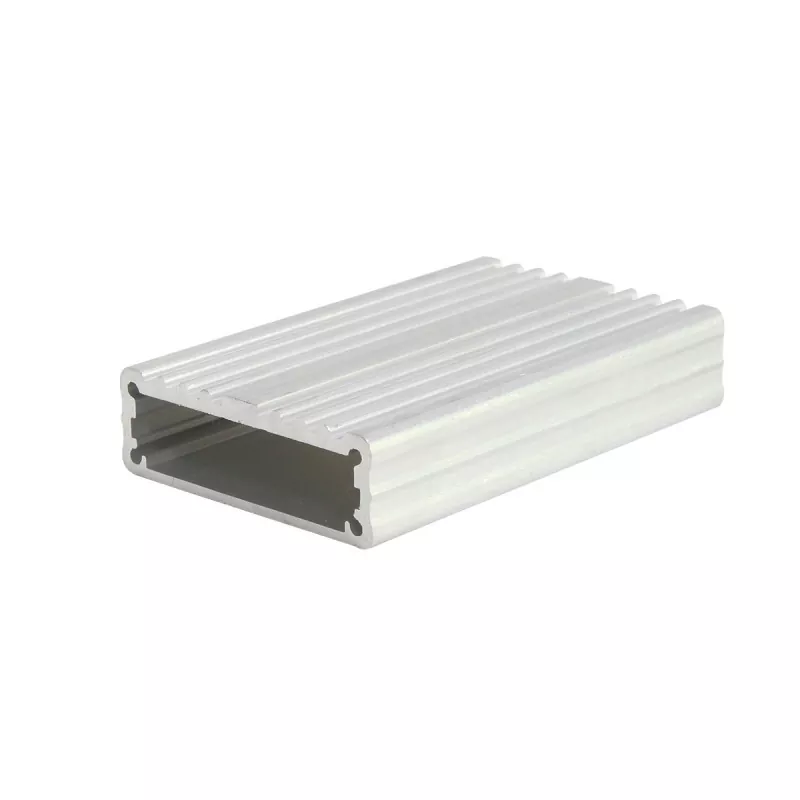

43 x 13 mm aluminium behuizing met ingebouwde elektronische module

Wanneer de interne componenthoogte van de elektronische module beperkt is en de totale productdikte moet worden gecontroleerd, kan de aluminium behuizing met laag profiel de ruimte die door de apparatuur wordt ingenomen effectief verminderen. De zijdelingse afmeting van 43 mm zorgt voor een bepaalde breedte van de printplaat. Door het "bredere + lagere" dwarsdoorsnedeontwerp biedt het structurele bescherming en installatieruimte voor platte elektronische modules. Boyuan heeft meer dan 20 jaar ervaring en het fabrieksoppervlak bedraagt ​​ongeveer 10.000 vierkante meter. Kom en overleg met ons.

Waar is het geschikt voor?

• Slanke PCB-modules
• Elektronische sensormodules
• Signaalconversiemodules
• Interfacemodules
• Data-acquisitiemodules
• Ingebouwde elektronische componenten
• Interne modules voor kleine instrumenten

De daadwerkelijke toepasbaarheid moet verder worden bevestigd op basis van PCB-afmetingen, componenthoogte, interfacevorm en interne montagestructuur.

Producteigenschappen

1. 13 mm lage hoogte, geschikt voor diktegevoelige producten

Het belangrijkste voordeel van de aluminium behuizing van 43 x 13 mm ingebedde elektronische module is geen "grote" interne ruimte, maar een lage totale hoogte.

Voor elektronische modules die in ruimtes met een beperkte dikte moeten worden geïnstalleerd, heeft de hoogte van de behuizing rechtstreeks invloed op de afmetingen van het eindproduct.

Daarom is 43×13 mm geschikter voor:

• Slanke elektronische apparaten
• PCB-modules met laag profiel
• Ingebouwde elektronische componenten
• Instrument interne elektronische modules
• Sensormodules
• Kleine signaalverwerkingsmodules

Als de interne elektronische componenten zelf weinig hoogte hebben, kan het gebruik van een behuizing met een doorsnede van 13 mm voorkomen dat een te diepe behuizing wordt gebruikt om de printplaat te huisvesten.

2. 43 mm breedte en 13 mm hoogte vormen een platte dwarsdoorsnede

De breedte-hoogteverhouding van 43×13 mm is vrij duidelijk.

Het is geen elektronische behuizing die dicht bij een vierkant ligt, maar eerder een platte structuur die neigt naar laterale uitzetting.

Deze structuur is geschikt voor een laterale PCB-layout, waarbij bijvoorbeeld circuitcomponenten, connectoren of signaalinterfaces langs de PCB-richting worden geplaatst.

Voor sommige producten die het volgende nodig hebben: een grotere printplaatruimte + een lagere apparaatdikte, is deze doorsnede geschikter dan een hoge en smalle behuizing.

3. Geschikt voor slanke printplaten en elektronische functiemodules

43 × 13 mm kan dienen als externe beschermende structuur voor PCB's.

Voor printplaten zonder grote componenten, transformatoren of hoge connectoren inwendig kan een snede op een vaste lengte worden uitgevoerd op basis van de PCB-lengte, gevolgd door het machinaal bewerken van interfaces en montagestructuren voor het eigenlijke product.

Veel voorkomende nabewerking omvat:

• Snijden met vaste lengte
• Eindvlak CNC-bewerking
• Interface-openingen
• Bewerking van montagegaten
• Bewerking van schroefdraadgaten
• Bewerking van PCB-bevestigingsstructuren
• Indicatielampje gaten
• Knoopsgaten
• Logo-bewerking

4. Vooral geschikt voor productseries

Als een elektronisch product PCB's heeft met verschillende lengtes maar in principe dezelfde dwarsdoorsnedestructuur, kan de dwarsdoorsnede van 43 x 13 mm ongewijzigd blijven terwijl alleen de profiellengte wordt aangepast.

Bijvoorbeeld:

• Korte lengte → kleine elektronische modules
• Middellange lengte → sensor-/conversiemodules
• Langere lengte → slanke besturings- of datamodules

Deze methode is geschikt voor serieontwikkeling van elektronische producten.

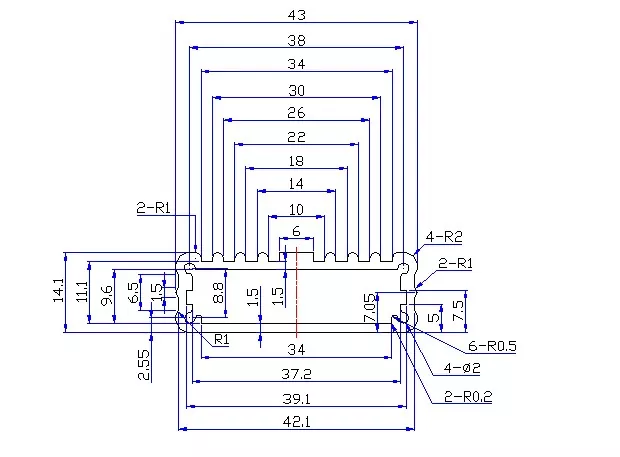

Technische specificaties

Opmerking: Specifieke kwaliteiten aluminiumlegeringen, profielwanddikte, interne structuur, lengtebereiken, bewerkingstoleranties en vereisten voor oppervlaktebehandeling moeten worden bevestigd volgens specifieke tekeningen of bestellingen.

Toepassingsbereik

1. Slanke elektronische PCB-modules

Een van de meest geschikte richtingen voor 43×13 mm zijn PCB-modules met lage hoogte.

Bijvoorbeeld:

• Regelcircuitmodules
• Signaalverwerkingsmodules
• Interfacemodules
• Conversiemodules
• Ingebouwde elektronische modules
• Kleine elektronische besturingskaarten

Deze producten vereisen meestal geen erg grote interne ruimte, maar hebben een bepaalde breedte van de laterale PCB-lay-out nodig, dus de vlakke structuur van 43×13 mm is geschikter.

2. Elektronische sensor- en detectiemodules

Kan voor sommige gebruikt worden:

• Sensormodules
• Signaalverwervingsmodules
• Detectiemodules
• Bewakingsmodules
• Data-acquisitiemodules
• Elektronische componenten van sensorinterface

De aluminium behuizing van 43 x 13 mm ingebedde elektronische module is vooral geschikt voor elektronische apparaten met dunne interne circuits en een beperkte totale productdikte.

3. Signaalconversie- en interfacemodules

Bijvoorbeeld:

• Signaalconversiemodules
• Interfaceconversiemodules
• Data-interfacemodules
• Communicatie-interfacemodules
• Modules voor elektrische signaalverwerking

Deze producten vereisen doorgaans een printplaat en een bepaald aantal connectoren, maar het totale volume is nog steeds klein.

4. Ingebouwde elektronische apparaten

43×13 mm kan worden gebruikt voor sommige elektronische modules die in andere apparaten moeten worden geïnstalleerd, bijvoorbeeld:

• Ingebouwde besturingsmodules
• Kleine elektronische bewakingsmodules
• Componenten voor gegevensverzameling
• Slimme elektronische modules
• Interne functiemodules van het apparaat

De lage structuur is vooral geschikt voor scenario's met beperkte montageruimte.

5. Interne elektronische modules voor kleine instrumenten

Kan ook gebruikt worden voor:

• Elektronische meetmodules
• Testmodules
• Instrumentbesturingsmodules
• Signaalverwerkingsmodules
• Detectieapparatuur interne componenten

Als er zich echter grote elektronische componenten in het product bevinden, kan de hoogte van 13 mm onvoldoende zijn en moet een hogere aluminium profielspecificatie worden geselecteerd.

Aanpasbare inhoud

Workshopshow

Veelgestelde vragen

Voor welke producten is de aluminium behuizing van 43 x 13 mm geschikt?

Vooral geschikt voor slanke PCB's, sensormodules, signaalconversiemodules, interfacemodules, data-acquisitiemodules en ingebedde elektronische componenten.

Waarom is de aluminium behuizing van 43 x 13 mm geschikt voor slanke elektronische apparaten?

Omdat de doorsnedehoogte van de behuizing slechts 13 mm bedraagt. Vergeleken met grotere aluminium profielbehuizingen is het geschikter voor elektronische apparaten met eisen aan de totale productdikte.

Kan er in de 43×13mm een ​​PCB worden geplaatst?

Ja, maar de specifieke aanpasbaarheid moet worden bevestigd op basis van de PCB-afmetingen, de componenthoogte en de interne structuur van het profiel.

Is 43×13 mm geschikt voor industriële besturingsapparatuur?

43×13 mm ingebedde elektronische module aluminium behuizing is meer geschikt voor industriële elektronische modules met lage hoogte, zoals signaalmodules, interfacemodules, acquisitiemodules, enz. Als het een controller is met veel interne componenten die grotere ruimte vereisen, moet een hogere behuizingsspecificatie worden overwogen.

Kan de lengte van de behuizing worden aangepast?

Ja. 43×13 mm vertegenwoordigt de doorsnedegrootte en de werkelijke productlengte kan op een vaste lengte worden gesneden volgens de PCB- en apparaatstructuur.
