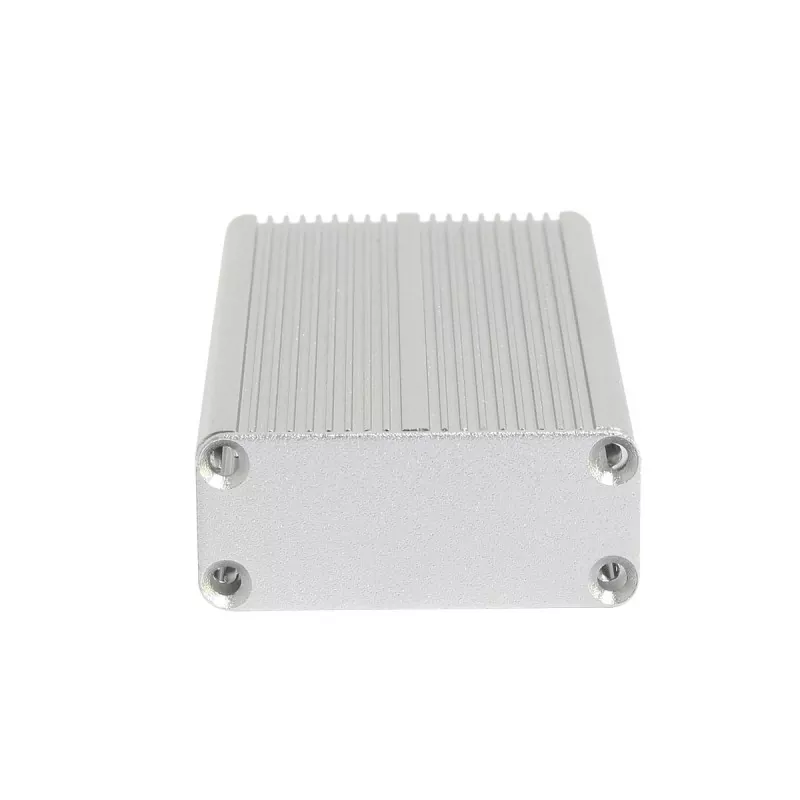

45 x 19 mm aluminium industriële elektronische modulebehuizing

De aluminium profielbehuizing kan op de gewenste productlengte worden gesneden en vervolgens worden gecombineerd met eindplaten, CNC-bewerking, montagegaten, interface-openingen, draadgaten, logo's en oppervlaktebehandeling om een ​​complete elektronische apparaatbehuizing te creëren. Boyuan Hardware, met meer dan 20 jaar ervaring, een fabriek van ~10.000㎡ en ongeveer 300 bestaande mallen, verzorgt het snijden, drie-assige CNC, boren, tappen, oppervlaktebehandeling, lasergraveren, zeefdruk, inspectie en montage in eigen huis.

Productdefinitie

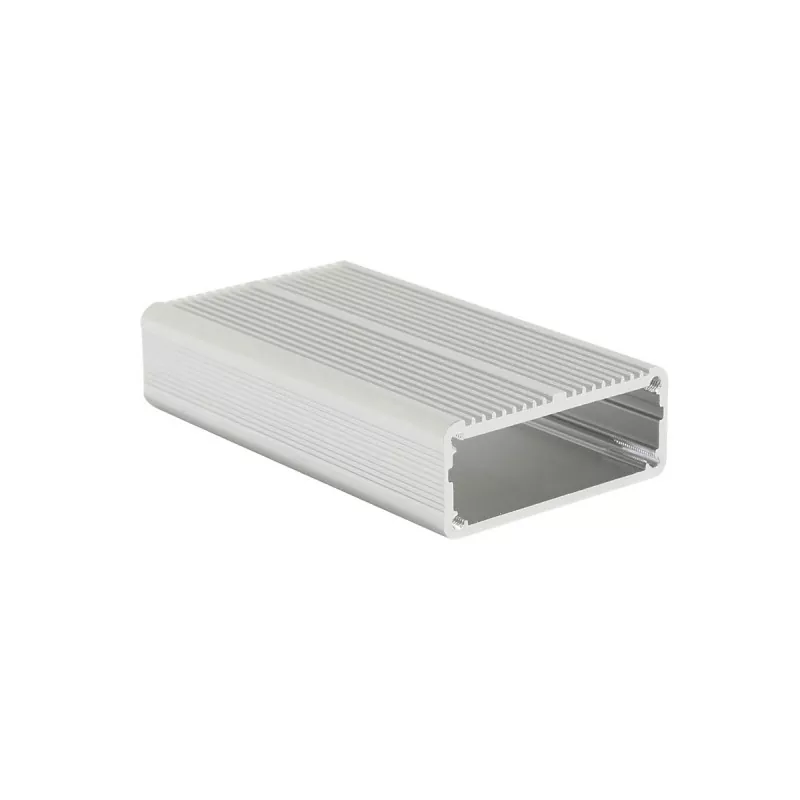

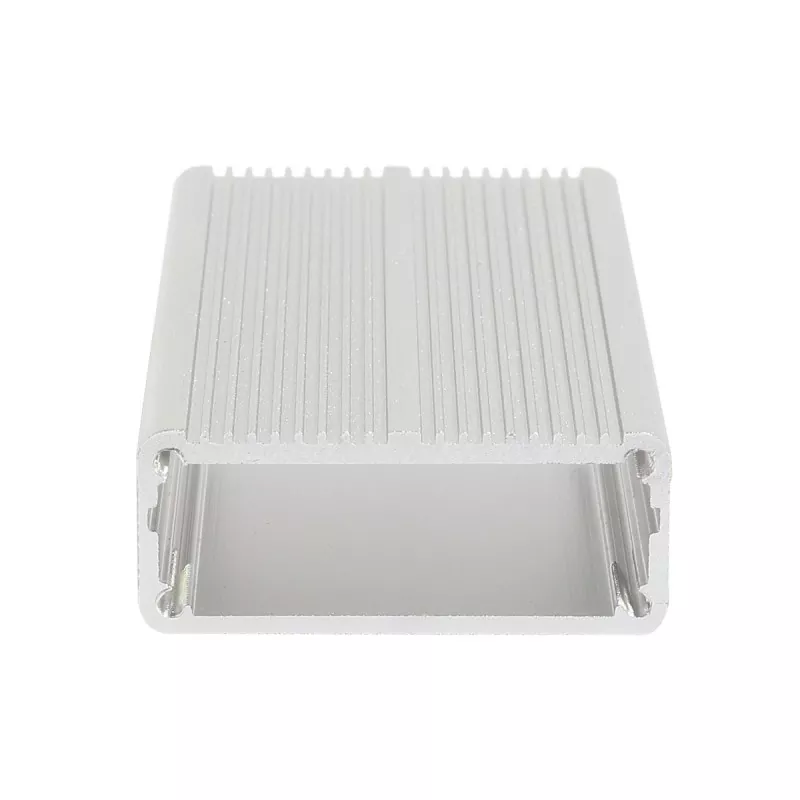

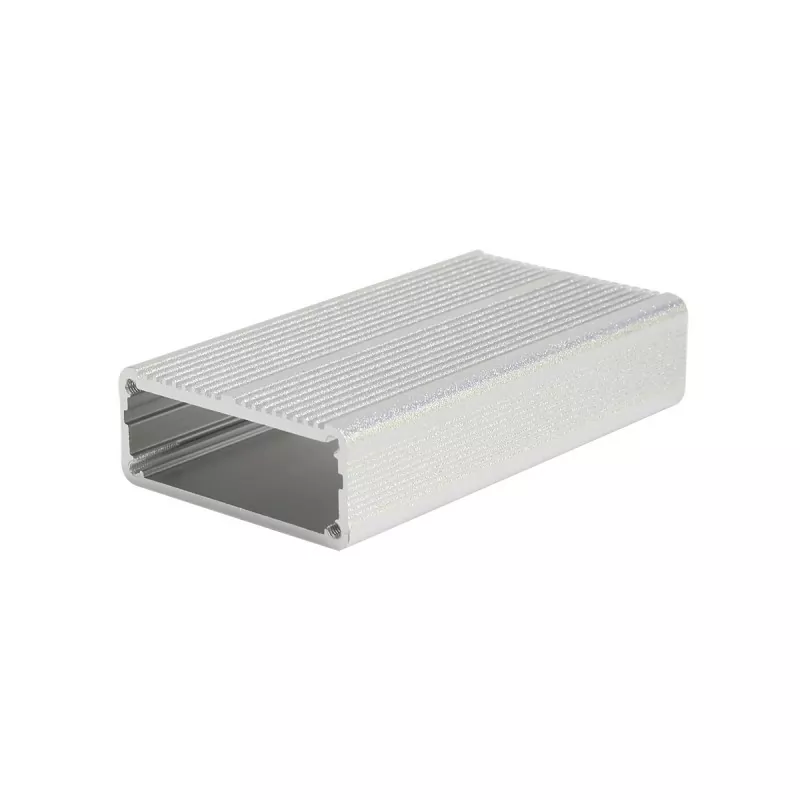

De aluminium behuizing van 45 x 19 mm is een behuizing van geëxtrudeerd aluminium met laag profiel voor elektronische apparaten met een doorsnede van ongeveer 45 x 19 mm.

Het meest opvallende kenmerk van deze specificatie is de combinatie van 45 mm laterale ruimte en 19 mm lage hoogte. Vergeleken met grotere behuizingen voor elektronische apparaten helpt het de algehele productdikte te beheersen; vergeleken met smallere behuizingen met laag profiel biedt de breedte van 45 mm meer zijdelingse lay-outruimte voor PCB's, connectoren en interfaces.

Daarom is deze aluminium behuizing meer geschikt voor:

• PCB-elektronische modules
• Signaalconversiemodules
• Data-acquisitiemodules
• Communicatie-interfacemodules
• Sensormodules
• Industriële besturingselektronicamodules
• Kleine meet- en testapparatuur
• Ingebouwde elektronische apparaten

De aluminium profielbehuizing kan op productlengte worden gesneden en worden gecombineerd met eindplaten, CNC-bewerking, montagegaten, interfacegaten, draadgaten, logo en oppervlaktebehandeling om een ​​complete elektronische apparaatbehuizing te vormen.

Productdetails

1. 45 mm breed, biedt betere zijdelingse lay-outruimte voor PCB's en interfaces

De breedte van 45 mm biedt relatief goede zijdelingse ruimte voor een elektronische behuizing met laag profiel.

Als het product tegelijkertijd printplaten, connectoren en interfaces intern moet rangschikken, biedt de breedte van 45 mm meer lay-outmarge, vergeleken met sommige smallere aluminium behuizingen.

45×19mm aluminium industriële elektronische modulebehuizing is vooral geschikt voor elektronische modules die meerdere interfaces aan het eindvlak of de zijkant moeten plaatsen, zoals:

• Communicatie-interfaces
• Stroominterfaces
• Klemmenblokken
• Indicatielampjes
• Knoppen
• Kleine connectoren

2. 19 mm lage hoogte, geschikt voor elektronische apparaten met diktevereisten

De hoogte van 19 mm is aanzienlijk lager dan conventionele compacte doorsneden zoals 25 mm en 29 mm, waardoor deze beter geschikt is voor producten waarbij de algehele apparaatdikte moet worden gecontroleerd.

Het is vooral geschikt voor PCB-producten met lage interne componenthoogtes.

Bijvoorbeeld:

• Slanke printplaat + interfaces → geschikt
• PCB + lage elektronische componenten → geschikt
• PCB + hogere relais/terminals/modules → interne hoogte moet eerst worden bevestigd

Voordat u een behuizing van 45 x 19 mm kiest, moet daarom de effectieve interne ruimte worden bevestigd op basis van de werkelijke PCB- en componenthoogten.

3. Brede en dunne dwarsdoorsnede, meer geschikt voor horizontale lay-out

Met 45 x 19 mm streven we niet simpelweg naar 'het dunste', maar streven we naar een balans tussen lage hoogte en zijdelingse ruimte.

Voor elektronische modules met relatief grote laterale PCB-afmetingen, maar die niet te dik willen zijn, heeft deze dwarsdoorsnedestructuur een goed aanpassingsvermogen.

4. Aluminium extrusiestructuur vergemakkelijkt de ontwikkeling van producten met verschillende lengtes

Als profieldoorsnede kan 45×19 mm in lengte worden aangepast aan de interne ruimte van verschillende producten.

Dezelfde doorsnede kan worden gebruikt om versies met meerdere lengtes te ontwikkelen:

• Korte versie: kleine printplaat of interfacemodules
• Middelgrote versie: printplaat + communicatie-/besturingscomponenten
• Lange versie: data-acquisitie of elektronische modules met meerdere interfaces

Bij productontwikkeling in dezelfde serie kan dit structurele veranderingen, veroorzaakt door verschillende kastdoorsneden, verminderen.

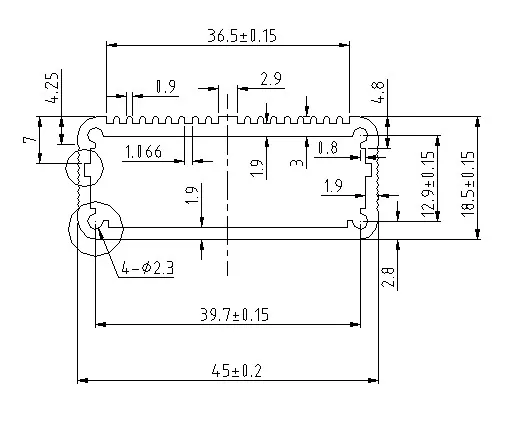

Technische specificaties

Specifieke parameters zoals de kwaliteit van de aluminiumlegering, de wanddikte van het profiel, de interne afmetingen, het lengtebereik, de bewerkingstoleranties en de kleuren van de oppervlaktebehandeling zijn afhankelijk van de werkelijke tekeningen en bestelvereisten.

Voor welke producten is het geschikt?

1. Elektronische PCB-modules

Dit is een relatief typische applicatierichting voor 45×19 mm.

Voor PCB-modules met lage hoogte kan de breedte van 45 mm worden gebruikt voor de lay-out van de printplaat en de interface, terwijl de hoogte van 19 mm de totale productdikte regelt.

Geschikt voor:

• PCB-besturingsmodules
• Elektronische besturingskaarten
• Ingebouwde elektronica
• Elektronische interfacemodules

2. Modules voor signaalconversie en data-acquisitie

Producten voor signaalconversie en data-acquisitie vereisen doorgaans PCB's, connectoren en meerdere interfaces, maar hebben niet noodzakelijkerwijs een zeer hoge behuizing nodig.

De breedte van 45 x 19 mm biedt ruimte voor interface-indeling, terwijl de hoogte van 19 mm ervoor zorgt dat het product compact blijft.

Geschikt voor:

• Signaalconversiemodules
• Data-acquisitiemodules
• Signaalinterfacemodules
• Sensorinterface-apparaten
• Meetmodules

3. Communicatie-interfacemodules

Voor elektronische modules die communicatie-interfaces moeten installeren, kan de breedte van 45 mm worden gebruikt om interfaces en printplaten te plaatsen, en de hoogte van 19 mm is geschikt voor producten met algemene dikte-eisen.

Bijvoorbeeld:

• Communicatie-interfacemodules
• Datatransmissiemodules
• Netwerkinterface-elektronica
• Industriële communicatiemodules

4. Elektronische sensor- en IoT-modules

Voor sensorbesturingskaarten, IoT-modules en kleine bewakingsapparatuur kan, als de hoogte van de interne elektronische componenten laag is, een aluminium extrusiebehuizing van 45 x 19 mm worden gebruikt ter bescherming.

Geschikt voor:

• Sensormodules
• IoT-elektronica
• Bewakingsmodules
• Slimme besturingsmodules
• Ingebouwde sensorapparaten

5. Kleine industriële besturingsmodules

45×19 mm kan worden gebruikt voor enkele kleinere industriële elektronische besturingsmodules, zoals:

• Besturingsinterfacemodules
• I/O-gerelateerde modules
• Signaalverwerkingsmodules
• Kleine besturingsborden
• Industriële communicatiemodules

Als er intern grotere terminals, relais of andere componenten zijn opgenomen, is het noodzakelijk om de geschiktheid te bevestigen op basis van de werkelijke hoogtes.

Welke constructies kunnen machinaal worden bewerkt?

Voor verschillende elektronische productstructuren kunnen verdere bewerkingen op het aluminium profiel en de uiteinden worden uitgevoerd.

Hoe kiest u tussen aluminium behuizingen van 45×19 mm en vergelijkbare afmetingen?

Het belangrijkste verschil tussen verschillende doorsnedegroottes is niet 'wat beter is', maar de verschillende vereisten voor interne ruimte en productdikte.

Wanneer is 45×19 mm het meest geschikt?

Als uw product:

• Relatief breed in zijdelingse PCB-afmetingen
• Niet hoog qua interne componenthoogte
• Moet de algehele apparaatdikte controleren

Dan is een behuizing van een aluminium industriële elektronische module van 45 x 19 mm een ​​specificatie die de moeite waard is om prioriteit aan te geven.

Omgekeerd, als er intern grotere connectoren, terminals, voedingsmodules of andere elektronische componenten zijn, moet prioriteit worden gegeven aan het bevestigen van de werkelijke interne ruimte die overeenkomt met de hoogte van 19 mm.

Bewerkingsmogelijkheden van aluminium behuizingen van Boyuan Hardware

Boyuan Hardware heeft meer dan 20 jaar ervaring in de industrie van aluminium behuizingen en aluminium chassis, met een fabrieksoppervlak van ongeveer 10.000 vierkante meter, en is al geruime tijd bezig met de bewerking van aluminium behuizingen, structurele onderdelen van aluminium profielen en behuizingen voor elektronische apparaten.

De meeste productieprocessen kunnen momenteel in eigen beheer worden uitgevoerd, waaronder:

• Aluminium profiel snijden
• Drie-assige CNC-bewerking
• Boren
• Tikken
• Oppervlaktebehandeling
• Lasergraveren
• Zeefdruk
• Productinspectie
• Productmontage

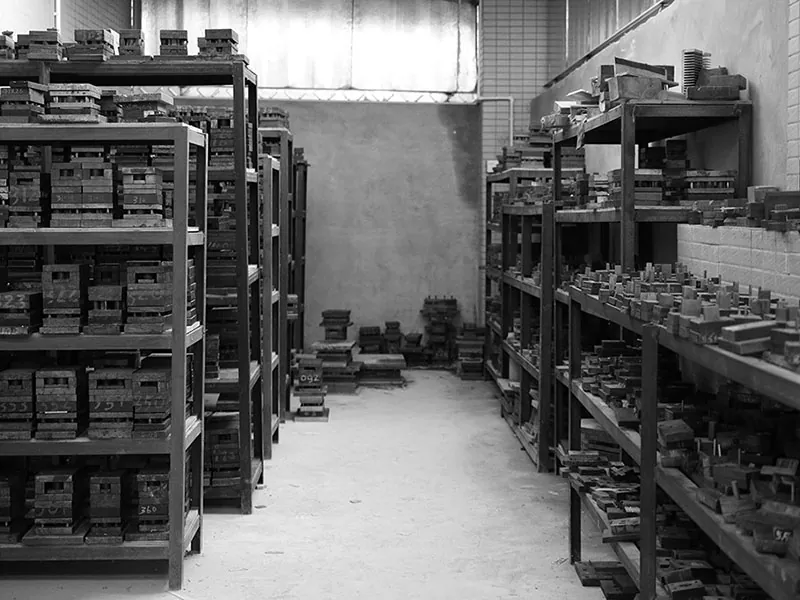

Het bedrijf beschikt over ongeveer 300 bestaande mallen en kan bestaande profielbronnen combineren om klanten te helpen bij het matchen van geschikte aluminium profieldoorsneden.

Voor producten die niet-standaard interfaces, montagegaten of eindvlakstructuren vereisen, kan verdere CNC-bewerking worden gebruikt om deze te realiseren.

Veelgestelde vragen

Vraag 1: Is de aluminium behuizing van 45 x 19 mm geschikt voor PCB's?

Geschikt voor elektronische PCB-modules met lage hoogte. Specifieke geschiktheid moet worden bevestigd op basis van PCB-afmetingen, componenthoogte en montagemethode.

Vraag 2: Wat is het verschil tussen 45×19 mm en 43×13 mm?

De behuizing van de industriële elektronische module van 45 x 19 mm is breder en groter, zodat de interne ruimte merkbaar ruimer is, geschikt voor producten die meer laterale PCB- en interface-indelingsruimte nodig hebben; 43×13mm is meer gericht op ultradunne elektronische modules.

Vraag 3: Wat is geschikter, 45×19 mm of 44×23 mm?

Als er meer aandacht wordt besteed aan de lage hoogte en totale dikte, kan 45×19 mm prioriteit krijgen; als intern een grotere montagehoogte van de componenten nodig is, kan 44×23 mm geschikter zijn.

Uiteindelijk moet dit worden bepaald op basis van de PCB, de componenthoogte en de interfacestructuur.

Vraag 4: Kan de lengte van 45 × 19 mm worden aangepast?

Lengtesnijden kan worden uitgevoerd op basis van de productstructuur en de werkelijke bewerkingsvereisten.

Vraag 5: Kunnen interfaces zoals USB en RJ45 machinaal worden bewerkt?

CNC-openingsbewerking kan worden uitgevoerd volgens interface-afmetingen en producttekeningen.

Vraag 6: Kunnen draadgaten en montagegaten worden bewerkt?

Ja. Boren, tappen en andere bewerkingen kunnen worden uitgevoerd volgens de montagevereisten.

Vraag 7: Kan er een logo op de behuizing worden aangebracht?

Productlogo's en identificatie kunnen naar wens worden bewerkt door middel van lasergraveren of zeefdrukken.

Vraag 8: Wat moet ik doen als ik niet weet of 45×19 mm geschikt is voor mijn product?

U kunt PCB-afmetingen, maximale componenthoogte, interfaceposities en algemene productafmetingen opgeven. Op basis van deze informatie kunnen we verder bevestigen of deze specificatie geschikt is.

Welke informatie is nodig om een ​​aluminium behuizing van 45 x 19 mm te kopen?

Indien u een offerte of maatwerk nodig heeft, is het raadzaam de volgende gegevens gereed te maken:

Als u momenteel niet over volledige behuizingstekeningen beschikt, kunt u ook eerst productafmetingen, PCB- of interne structuurinformatie opgeven ter voorlopige bevestiging.

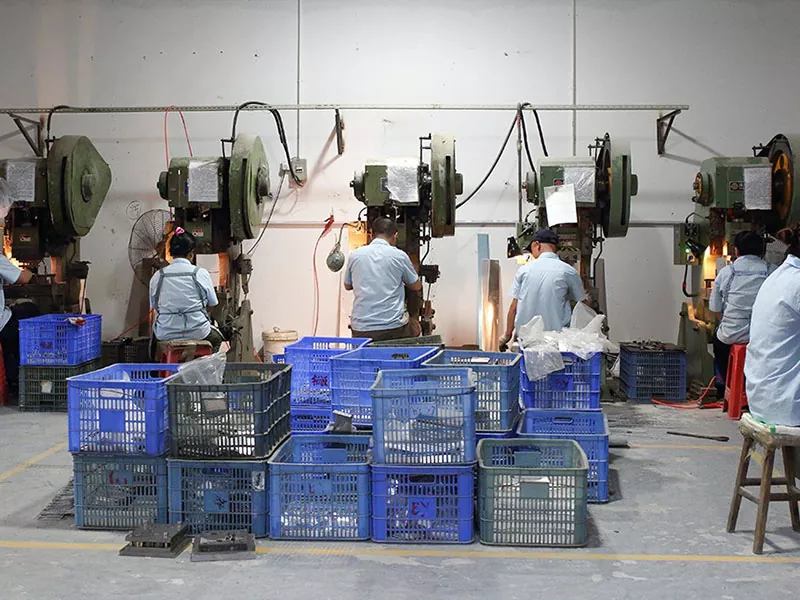

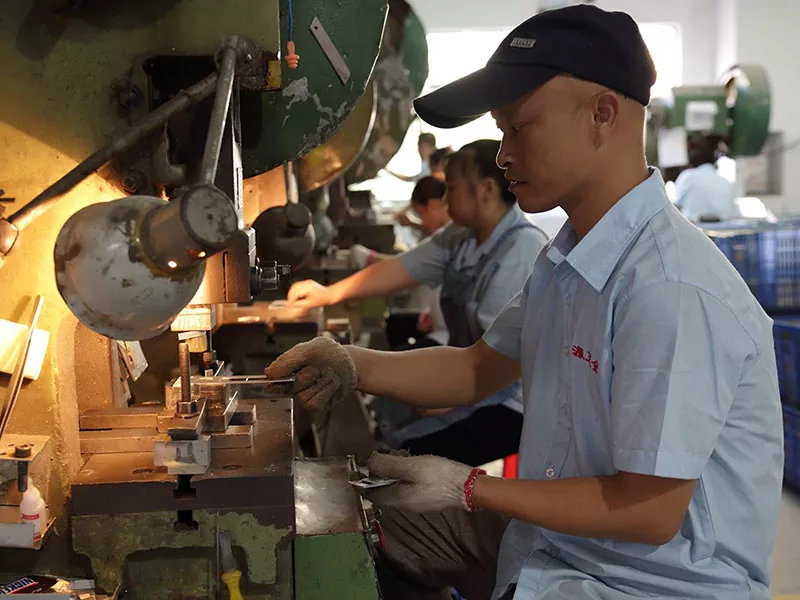

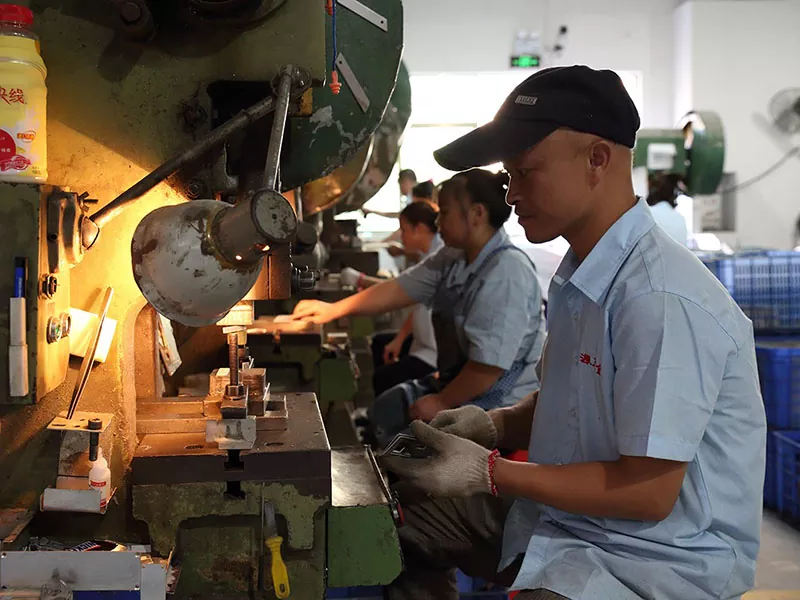

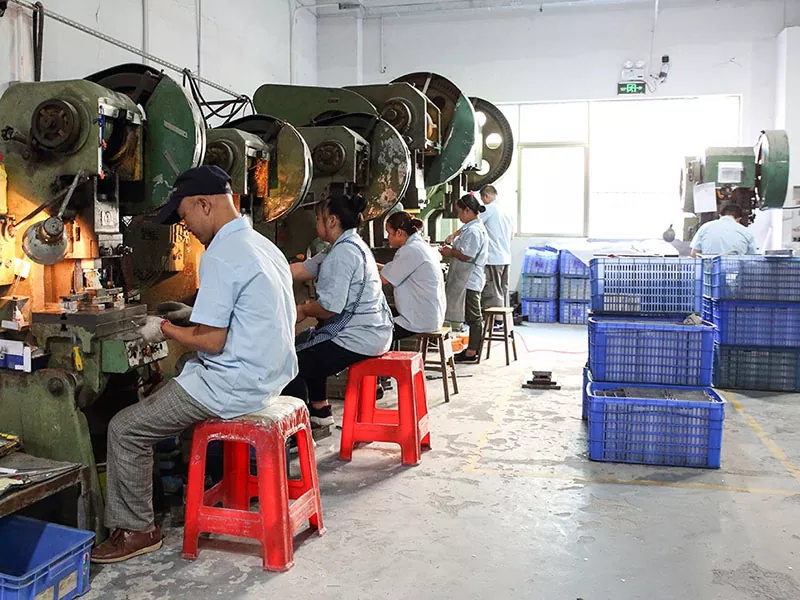

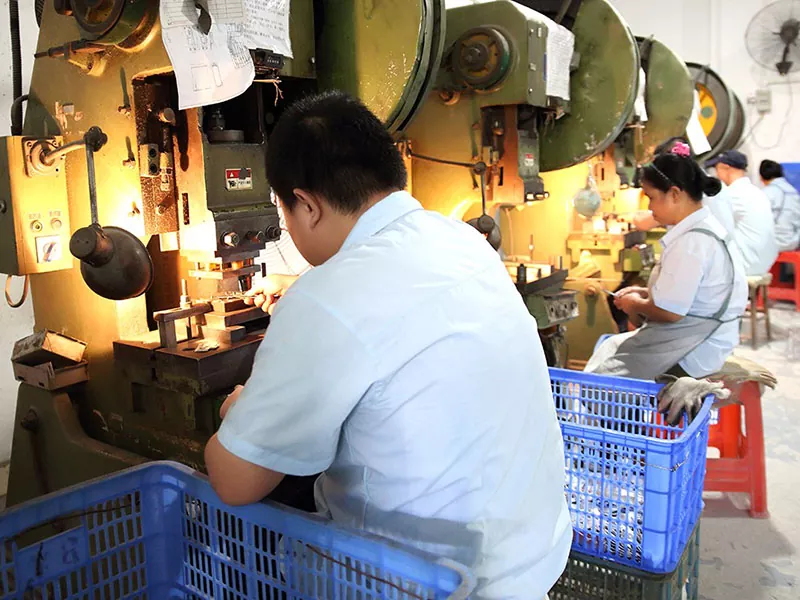

Workshopshow
