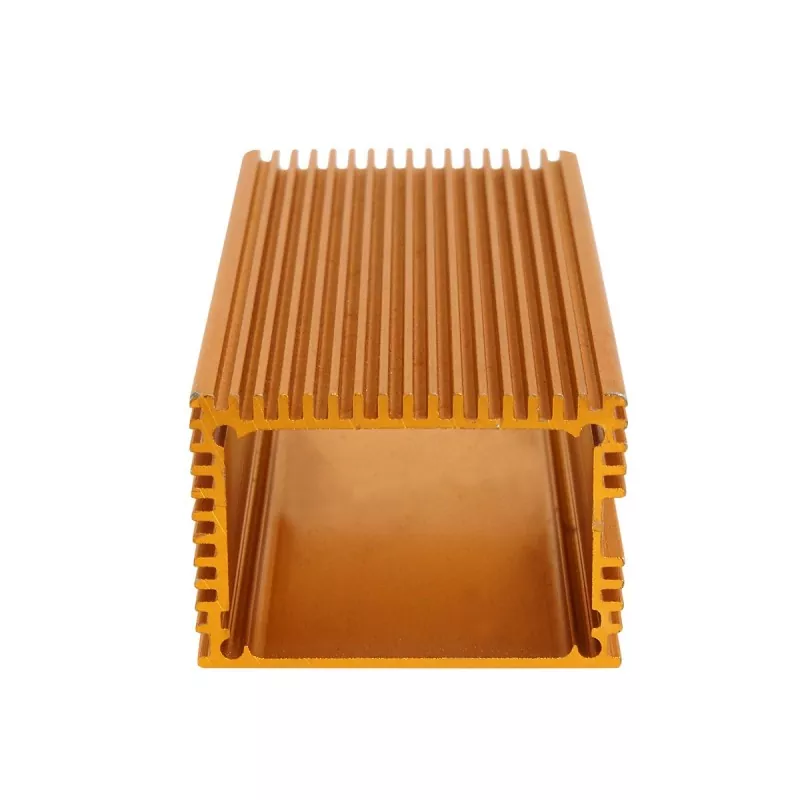

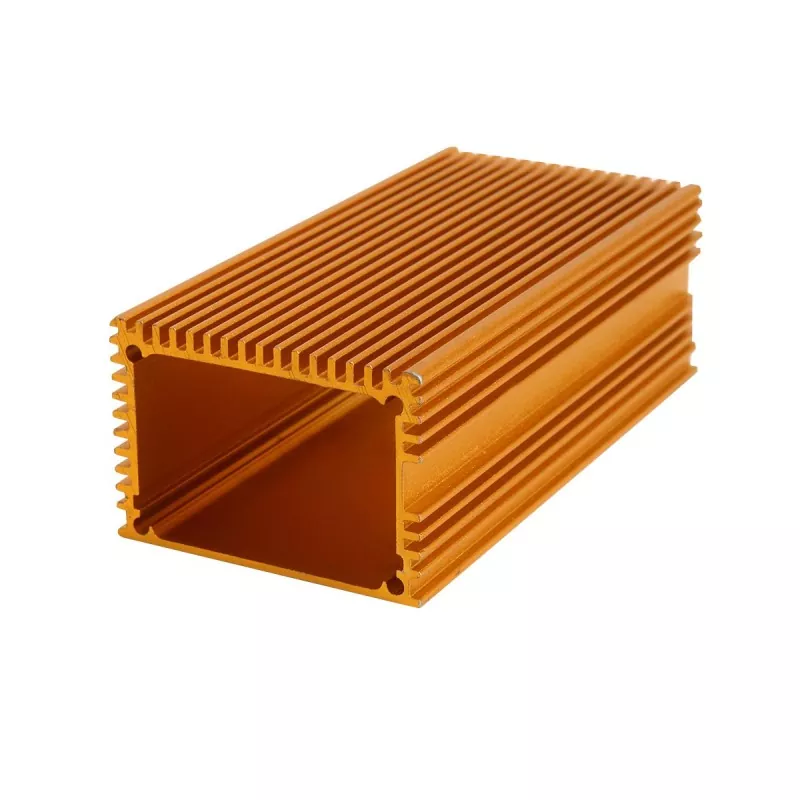

48 x 33 mm behuizing van aluminium communicatieapparaat

De hoogte van 33 mm biedt plaats aan PCB's, connectoren, aansluitblokken, voedingsmodules en andere componenten met een gemiddelde hoogte, terwijl de breedte van 48 mm grotere borden en multi-poortopstellingen ondersteunt. Het richt zich op elektronische apparatuur die echte interne montageruimte, verschillende interfaces en structurele sterkte nodig heeft, maar rechtvaardigt geen groot aluminium chassis.

Het profiellichaam kan op lengte worden gesneden en afgewerkt met eindplaten, CNC-bewerking, montagegaten, interface-openingen, draadgaten, logo's en oppervlaktebehandeling. Boyuan Hardware, met meer dan 20 jaar ervaring en een fabriek van ~10.000㎡, verzorgt het snijden, drie-assige CNC, boren, tappen, oppervlaktebehandeling, lasergraveren, zeefdruk, inspectie en montage.

Productdefinitie

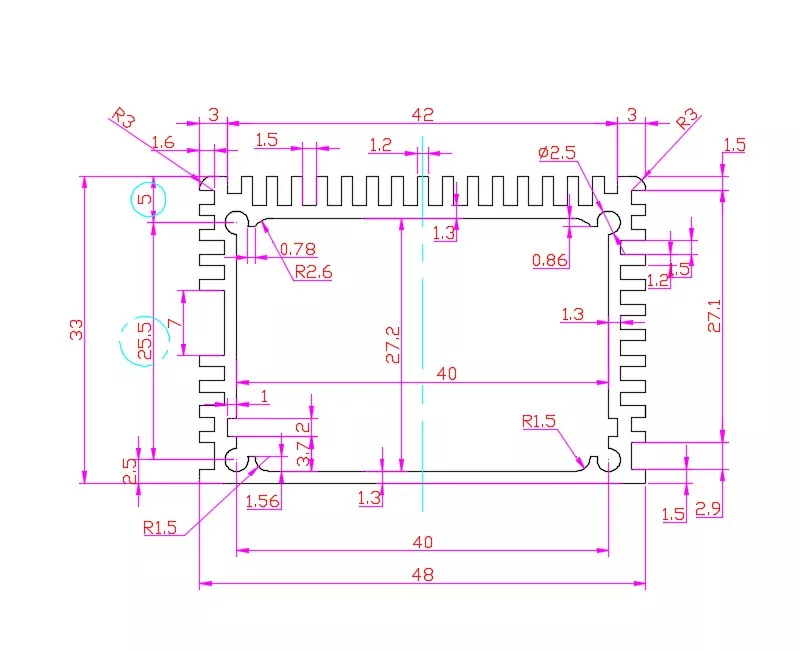

De aluminium behuizing voor communicatieapparatuur van 48 x 33 mm is een geëxtrudeerde aluminium behuizing voor elektronische apparaten met relatief voldoende interne ruimte, met een doorsnede van ongeveer 48 mm x 33 mm.

Vergeleken met low-profile specificaties zoals 19 mm, 23 mm en 25 mm, biedt de hoogte van 33 mm meer montageruimte voor PCB's, connectoren, aansluitblokken, voedingsmodules en andere elektronische componenten met een bepaalde hoogte. Tegelijkertijd kan de breedte van 48 mm ook voldoen aan de lay-outvereisten van grotere PCB's en multi-interfacestructuren.

Daarom is deze specificatie meer geschikt voor elektronische apparatuur die bepaalde eisen stelt aan de interne montageruimte, het aantal interfaces en structurele sterkte, maar geen groot aluminium chassis wil gebruiken.

Typische toepassingen zijn onder meer:

• Industriële besturingsmodules
• Apparatuur voor gegevensverzameling
• Communicatieapparatuur
• Apparatuur voor signaalconversie
• Meet- en testapparatuur
• Voedings- en besturingsmodules
• IoT en ingebedde elektronische apparaten
• Kleine instrumenten en apparatuur

De aluminium profielbehuizing kan op productlengte worden gesneden en worden gecombineerd met eindplaten, CNC-bewerking, montagegaten, interface-openingen, draadgaten, logo en oppervlaktebehandeling om een ​​complete elektronische apparaatbehuizing te vormen.

Kernvoordelen

1. 33 mm hoogte, voor meer ruime interne componentruimte

Het meest voor de hand liggende kenmerk van 48×33 mm is de doorsnedehoogte van 33 mm.

Vergeleken met aluminium behuizingen met een laag profiel kan er met een bepaalde hoogte meer elektronische componenten in worden geplaatst, dus het is niet beperkt tot dunne PCB's.

Bijvoorbeeld:

• Klemmenblokken
• Connectoren
• Schakelaars
• Vermogensmodules
• PCB-doorvoercomponenten
• Kleine besturingsmodules
• Communicatiemodules
• Sensor- en interfacecomponenten

Voor elektronische producten met relatief complexe interne structuren biedt de hoogte van 33 mm een ​​grotere ontwerpmarge.

De daadwerkelijk bruikbare interne hoogte moet nog worden bevestigd op basis van de profielwanddikte en de specifieke dwarsdoorsnedestructuur.

2. 48 mm breed, geschikt voor PCB- en multi-interface-indeling

De breedte van 48 mm biedt een grotere zijdelingse ruimte dan smallere doorsneden zoals 35 mm, 38 mm en 40 mm.

Daarom kan het flexibeler worden ingedeeld: PCB + klemmenblokken + interfaces + besturingscomponenten.

Voor producten waarbij meerdere interfaces aan de kopse kant of zijkant moeten worden geplaatst, kan dit ook een betere lay-outruimte bieden.

3. Evenwichtige afmetingen, geschikt voor compacte elektronische apparaten

48×33 mm is geen grote chassisspecificatie, maar een maat tussen kleine elektronische modules en grotere elektronische apparatuur.

Het is geschikt voor elektronische producten die:

• Hebben meer interne ruimte nodig dan behuizingen met een laag profiel
• Geen groot chassis nodig
• Moet meerdere elektronische componenten installeren
• Meerdere externe interfaces nodig
• Het totale product compact willen houden

Daarom is dit formaat bijzonder geschikt als aluminium behuizing voor kleine industriële elektronische apparatuur en besturingsapparatuur.

4. Geschikt voor productseries met verschillende lengtes

De doorsnede van het aluminium profiel blijft ongewijzigd en er kunnen eenvoudig verschillende productmodellen worden gevormd door de lengte aan te passen aan de interne PCB en het aantal componenten.

Bijvoorbeeld:

• Korte versie → kleine besturingsmodules
• Middellange lengte → printplaat + interfaces + besturingscomponenten
• Langere versie → apparaten voor gegevensverzameling, communicatie of multi-interface

Voor dezelfde productserie kan dit de noodzaak verminderen om behuizingen met verschillende doorsneden opnieuw te ontwikkelen.

Technische specificaties

Specifieke parameters zoals de kwaliteit van de aluminiumlegering, de profielwanddikte, de interne afmetingen, het lengtebereik, de bewerkingstoleranties en de kleuren van de oppervlaktebehandeling zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Toepassingsscenario's

1. Industriële besturingsmodules

48×33 mm heeft een grotere interne ruimte dan behuizingen met een laag profiel, dus geschikt voor sommige kleine industriële besturingsapparatuur.

Bijvoorbeeld:

• Industriële besturingsmodules
• Besturingsinterfacemodules
• I/O-modules
• Ingebouwde controllers
• Industriële elektronische controllers

Als PCB's, terminals, connectoren en besturingscomponenten tegelijkertijd intern moeten worden geïnstalleerd, kan 48×33 mm meer structurele ruimte bieden.

2. Gegevensverzameling en meetapparatuur

Apparatuur voor gegevensverzameling moet meestal PCB's, signaalinterfaces, aansluitblokken en andere elektronische componenten installeren.

De breedte van 48 mm kan voldoen aan een relatief rijke laterale lay-out, en de hoogte van 33 mm is geschikt voor componenten met een bepaalde hoogte.

Geschikt voor:

• Data-acquisitiemodules
• Apparatuur voor gegevensverzameling
• Meetmodules
• Signaalverwerkingsmodules
• Sensorinterface-apparaten

3. Signaalconversiemodules

Voor signaalconversieproducten zijn mogelijk meerdere invoer-/uitvoerinterfaces en interne printplaten nodig.

48×33 mm kan relatief voldoende montageruimte bieden voor PCB's en interfaces.

Bijvoorbeeld:

• Signaalconversiemodules
• Signaalinterfacemodules
• Industriële signaalomvormers
• Communicatie-interface-apparaten

4. Industriële communicatie- en netwerkapparatuur

Voor kleine communicatieapparatuur die communicatie-interfaces, PCB's en gerelateerde elektronische componenten moet installeren, kan een aluminium extrusiebehuizing van 48 x 33 mm worden gebruikt.

Geschikt voor:

• Communicatiemodules
• Industriële communicatieapparaten
• Apparatuur voor gegevensoverdracht
• Netwerkinterfacemodules
• Ingebouwde communicatie-elektronica

5. Kleine voedings- en besturingsmodules

Vergeleken met elektronische behuizingen met een laag profiel biedt de hoogte van 33 mm meer interne montageruimte, zodat deze ook kan worden gebruikt voor bepaalde kleine elektronische producten voor voeding en besturing.

Bijvoorbeeld:

• Vermogensregelmodules
• Elektronische voedingsmodules
• Controle-eenheden
• Voedingsinterfacemodules

Of het specifiek geschikt is, moet worden bevestigd op basis van de interne afmetingen van de componenten en de vereisten voor warmteafvoer.

6. Test- en meetinstrumenten

48×33 mm kan worden gebruikt voor kleine elektronische test- en meetapparatuur.

Bijvoorbeeld:

• Elektronische testmodules
• Meetapparaten
• Signaaltestapparatuur
• Bewakingsapparatuur
• Laboratorium elektronica

Als het product een beeldscherm, meerdere interfaces of een relatief complex intern circuit nodig heeft, biedt dit formaat ook meer structurele ruimte dan ultradunne behuizingen.

Aanpassingsparameters

Veelgestelde vragen

Vraag 1: Voor welke producten is de aluminium behuizing van 48 x 33 mm geschikt?

De aluminium communicatie-apparaatbehuizing van 48 x 33 mm is meer geschikt voor industriële besturing, data-acquisitie, communicatie, signaalconversie, testen en meten, en andere kleine elektronische apparatuur die een bepaalde interne montageruimte vereist.

Vraag 2: Is 48×33 mm geschikt voor het installeren van PCB's?

Ja. Het structurele ontwerp kan worden uitgevoerd op basis van PCB-afmetingen, componenthoogte en montagemethode.

Vraag 3: Wat is het verschil tussen 48×33 mm en 44×25 mm?

48×33 mm is groter in zowel de breedte als de hoogte, zodat het meer interne ruimte kan bieden, en is meer geschikt voor producten met grotere PCB-afmetingen, grotere componenten of meer interfaces.

44×25 mm is compacter, geschikt voor elektronische modules die het totale productvolume willen regelen.

Vraag 4: Wat is het verschil tussen 48×33 mm en 38×29 mm?

Beide behoren tot compacte behuizingen met een bepaalde hoogte.

48×33 mm heeft een grotere totale doorsnede, dus het is meer geschikt voor producten die een grotere PCB-ruimte, meer interfaces of meer interne componenten vereisen.

38×29mm is compacter, geschikt voor elektronische apparatuur met strengere eisen aan de totale externe afmetingen.

Vraag 5: Kan de lengte van 48 × 33 mm worden aangepast?

Lengtesnijden kan worden uitgevoerd op basis van de productstructuur en de werkelijke bewerkingsvereisten.

Vraag 6: Kunnen interfacegaten machinaal worden bewerkt?

Ja. CNC-openingen kunnen worden gemaakt op basis van de werkelijke afmetingen van USB, RJ45, connectoren, aansluitblokken, stroominterfaces, enz.

Vraag 7: Kunnen montagegaten en draadgaten machinaal worden bewerkt?

Ja. Boren, tappen en andere bewerkingen kunnen worden uitgevoerd volgens de productassemblagestructuur.

Vraag 8: Kan een etalage machinaal worden bewerkt?

Als het product een displaymodule moet installeren, kan overeenkomstige openingsbewerking op de behuizing worden uitgevoerd volgens de werkelijke tekeningen.

Vraag 9: Wat moet ik doen als ik niet zeker weet of 48×33 mm geschikt is voor mijn product?

U kunt het volgende opgeven: PCB-afmetingen + maximale componenthoogte + interfaceposities + vereisten voor productlengte.

Deze informatie kan worden gebruikt voor een voorlopige beoordeling of deze doorsnede geschikt is.

Welke informatie is nodig voor de aankoop?

Als u momenteel niet over volledige behuizingstekeningen beschikt, kunt u ook eerst de PCB-afmetingen, de hoogte van de interne componenten en de algemene vereisten voor productafmetingen opgeven voor een voorlopige evaluatie.
