50 x 44 mm aluminium voeding en industriële besturingsbehuizing

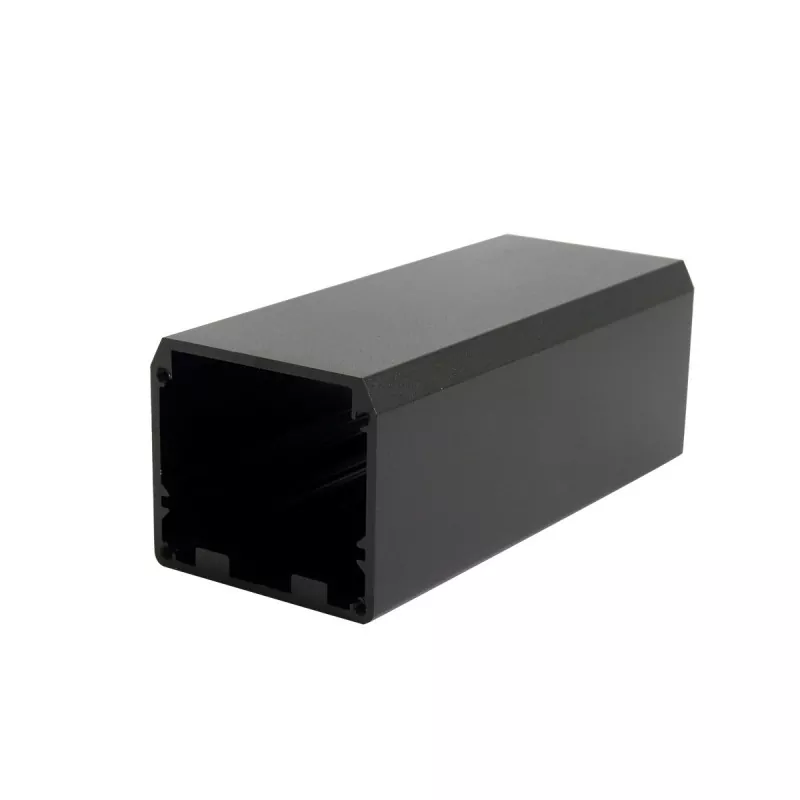

Boyuan 50 x 44 mm aluminium voeding en industriële besturingsbehuizing is een middelgrote behuizing voor elektronische apparaten, vervaardigd met een extrusiestructuur van aluminiumlegering, met een externe doorsnedegrootte van 50 mm (breedte) x 44 mm (hoogte), en de lengte kan willekeurig worden aangepast volgens de werkelijke apparatuurvereisten.

Het product wordt gevormd door extrusie van aluminiumprofielen, met een vaste doorsnede van het hoofdlichaam. Het kan worden gesneden op basis van de werkelijke lengte van de apparatuur en de eindmontage wordt voltooid via eindplaten, CNC-bewerkingen en andere ondersteunende processen.

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur van de behuizing is ontworpen met standaard kaartsleuven voor printplaten en de PCB kan direct worden geplaatst en bevestigd zonder extra schroeven, waardoor de montage-efficiëntie aanzienlijk wordt verbeterd.

Vergeleken met plastic dozen hebben behuizingen van aluminiumlegeringen een betere structurele sterkte en een metalen textuur, en kunnen ze door middel van CNC-bewerking aangepaste structuren realiseren, zoals interfaces, montagegaten, draadgaten en sleuven.

De kernwaarde van 50 x 44 mm ligt in de "brede behuizing en grote ruimte" - de breedte van 50 mm biedt plaats aan standaard brede PCB's en meerdere interface-indelingen, en de hoogte van 44 mm biedt voldoende interne ruimte voor het installeren van grotere componenten.

Deze specificatie is vooral geschikt voor vermogensmodules, eindversterkers, industriële controllers, meetinstrumenten, communicatiebasisstationapparatuur, data-acquisitie- en transmissieapparatuur, motoraandrijfmodules, medische testinstrumenten en andere middelgrote elektronische apparatuur met hoge eisen aan de interne ruimte.

Boyuan Hardware richt zich al meer dan 20 jaar op de productie van aluminium behuizingen en aluminium chassis, met ongeveer 10.000 vierkante meter productieruimte in de fabriek, en kan op maat gemaakte aluminium behuizingen bewerken volgens klanttekeningen, monsters of maatvereisten.

Productkernvoordelen

01 | 50 x 44 mm ontwerp met voldoende ruimte

De doorsnede van 50 mm breed x 44 mm hoog biedt voldoende interne ruimte voor middelgrote elektronische apparatuur.

De breedte van 50 mm is geschikt voor bredere PCB-indelingen en het naast elkaar ontwerpen van meerdere interfaces; de hoogte van 44 mm biedt meer montageruimte voor componenten, is geschikt voor grotere componenten zoals elektrolytische condensatoren, transformatoren, koellichamen en relais, en ondersteunt ook dubbelzijdig PCB-ontwerp, dat voldoet aan de integratiebehoeften van complexe circuitsystemen.

02 | Aluminium extrusiestructuur

Het behuizingslichaam wordt gevormd door extrusie van een aluminiumlegering.

De doorsnedegrootte van de aluminium extrusiebehuizing is vast, terwijl de lengte kan worden afgesneden op basis van de werkelijke productvereisten. Daarom kan de behuizing met dezelfde specificaties worden aangepast aan PCB's en elektronische modules van verschillende lengtes. Deze structuur is vooral geschikt voor elektronische producten die serieontwikkeling vereisen.

03 | Geschikt voor PCB-montage

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten.

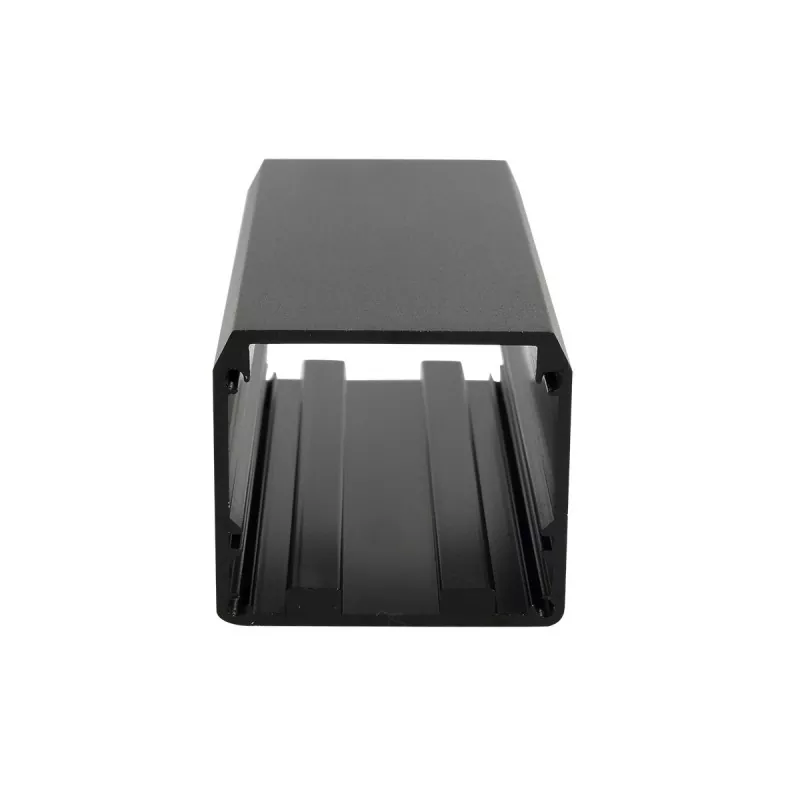

Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan zonder extra schroeven direct worden geplaatst en vastgezet. De hoogte van 44 mm is geschikt voor dubbellaagse PCB-stapeling of apparaten met hoog vermogen met koellichamen, wat een betrouwbare verpakkingsoplossing biedt voor elektronische apparatuur met hoog vermogen.

04 | Ondersteuning voor CNC-bewerking op maat

Het standaardprofiel is slechts het uitgangspunt.

Boyuan Hardware kan CNC-bewerkingen uitvoeren op de aluminium behuizing van 50 x 44 mm volgens klanttekeningen, waaronder:

• Interface-openingen (USB, RJ45, stroominterfaces, luchtvaartstekkers, enz.)
• Schroefgaten en positioneringsgaten
• Schroefdraadgaten en verzinkgaten
• Groeven en treden
• Warmteafvoersleuven en ventilatiegaten
• Afschuinen
• Andere aangepaste structuren

05 | Lengte aanpasbaar aan het product

50 x 44 mm is de doorsnedespecificatie van de behuizing, en de lengte van de aluminium voeding en industriële besturingskast van 50 x 44 mm kan worden afgesneden op basis van de werkelijke afmetingen van de apparatuur. De specifieke bewerkbare lengte wordt bevestigd op basis van materiaal, oppervlaktebehandeling en productvereisten.

06 | Efficiënte warmteafvoerprestaties

De thermische geleidbaarheid van een aluminiumlegering bedraagt ​​ongeveer 200 W/(m·K). Gecombineerd met het grotere oppervlak van 50 x 44 mm kan het de warmte die door interne componenten wordt gegenereerd, effectief geleiden en afvoeren. Voor apparatuur met een grote warmteontwikkeling, zoals voedingsmodules en eindversterkers, is de aluminium behuizing zelf een efficiënt koellichaam, waardoor de levensduur van de apparatuur kan worden verlengd.

07 | Metalen behuizing combineert structuur en uiterlijk

Aluminiumlegering is licht van gewicht en heeft goede structurele prestaties, terwijl de natuurlijke metaaltextuur behouden blijft. Door oppervlaktebehandelingen zoals borstelen, zandstralen en anodiseren kunnen verschillende uiterlijke effecten worden verkregen, waardoor elektronische apparatuur een professioneler productuiterlijk krijgt.

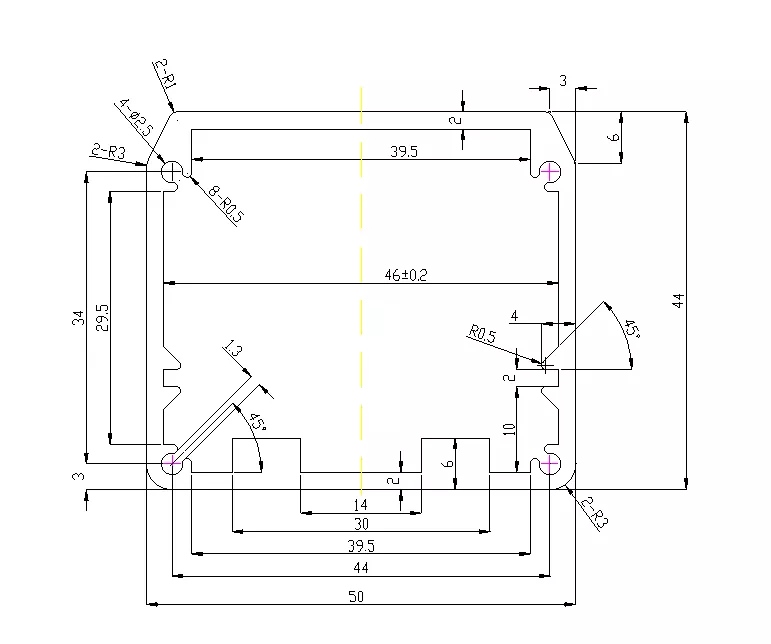

Technische specificaties van aluminium behuizing van 50 x 44 mm

Opmerking: Specifieke materiaalkwaliteiten, wanddiktes, lengtebereiken, maattoleranties en oppervlaktebehandelingskleuren zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Voor welke producten is de aluminium behuizing van 50 x 44 mm geschikt?

50 x 44 mm behoort tot de categorie aluminium behuizingen met voldoende ruimte: de breedte van 50 mm ondersteunt de zij-aan-zij-indeling van meerdere interfaces, en de hoogte van 44 mm is geschikt voor grotere componenten en koellichamen. De hoogte van 44 mm is het kernkenmerk dat deze specificatie onderscheidt van kleine behuizingen, waardoor elektronische apparatuur met groter vermogen en grotere componenten kan worden vervoerd.

1. Voedingsmodules

Het ruime ontwerp van 50×44 mm is zeer geschikt voor diverse stroomproducten:

• Schakelende voedingsmodules
• Voedingsadapters
• Behuizingen voor voertuigvoeding
• Omvormerbehuizingen
• Gelijkrichter aluminium behuizingen
• DC-DC-convertermodules
• UPS-voedingsmodules
• Ladermodules

Waarom is 50×44 mm geschikt voor voedingsmodules? Voedingsmodules moeten doorgaans plaats bieden aan grotere componenten, zoals elektrolytische condensatoren (doorgaans 25-35 mm hoog), transformatoren en koellichamen. De hoogte van 44 mm biedt voldoende montageruimte, terwijl de breedte van 50 mm geschikt is voor brede PCB-indelingen, en het materiaal van de aluminiumlegering helpt apparaten met een hoog vermogen ook om de warmte efficiënt af te voeren.

2. Eindversterkers en audioapparatuur

• Versterker behuizingen
• Audio-eindversterkers
• Signaalversterkermodules
• RF-eindversterkers

Waarom is 50×44 mm geschikt voor versterkers? Eindversterkers hebben relatief veel interne ruimte nodig om versterkercircuits, koellichamen en voedingssecties te huisvesten. Door de hoogte van 44 mm kunnen grotere componenten worden geïnstalleerd, en de behuizing van aluminiumlegering heeft ook een warmteafvoerfunctie, geschikt voor audio- en RF-versterkerapparatuur met een grote warmteontwikkeling.

3. Industriële besturings- en automatiseringsmodules

• Industriële besturingen
• Programmeerbare logische controllermodules (PLC).
• Bewegingscontrolemodules
• Motoraandrijfmodules
• Omvormermodules
• I/O-uitbreidingsmodules
• Automatisering schakelkasten

Waarom is 50×44 mm geschikt voor industriële besturingsmodules? Industriële besturingsmodules moeten doorgaans ruimte bieden aan veel interfaces (RS232, RS485, CAN, Ethernet, enz.) en grotere besturingskaarten. Door de breedte van 50 mm kunnen meerdere interfaces naast elkaar worden geplaatst, en door de hoogte van 44 mm kunnen elektrische apparaten met koellichamen worden geïnstalleerd.

4. Meetinstrumenten en testapparatuur

• Oscilloscoopmodules
• Behuizingen voor signaalgeneratoren
• Instrumenten voor gegevensverzameling
• Vermogensanalysatoren
• Spectrumanalysemodules
• Instrumenten voor het testen van de hardheid
• Ultrasone testapparatuur
• Behuizingen voor debietmeter/niveaumeter

Waarom is 50×44 mm geschikt voor meetinstrumenten? Meetinstrumenten hebben grotere PCB-indelingen nodig om signaalverwerkingscircuits en meerdere interfaces te kunnen huisvesten. De breedte van 50 mm is geschikt voor standaard brede PCB's, en de hoogte van 44 mm is geschikt voor componenten zoals transformatoren en relais.

5. Communicatie- en netwerkapparatuur

• Communicatiebasisstationmodules
• Signaalversterkers
• GPS/GPRS/5G-communicatiemodules
• Datatransmissie-eenheden (DTU)
• Glasvezelzendontvangers
• Draadloze brugapparatuur
• Schakelmodules

6. Medische testapparatuur

• Medische testmodules
• Bewakingsapparatuur
• Draagbare medische instrumenten
• Modules voor fysiotherapieapparatuur
• Biosignaalverwervingsmodules

7. Geïntegreerde toepassingen met koellichaam

De aluminium behuizing van 50×44 mm kan worden gebruikt in combinatie met interne koellichamen:

• Krachtige LED-driverbehuizingen
• Vermogen elektronische modules
• Motorcontrollers
• Behuizingen voor batterijbeheersysteem (BMS).
• Behuizingen voor supercondensatormodules

8. Afschermkasten en anti-interferentietoepassingen

• Afschermdozen voor precisie-instrumenten
• Afscherming van hoogfrequente modules
• Medische elektronische afscherming

Het materiaal van de aluminiumlegering biedt uitstekende elektromagnetische afschermingsprestaties, waardoor elektromagnetische interferentie effectief wordt voorkomen.

9. Experimentele apparatuur voor onderwijs en wetenschappelijk onderzoek

• Experimentele instrumentbehuizingen
• Het geven van demonstratiemodules
• Apparatuur voor het verzamelen van wetenschappelijke onderzoeksgegevens

Wat kan worden aangepast voor de aluminium behuizing van 50 x 44 mm?

Oppervlaktebehandeling

Anodiseren

Anodiseren is een van de meest gebruikte oppervlaktebehandelingsmethoden voor aluminium behuizingen. 50 x 44 mm aluminium voeding en industriële besturingsbehuizing kunnen het uiterlijk en de oppervlakte-eigenschappen van het aluminium oppervlak veranderen en verschillende kleureffecten bereiken.

Zandstralen

Zandstralen kan een uniforme, matte textuur op het aluminiumoppervlak vormen, geschikt voor industriële elektronische apparatuur en instrumentbehuizingen.

Poetsen

Door te borstelen kunnen regelmatige metalen texturen ontstaan, waardoor het product een duidelijke metalen textuur van een aluminiumlegering behoudt.

Lasergravure

Het volgende kan op het oppervlak van de aluminium behuizing van 50 x 44 mm worden bewerkt:

• Logo
• Productmodel
• Interface-identificatie
• Productnummer
• Tekst en patronen

Zeefdruk

Geschikt voor het bewerken van meerkleurige logo's, tekst en functie-identificatie.

Professionele bewerking van aluminium behuizingen op maat

Wij produceren niet alleen standaard aluminium behuizingen, maar kunnen deze ook aanpassen aan de productstructuren van de klant.

Klanten hoeven alleen het volgende te verstrekken:

2D-tekeningen / 3D-modellen / fysieke monsters / productafmetingen

Vervolgens kunnen we de bewerkingsevaluatie uitvoeren op basis van de daadwerkelijke productvereisten.

CNC-bewerking voldoet aan niet-standaardvereisten

Voor producten die niet direct kunnen worden bevredigd met het standaardprofiel van 50 x 44 mm, kan maatwerk worden bereikt door daaropvolgende CNC-bewerking.

Bijvoorbeeld:

Interface-openingen + montagegaten + draadgaten + warmteafvoersleuven + groeven + treden + logo

Alles kan machinaal worden bewerkt volgens klanttekeningen.

Gids voor productselectie

Als uw PCB-breedte bijna 50 mm bedraagt

50 x 44 mm is een ideale keuze: de breedte van 50 mm biedt voldoende ruimte voor PCB-routering, en de hoogte van 44 mm is geschikt voor grotere componenten. Of de daadwerkelijke structuur geschikt is, kan worden bevestigd op basis van de PCB-dikte, montagemethode en interne componenthoogte.

Als uw apparaat grotere componenten bevat

De hoogte van 44 mm biedt plaats aan grotere componenten zoals elektrolytische condensatoren (25-35 mm), transformatoren, koellichamen en relais, geschikt voor elektronische apparatuur die een grotere interne ruimte nodig heeft.

Als uw apparaat aanzienlijke hitte genereert

De behuizing van aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het grotere oppervlak van 50 x 44 mm kan het interne componenten effectief helpen de warmte af te voeren. Er kunnen warmteafvoersleuven of ventilatiegaten in de behuizing worden aangebracht om het warmteafvoereffect verder te versterken.

Als de PCB-lengtes verschillen

Het profiel kan worden gesneden op basis van de productlengte, en dezelfde dwarsdoorsnedespecificatie kan worden aangepast aan producten met verschillende lengtes.

Als er interfaces moeten worden geïnstalleerd

Er kunnen CNC-openingen worden toegevoegd aan het profiellichaam of de eindplaten. Veel voorkomende zijn USB, RJ45, stroominterfaces, luchtvaartstekkers, BNC-interfaces, indicatielampjes, enz.

Als u meer ruimte nodig heeft

Een grotere aluminium profielspecificatie kan opnieuw worden geselecteerd op basis van de PCB-afmetingen, of er kan een niet-standaard behuizingsontwerp worden uitgevoerd.

Workshopshow

Veelgestelde vragen

1. Voor welke producten is de aluminium behuizing van 50 x 44 mm geschikt?

50×44 mm behoort tot de categorie aluminium behuizingen met voldoende ruimte, geschikt voor vermogensmodules, eindversterkers, industriële controllers, meetinstrumenten, communicatiebasisstationapparatuur, motoraandrijfmodules, medische testinstrumenten, enz. De breedte van 50 mm ondersteunt een lay-out met meerdere interfaces, en de hoogte van 44 mm is geschikt voor grotere componenten en koellichamen.

2. Is 50×44 mm de lengte van de behuizing?

Nr. 50×44 mm verwijst naar de doorsnedegrootte van de behuizing (breedte x hoogte). De productlengte kan worden gesneden op basis van de werkelijke apparatuur en PCB-lengte.

3. Kan de lengte van de aluminium behuizing van 50×44 mm worden aangepast?

Ja. De lengte van de aluminium extrusiebehuizing kan worden ingekort volgens de productvereisten. De specifieke lengte moet worden bevestigd in combinatie met materiaal, oppervlaktebehandeling en productstructuur.

4. Is de hoogte van 44 mm geschikt voor elektrolytische condensatoren?

Ja. Gemeenschappelijke elektrolytische condensatoren zijn gewoonlijk 25-35 mm hoog, en de interne hoogte van 44 mm is hier volledig geschikt voor. Afhankelijk van de afmetingen van uw component is een specifieke bevestiging nodig.

5. Kunnen er gaten voor warmteafvoer in de aluminium behuizing worden gemaakt?

Ja. Boyuan Hardware kan warmteafvoersleuven, ventilatiegaten, warmteafvoerribben en andere warmteafvoerstructuren bewerken volgens klanttekeningen om krachtige apparatuur te helpen warmte af te voeren.

6. Kunnen interfaces zoals luchtvaartstekkers en BNC machinaal worden bewerkt?

CNC-bewerkingen kunnen worden uitgevoerd op de overeenkomstige interfaceposities volgens klanttekeningen. Of het specifiek geschikt is voor machinale bewerking, moet worden bevestigd aan de hand van de interface-afmetingen en de behuizingsstructuur.

7. Kan een printplaat worden geïnstalleerd?

Ja. De aluminium behuizing van 50 x 44 mm is standaard uitgerust met kaartsleuven voor de interne printplaat en de PCB kan direct worden geplaatst en bevestigd. Overeenkomstige montageconstructies kunnen ook worden ontworpen op basis van PCB-afmetingen en montagemethode.

8. Kunnen eindplaten op maat gemaakt worden?

Ja. De afmetingen, gatposities en structuur van de eindplaten kunnen worden bewerkt volgens de productvereisten.
