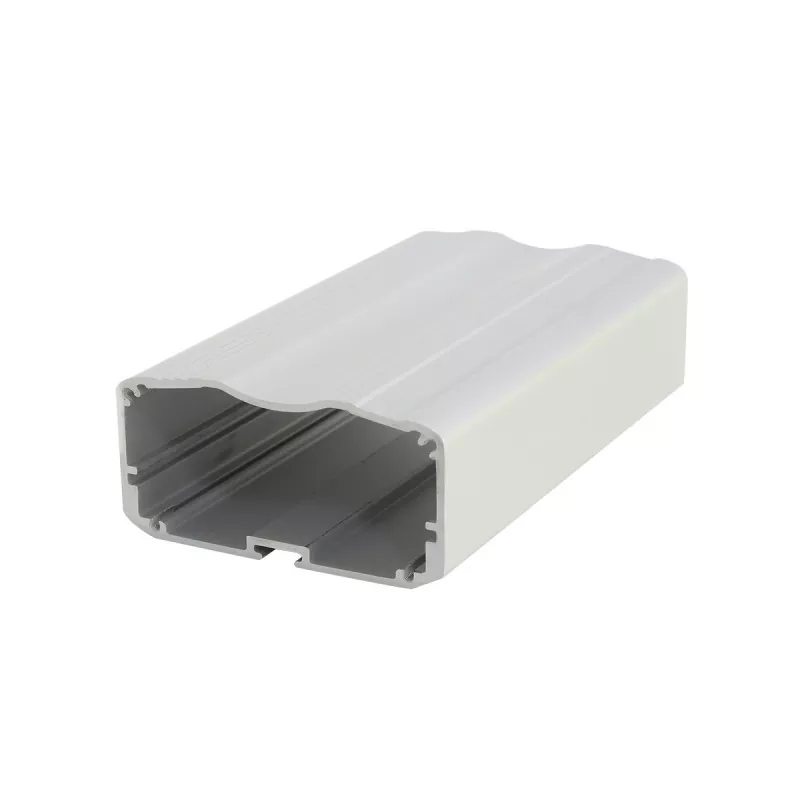

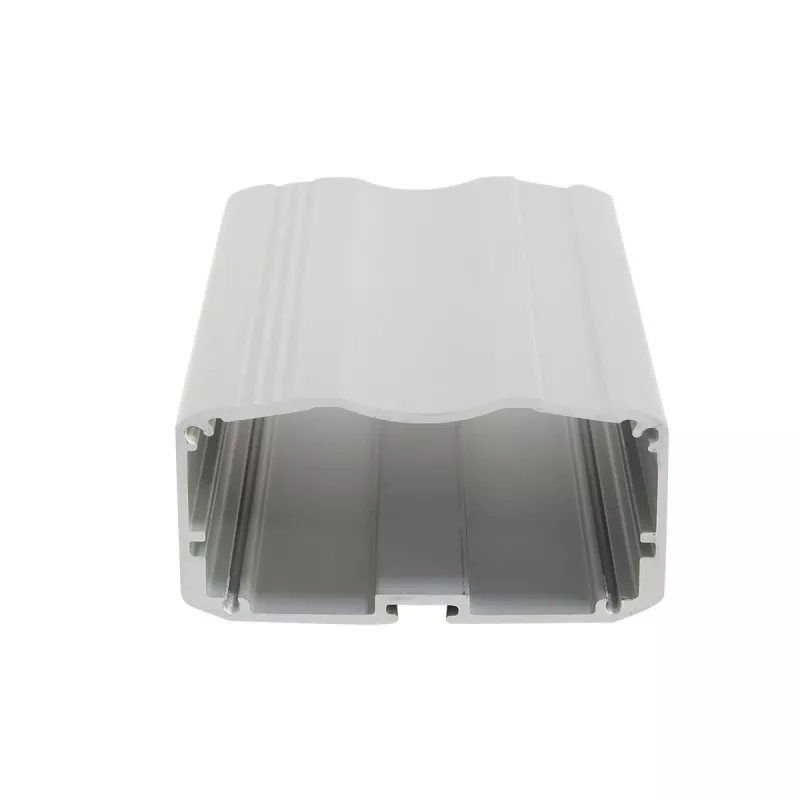

53×26 mm aluminium communicatiemodulebehuizing

Boyuan 53 x 26 mm aluminium behuizing is een brede, slanke behuizing voor elektronische apparaten vervaardigd met een extrusiestructuur van aluminiumlegering, met een externe doorsnedegrootte van 53 mm (breedte) x 26 mm (hoogte), en de lengte kan willekeurig worden aangepast aan de werkelijke apparatuurvereisten.

De aluminium communicatiemodulebehuizing van 53 x 26 mm wordt gevormd door extrusie van aluminium profielen, met een vaste dwarsdoorsnede van het hoofdgedeelte. Het kan worden gesneden op basis van de werkelijke lengte van de apparatuur en de eindmontage wordt voltooid via eindplaten, CNC-bewerkingen en andere ondersteunende processen.

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur van de behuizing is ontworpen met standaard kaartsleuven voor printplaten en de PCB kan direct worden geplaatst en bevestigd zonder extra schroeven, waardoor de montage-efficiëntie aanzienlijk wordt verbeterd.

Vergeleken met plastic dozen hebben behuizingen van aluminiumlegeringen een betere structurele sterkte en een metalen textuur, en kunnen ze door middel van CNC-bewerking aangepaste structuren realiseren, zoals interfaces, montagegaten, draadgaten en sleuven.

Kernvoordelen

01 | 53 x 26 mm breed en slank ontwerp

De doorsnede van 53 mm breed x 26 mm hoog biedt een ideale verpakkingsoplossing voor elektronische apparatuur.

De breedte van 53 mm is breder dan de gebruikelijke specificatie van 52 mm, waardoor bredere PCB-indelingen en een meer naast elkaar geplaatst interface-ontwerp mogelijk zijn, ter ondersteuning van meerkanaals invoer/uitvoerinterface-indelingen; De hoogte van 26 mm zorgt voor een slank uiterlijk van het apparaat en biedt tegelijkertijd meer montageruimte voor componenten dan slanke specificaties, en biedt plaats aan kleine transformatoren, elektrolytische condensatoren (doorgaans 20-25 mm hoog), relais en componenten van gemiddelde hoogte, ter ondersteuning van de integratiebehoeften van relatief complexe circuitsystemen.

02 | Aluminium extrusiestructuur

Het behuizingslichaam wordt gevormd door extrusie van een aluminiumlegering. De doorsnedegrootte van de aluminium extrusiebehuizing is vast, terwijl de lengte kan worden afgesneden op basis van de werkelijke productvereisten. Daarom kan de behuizing met dezelfde specificaties worden aangepast aan PCB's en elektronische modules van verschillende lengtes. Deze structuur is vooral geschikt voor elektronische producten die serieontwikkeling vereisen.

03 | Geschikt voor PCB-montage

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan zonder extra schroeven direct worden geplaatst en vastgezet.

04 | Ondersteuning voor CNC-bewerking op maat

Het standaardprofiel is slechts het uitgangspunt. Boyuan Hardware kan CNC-bewerkingen uitvoeren op de aluminium behuizing van 53 x 26 mm volgens klanttekeningen, waaronder:

• Interface-openingen (USB, RJ45, luchtvaartstekkers, BNC-interfaces, voedingsinterfaces, SMA-antenne-interfaces, enz.)
• Schroefgaten en positioneringsgaten
• Schroefdraadgaten en verzinkgaten
• Warmteafvoersleuven en ventilatiegaten
• Schermraamopeningen
• Knoopsgaten en schakelaarsgaten
• Montagegaten en gaten voor wandmontage
• Groeven en treden
• Afschuinen
• Andere aangepaste structuren

05 | Lengte aanpasbaar aan het product

53×26 mm is de doorsnedespecificatie van de behuizing en de productlengte kan worden gesneden op basis van de werkelijke afmetingen van de apparatuur. De specifieke bewerkbare lengte wordt bevestigd op basis van materiaal, oppervlaktebehandeling en productvereisten.

06 | Efficiënte warmteafvoerprestaties

Aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 53 mm brede ontwerp van de behuizing kan het interne componenten effectief helpen warmte af te voeren en de levensduur van de apparatuur te verlengen.

07 | Metalen behuizing combineert structuur en uiterlijk

Aluminiumlegering is licht van gewicht en heeft goede structurele prestaties, terwijl de natuurlijke metaaltextuur behouden blijft. Door oppervlaktebehandelingen zoals borstelen, zandstralen en anodiseren kunnen verschillende uiterlijke effecten worden verkregen, waardoor elektronische apparatuur een professioneler productuiterlijk krijgt.

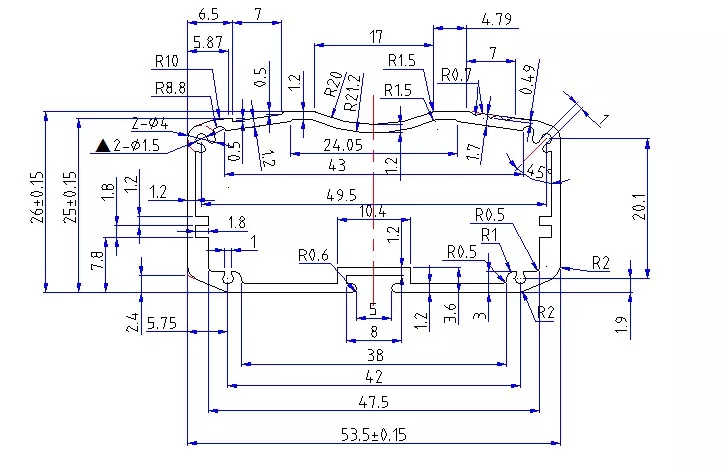

Technische specificaties

Opmerking: Specifieke materiaalkwaliteiten, wanddiktes, lengtebereiken, maattoleranties en oppervlaktebehandelingskleuren zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Voor welke producten is de aluminium behuizing van 53 x 26 mm geschikt?

53 x 26 mm behoort tot de categorie van slanke aluminium behuizingen met brede behuizing - de breedte van 53 mm is breder dan de gebruikelijke 52 mm-specificatie, wat voldoende PCB-lay-outruimte en meer naast elkaar gelegen interface-indeling biedt; de hoogte van 26 mm behoudt een slank uiterlijk en biedt tegelijkertijd meer interne ruimte dan slanke specificaties. Deze specificatie wordt veel gebruikt in instrumenten, meters, elektronica, communicatie, automatisering, sensoren, smartcards, industriële besturing, precisiemachines en andere industrieën.

1. Communicatiemodules en draadloze apparatuur

Het wide-body ontwerp van 53×26mm is zeer geschikt voor diverse communicatieproducten:

• Communicatiemodules
• Draadloze platforms
• GPS/GPRS-behuizingen
• Signaalconversiemodules
• Signaalversterkerbehuizingen
• Draadloze platformterminals
• Datatransmissiemodules
• Videoservers
• Routers, draadloze ontvangers
• Behuizingen voor RF-modules

Waarom is 53×26 mm geschikt voor communicatiemodules? Communicatiemodules hebben doorgaans een bredere PCB-indeling nodig om plaats te bieden aan RF-circuits, antenne-interfaces (SMA), stroominterfaces, data-interfaces en andere functionele modules. De breedte van 53 mm biedt plaats aan meer naast elkaar geplaatste antenne-interfaces en communicatie-interfaces, en de hoogte van 26 mm biedt plaats aan kleine transformatoren en componenten van gemiddelde hoogte.

2. Voedingsmodules

• Schakelende voedingsmodules
• Voedingsadapters
• Behuizingen voor voertuigvoeding
• Omvormerbehuizingen
• Gelijkrichter aluminium behuizingen
• DC-DC-convertermodules
• Ladermodules
• Communicatie voedingen

Waarom is 53×26 mm geschikt voor voedingsmodules? Voedingsmodules moeten meestal componenten bevatten zoals elektrolytische condensatoren (doorgaans 20-25 mm hoog), kleine transformatoren en koellichamen. De hoogte van 26 mm biedt voldoende montageruimte, en de breedte van 53 mm is geschikt voor brede PCB-indelingen, die meerkanaals invoer/uitvoerinterfaces ondersteunen.

3. Meetinstrumenten en testapparatuur

• Instrument- en meterbehuizingen
• Instrumenten voor gegevensverzameling
• Behuizingen voor signaalgeneratoren
• Vermogensanalysatoren
• Testapparatuur
• Precisie meetinstrumenten
• Oscilloscoopmodules

4. Industriële besturings- en automatiseringsmodules

• Industriële besturingen
• Programmeerbare logische controllermodules (PLC).
• Bewegingscontrolemodules
• Motoraandrijfmodules
• I/O-uitbreidingsmodules
• Automatisering besturingsapparatuur
• Ondersteunende modules voor industriële besturingschassis

5. Afschermkasten en anti-interferentietoepassingen

De aluminium behuizing van 53×26 mm kan dienen als een goede elektromagnetische afschermingsoplossing:

• Elektronische afschermingskasten
• Behuizingen voor interferentieapparaten
• Afscherming van hoogfrequente modules
• Precisiecircuitbeschermingsdozen

Het materiaal van de aluminiumlegering zelf heeft goede elektromagnetische afschermingsprestaties, waardoor elektromagnetische interferentie effectief wordt voorkomen.

6. Sensoren en slimme apparaten

• Sensormodules
• Terminals voor data-acquisitie
• Smartcard-apparaten
• IoT-terminals

7. Medische en testapparatuur

• Behuizingen voor medische apparatuur
• Modules testen
• Modules voor bewakingsapparatuur
• Draagbare medische instrumenten

8. Public Address- en audioapparatuur

• Apparatuur voor omroepinstallaties
• Versterkercircuits
• Audio-apparatuur

Wat kan worden aangepast?

Oppervlaktebehandeling

Anodiseren

Anodiseren is een van de meest gebruikte oppervlaktebehandelingsmethoden voor aluminium behuizingen. Het kan het uiterlijk en de oppervlakte-eigenschappen van het aluminium oppervlak veranderen en verschillende kleureffecten bereiken.

Zandstralen

Zandstralen kan een uniforme, matte textuur op het aluminiumoppervlak vormen, geschikt voor industriële elektronische apparatuur en instrumentbehuizingen.

Poetsen

Door te borstelen kunnen regelmatige metalen texturen ontstaan, waardoor het product een duidelijke metalen textuur van een aluminiumlegering behoudt.

Lasergravure

Het volgende kan op het oppervlak van de aluminium behuizing van 53 x 26 mm worden bewerkt:

• Logo
• Productmodel
• Interface-identificatie
• Productnummer
• Tekst en patronen

Zeefdruk

Geschikt voor het bewerken van meerkleurige logo's, tekst en functie-identificatie.

Professionele bewerking van aluminium behuizingen op maat

Wij produceren niet alleen standaard aluminium behuizingen, maar kunnen deze ook aanpassen aan de productstructuren van de klant.

Klanten hoeven alleen het volgende te verstrekken:

2D-tekeningen / 3D-modellen / fysieke monsters / productafmetingen

Vervolgens kunnen we de bewerkingsevaluatie uitvoeren op basis van de daadwerkelijke productvereisten.

CNC-bewerking voldoet aan niet-standaardvereisten

Voor producten die niet direct kunnen worden bevredigd door het standaardprofiel van 53 x 26 mm, kan maatwerk worden bereikt door middel van daaropvolgende CNC-bewerking.

Bijvoorbeeld:

Interfaceopeningen + schermvensters + montagegaten + draadgaten + warmteafvoersleuven + groeven + treden + logo

Alles kan machinaal worden bewerkt volgens klanttekeningen.

Gids voor productselectie

Als uw PCB-breedte bijna 53 mm bedraagt

53×26 mm is een ideale keuze; de ​​breedte van 53 mm biedt meer ruimte voor PCB-routering en meer interface-indeling naast elkaar dan de gebruikelijke 52 mm-specificatie.

Als uw apparaat componenten van gemiddelde hoogte bevat

De hoogte van 26 mm biedt plaats aan kleine transformatoren, elektrolytische condensatoren (20-25 mm), relais en componenten van gemiddelde hoogte, geschikt voor elektronische apparatuur die een bepaalde interne verticale ruimte vereist.

Als uw apparaat een slank uiterlijk nodig heeft

De hoogte van 26 mm behoudt een slank uiterlijk en biedt tegelijkertijd meer interne ruimte dan de specificaties van 21-22 mm, waardoor esthetiek en functionele volledigheid in balans zijn.

Als u compatibiliteit met meerdere interfaces nodig heeft

De breedte van 53 mm ondersteunt de zij-aan-zij-indeling van meerdere interfaces zoals RJ45, luchtvaartstekkers, BNC-, USB- en SMA-antenne-interfaces, geschikt voor communicatie- en meetapparatuur die rijke interfaces vereisen.

Als uw apparaat een goede warmteafvoer nodig heeft

De behuizing van aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 53 mm brede ontwerp van de behuizing kan het interne componenten effectief helpen de warmte af te voeren.

Als de PCB-lengtes verschillen

Het profiel kan worden gesneden op basis van de productlengte, en dezelfde dwarsdoorsnedespecificatie kan worden aangepast aan producten met verschillende lengtes.

Workshopshow

Veelgestelde vragen

1. Voor welke producten is de aluminium behuizing van 53 x 26 mm geschikt?

53×26 mm behoort tot de categorie slanke aluminium behuizingen met brede behuizing, geschikt voor communicatiemodules, draadloze platforms, GPS/GPRS-behuizingen, signaalversterkers, voedingsmodules, instrumenten en meters, data-acquisitieapparatuur, videoservers, industriële controllers, afschermingskasten, enz. De breedte van 53 mm biedt voldoende PCB-lay-outruimte, en de hoogte van 26 mm biedt plaats aan componenten van gemiddelde hoogte met behoud van een slank uiterlijk.

2. Is 53×26 mm de lengte van de behuizing?

Nr. 53×26 mm verwijst naar de doorsnedegrootte van de behuizing (breedte x hoogte). De productlengte kan worden gesneden op basis van de werkelijke apparatuur en PCB-lengte.

3. Kan de lengte van de aluminium behuizing van 53×26 mm worden aangepast?

Ja. De lengte van de aluminium extrusiebehuizing kan worden ingekort volgens de productvereisten. De specifieke lengte moet worden bevestigd in combinatie met materiaal, oppervlaktebehandeling en productstructuur.

4. Is de hoogte van 26 mm geschikt voor elektrolytische condensatoren?

Ja. Gemeenschappelijke elektrolytische condensatoren zijn gewoonlijk 20-25 mm hoog, en de interne hoogte van 26 mm is hier volledig geschikt voor. Afhankelijk van de afmetingen van uw component is een specifieke bevestiging nodig.

5. Wat is het verschil tussen 53 mm breedte en 52 mm?

53 mm is 1 mm breder dan de gebruikelijke 52 mm-specificatie. Hoewel het verschil klein is, biedt het meer ruimte voor PCB-routering en wordt het gemakkelijker om meer interfaces naast elkaar te plaatsen, vooral geschikt voor communicatieapparatuur die meerdere interfaces vereist.

6. Kunnen er gaten voor warmteafvoer in de aluminium behuizing worden gemaakt?

Ja. Boyuan Hardware kan warmteafvoersleuven, ventilatiegaten en andere warmteafvoerstructuren bewerken volgens klanttekeningen om apparatuur te helpen warmte af te voeren.

7. Kunnen SMA-antenne-interfaces machinaal worden bewerkt?

CNC-bewerkingen kunnen worden uitgevoerd op de overeenkomstige interfaceposities volgens klanttekeningen. Dankzij de breedte van 53 mm kunnen meerdere interfaces naast elkaar worden geplaatst. Of het specifiek geschikt is voor machinale bewerking, moet worden bevestigd aan de hand van de interface-afmetingen en de behuizingsstructuur.

8. Kan een printplaat worden geïnstalleerd?

Ja. De aluminium behuizing van 53 x 26 mm is standaard uitgerust met kaartsleuven voor de interne printplaat en de PCB kan direct worden geplaatst en bevestigd zonder extra schroeven. Overeenkomstige montageconstructies kunnen ook worden ontworpen op basis van PCB-afmetingen en montagemethode.

9. Kunnen eindplaten op maat gemaakt worden?

Ja. De afmetingen, gatposities en structuur van de eindplaten kunnen worden bewerkt volgens de productvereisten.

10. Kan er een logo gemaakt worden?

Ja. Logo-bewerkingsmethoden zoals lasergraveren of zeefdruk kunnen worden geselecteerd op basis van de productvereisten.

11. Kunnen er verschillende kleuren worden geselecteerd?

Ja. De aluminium behuizing kan verschillende uiterlijkeffecten bereiken door processen zoals anodiseren, en de kleur kan willekeurig worden aangepast aan de eisen van de klant.

12. Wat moet ik doen als 53×26 mm niet geschikt is voor mijn printplaat?

U kunt ons de PCB-afmetingen, productstructuur of 3D-model sturen. Boyuan Hardware kan helpen bevestigen of de specificatie van 53 x 26 mm geschikt is volgens de werkelijke afmetingen, en kan ook andere aluminium profielspecificaties kiezen of aangepaste bewerking uitvoeren.

13. Kunnen er eerst monsters worden gemaakt?

Monsterbewerking kan worden uitgevoerd volgens projectvereisten. Het wordt aanbevolen om de monsterafmetingen, gatposities, montage en oppervlakte-effect te bevestigen vóór massaproductie.

Waarom kiezen voor Boyuan-hardware?

Voor fabrikanten van elektronische apparatuur is het belangrijker of de leverancier de ondersteunende bewerkingen zoals lengte, eindplaten, interface-openingen, schermvensters, montagegaten, warmtedissipatiestructuren, PCB-structuren, oppervlaktebehandeling en logo's kan voltooien in overeenstemming met het daadwerkelijke product.

Boyuan Hardware richt zich al meer dan 20 jaar op de industrie van aluminium behuizingen en aluminium chassis, met ongeveer 10.000 vierkante meter aan productieruimte in de fabriek, en biedt op maat gemaakte bewerking van aluminium behuizingen.

Van het standaard aluminium profiel van 53 x 26 mm tot de CNC-gefreesde elektronische behuizing, we kunnen bewerken volgens de productvereisten van de klant.

Als u op zoek bent naar een aluminium communicatiemodulebehuizing van 53 x 26 mm, kunt u uw PCB-afmetingen, producttekeningen of 3D-modellen opsturen.

We kunnen de specificatie, bewerkingsmethode en aanpassingsplan bevestigen op basis van uw productstructuur.
