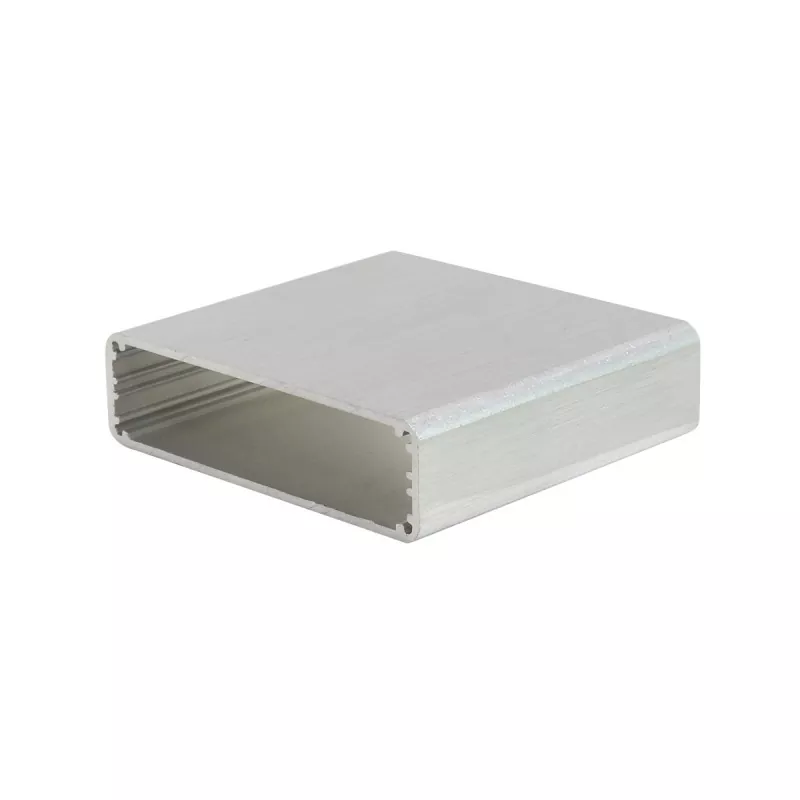

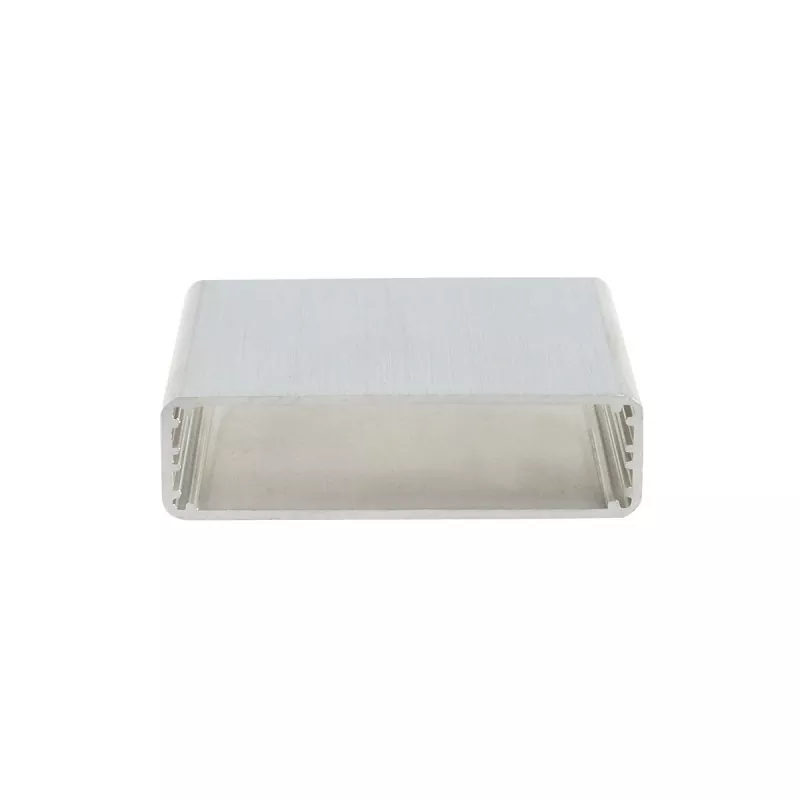

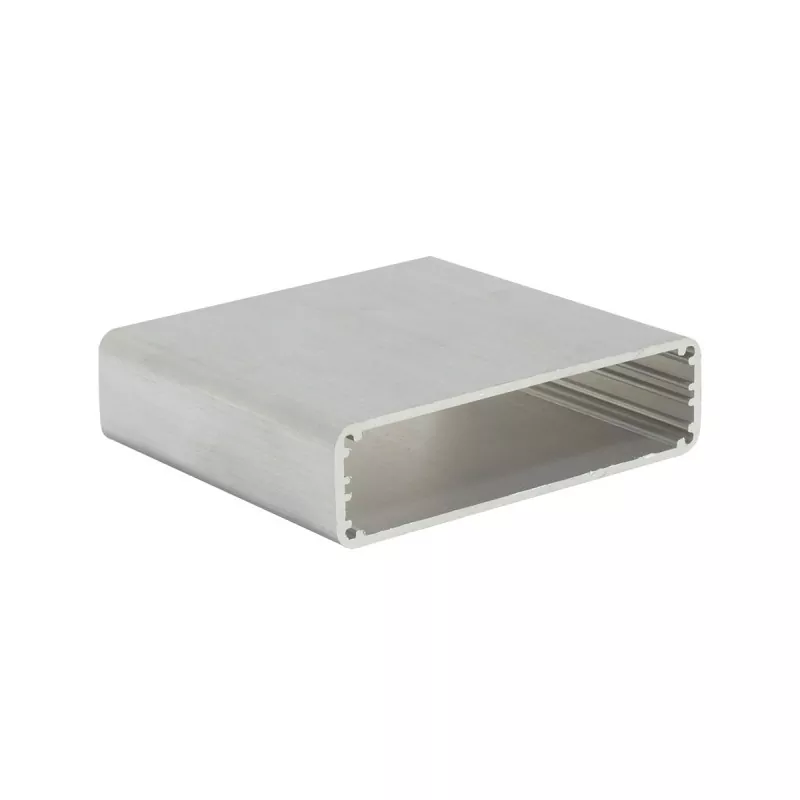

55 x 15 mm ultraslanke aluminium elektronische behuizing voor slimme apparaten

Dankzij de interne kaartsleuven kan de printplaat erin worden geschoven en zonder extra schroeven worden bevestigd, waarbij standaard 1,6 mm-kaarten en SMD-componenten worden geaccepteerd. Vergeleken met plastic behuizingen biedt de 55 x 15 mm ultraslanke aluminium elektronische behuizing voor slimme apparaten een betere structurele sterkte en een metalen afwerking, en ondersteunt CNC-gefreesde interfaces, indicatorgaten, knoopsgaten en warmteafvoerstructuren. Boyuan Hardware, met meer dan 20 jaar ervaring en een fabriek van ~10.000㎡, biedt snijden, CNC, boren, tappen, oppervlaktebehandeling, lasergraveren, zeefdruk, inspectie en montage.

Productvoordelen

01 | 55 x 15 mm ultrabreed en ultradun ontwerp

De doorsnede van 55 mm breed x 15 mm hoog biedt een extreem slanke verpakkingsoplossing voor ultradunne slimme apparaten.

De breedte van 55 mm is breder dan de gebruikelijke specificatie van 52 mm, waardoor grotere PCB-indelingen mogelijk zijn en meer naast elkaar geplaatste functiemodules en interface-ontwerp worden ondersteund; De ultradunne hoogte van 15 mm is een van de dunste specificaties die momenteel beschikbaar zijn in de aluminiumbehuizingsindustrie, waardoor apparaten een kaartachtig ultradun profiel krijgen en de perceptie van de productkwaliteit en de technologische aantrekkingskracht aanzienlijk worden verbeterd. De dikte van 15 mm is geschikt voor standaard 1,6 mm dikke PCB's en componenten voor opbouwmontage, waardoor het de beste keuze is voor LED-stripcontrollers en andere ultradunne apparaten.

02 | Aluminium extrusiestructuur

Het behuizingslichaam wordt gevormd door extrusie van een aluminiumlegering. De doorsnedegrootte van de aluminium extrusiebehuizing is vast, terwijl de lengte kan worden afgesneden op basis van de werkelijke productvereisten. Daarom kan de behuizing met dezelfde specificaties worden aangepast aan PCB's en elektronische modules van verschillende lengtes.

03 | Geschikt voor PCB-montage

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan zonder extra schroeven direct worden geplaatst en vastgezet. De hoogte van 15 mm is precies ontworpen voor standaard 1,6 mm dikke PCB's en opbouwcomponenten.

04 | Ondersteuning voor CNC-bewerking op maat

Het standaardprofiel is slechts het uitgangspunt. Boyuan Hardware kan CNC-bewerkingen uitvoeren op de aluminium behuizing van 55 x 15 mm volgens klanttekeningen, waaronder:

• Interface-openingen (USB, Type-C, DC-voedingsinterfaces, aansluitblokken, enz.)
• Indicatielampje gaten
• Knoopsgaten
• Montagegaten en positioneringsgaten
• Schroefdraadgaten en verzinkgaten
• Warmtedissipatiestructuren
• Groeven en treden
• Afschuinen
• Andere aangepaste structuren

05 | Lengte aanpasbaar aan het product

55×15 mm is de doorsnedespecificatie van de behuizing en de productlengte kan worden gesneden op basis van de werkelijke afmetingen van de apparatuur. De specifieke bewerkbare lengte wordt bevestigd op basis van materiaal, oppervlaktebehandeling en productvereisten.

06 | Efficiënte warmteafvoerprestaties

Aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 55 mm brede ontwerp en het grote warmteafvoeroppervlak van de aluminium behuizing zelf, kan het interne voedingsapparaten effectief helpen warmte af te voeren en de levensduur van LED-controllers en andere apparatuur te verlengen.

07 | Metalen behuizing combineert structuur en uiterlijk

Aluminiumlegering is licht van gewicht en heeft goede structurele prestaties, terwijl de natuurlijke metaaltextuur behouden blijft. Door oppervlaktebehandelingen zoals borstelen, zandstralen en anodiseren kunnen verschillende uiterlijke effecten worden verkregen, waardoor ultradunne apparaten een verfijndere producttextuur krijgen.

08 | Geschikt voor ingebedde installatie

De ultradunne dikte van 15 mm maakt de aluminium behuizing van 55 x 15 mm zeer geschikt voor ingebedde installatie in smalle ruimtes - zoals binnen LED-stripkanalen, binnenmuren, binnenmeubilair en binnenapparatuur - zonder extra ruimte in beslag te nemen.

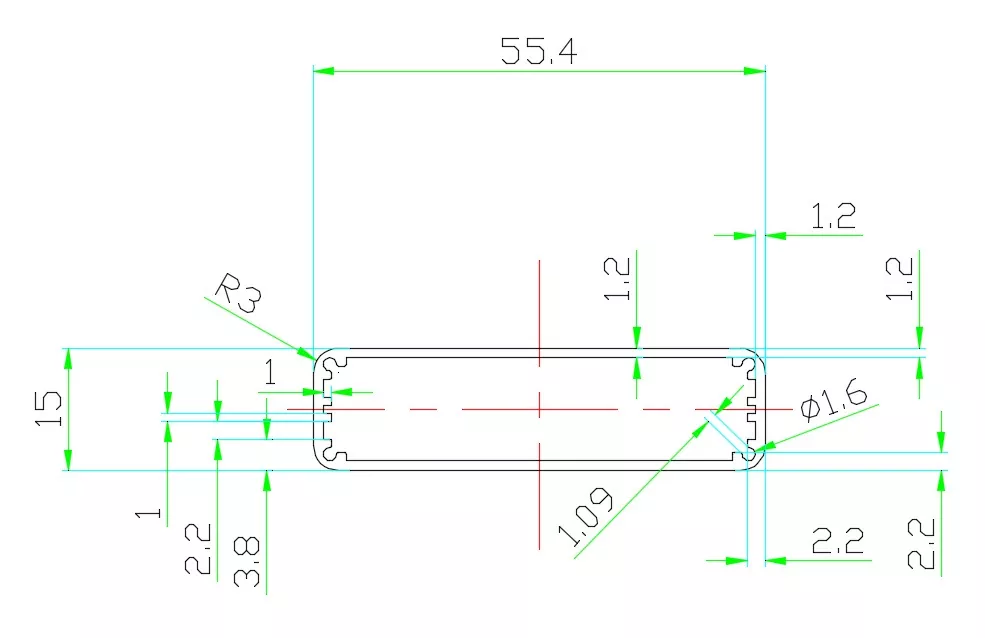

Technische specificaties

Opmerking: Specifieke materiaalkwaliteiten, wanddiktes, lengtebereiken, maattoleranties en oppervlaktebehandelingskleuren zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Voor welke producten is de aluminium behuizing van 55 x 15 mm geschikt?

55 x 15 mm behoort tot de categorie ultrabrede en ultradunne aluminium behuizingen - de breedte van 55 mm biedt plaats aan grotere PCB's en meer naast elkaar geplaatste functiemodules, en de hoogte van 15 mm zorgt voor een kaartachtig ultradun profiel. De ultradunne hoogte van 15 mm is het kernkenmerk van deze specificatie, waardoor het een van de dunste aluminium behuizingen in de industrie is, vooral geschikt voor ultradunne slimme apparaten en LED-besturingsproducten met extreme dikte-eisen.

1. LED-stripcontrollers en dimmers

55×15mm is een ideale verpakkingsoplossing voor LED-stripcontrollers:

• LED-stripcontrollers
• RGB/RGBW-dimcontrollers
• DMX512-decoders
• SPI-signaalversterkers
• 0-10V/PWM-dimmers
• Slimme lichtregelmodules
• LED-controllers met één kleur/kleur
• LED-drivermodules met constante spanning/constante stroom

Waarom is 55×15mm geschikt voor LED-stripcontrollers? LED-stripcontrollers moeten doorgaans naast het LED-kanaal worden geïnstalleerd of in het stripkanaal worden ingebed, waar de installatieruimte uiterst beperkt is. Dankzij de ultradunne hoogte van 15 mm kan de controller eenvoudig in een standaard LED-kanaal (gewoonlijk 12-16 mm hoog) worden geplaatst of aan de achterkant van de strip worden bevestigd, zonder uit het oppervlak te steken. De breedte van 55 mm biedt plaats aan een bredere PCB, waardoor de zij-aan-zij-indeling van meerdere uitgangsinterfaces (RGBW vier kanalen) wordt ondersteund. De behuizing van aluminiumlegering helpt de warmte van de driverchip en MOS-transistoren af ​​te voeren, waardoor de levensduur van de controller wordt verlengd. Vergeleken met de specificatie van 52 x 13 mm is 55 x 15 mm breder en iets groter, waardoor iets grotere componenten kunnen worden geplaatst met een bredere toepasbaarheid.

2. Elektronische prijskaartjes en elektronische etiketten

• Supermarkt elektronische prijskaartjes
• Elektronische etiketten in magazijnen
• Slimme schaplabels
• ESL elektronische schaplabels
• Display-etiketten voor detailhandel

Waarom is 55×15 mm geschikt voor elektronische prijskaartjes? Elektronische prijskaartjes moeten aan de randen van schappen worden bevestigd, waarbij extreem hoge eisen aan de dikte worden gesteld. Door de ultradunne dikte van 15 mm neemt het prijskaartje bijna geen schapruimte in beslag, en de breedte van 55 mm is geschikt voor grotere elektronische papieren schermen (zoals 4,2 inch/5,8 inch, enz.) en besturingsprintplaten.

3. Draadloze opladers

• Draadloze desktopopladers
• Draadloze oplaadmodules voor auto's
• Ingebouwde draadloze oplaadpads
• Draadloze oplaadpanelen voor meerdere apparaten

De breedte van 55 mm biedt plaats aan een standaard draadloze oplaadspoel (diameter ongeveer 45-50 mm), en de dikte van 15 mm maakt een ultradun opladerontwerp mogelijk.

4. Ultradunne sensormodules

• Ultradunne foto-elektrische sensoren
• Infraroodsensormodules voor het menselijk lichaam
• Verlichtingssensoren
• Temperatuur- en vochtigheidssensoren
• Ultrasone afstandsmeetmodules
• PM2.5 detectiemodules

5. Bluetooth-bakens en positioneringstags

• Bluetooth-bakens
• Positioneringstags voor binnen
• Tags voor het volgen van activa
• Anti-verloren apparaten

Dankzij de ultradunne dikte van 15 mm kan de tag eenvoudig worden bevestigd aan muren, planken en apparatuuroppervlakken.

6. Slimme stopcontacten en slimme schakelpanelen

• Slimme stopcontactbehuizingen
• WiFi slimme schakelmodules
• Zigbee/Z-wave-besturingsmodules
• Slimme bedieningspanelen voor thuis

De breedte van 55 mm komt overeen met de standaard paneelafmetingen, en dankzij de ultradunne dikte van 15 mm kan het paneel een extreem slank profiel bereiken.

7. Controlekaarten met LED-display

• Kleine LED-besturingskaarten
• Ontvangstkaarten weergeven
• Asynchrone controlekaarten

8. Ultradunne voedingen en adapters

• Ultradunne voedingsadapters
• Voedingen voor LED-drivers
• Behuizingen voor snellaadmodules
• DC-DC conversiemodules

9. Smart Home-besturingsmodules

• Slimme gordijnbesturingsmodules
• Slimme lichtregelmodules
• Terminals voor milieumonitoring

Wat kan worden aangepast voor de aluminium behuizing van 55 x 15 mm?

Oppervlaktebehandeling

Anodiseren

Anodiseren is een van de meest gebruikte oppervlaktebehandelingsmethoden voor aluminium behuizingen. Het kan het uiterlijk en de oppervlakte-eigenschappen van het aluminium oppervlak veranderen en verschillende kleureffecten bereiken.

Zandstralen

Zandstralen kan een uniforme, matte textuur op het aluminium oppervlak vormen, geschikt voor industriële apparatuur en smart home-behuizingen.

Poetsen

Door te borstelen kunnen regelmatige metalen texturen ontstaan, waardoor het product een duidelijke metalen textuur van een aluminiumlegering behoudt.

Lasergravure

Het volgende kan op het oppervlak van de aluminium behuizing van 55×15 mm worden bewerkt:

• Logo
• Productmodel
• Interface-identificatie
• Productnummer
• Tekst en patronen

Zeefdruk

Geschikt voor het bewerken van meerkleurige logo's, tekst en functie-identificatie.

Professionele bewerking van aluminium behuizingen op maat

Wij produceren niet alleen standaard aluminium behuizingen, maar kunnen deze ook aanpassen aan de productstructuren van de klant.

Klanten hoeven alleen het volgende te verstrekken:

2D-tekeningen / 3D-modellen / fysieke monsters / productafmetingen

Vervolgens kunnen we de bewerkingsevaluatie uitvoeren op basis van de daadwerkelijke productvereisten.

CNC-bewerking voldoet aan niet-standaardvereisten

Voor producten die niet direct kunnen worden bevredigd met het standaardprofiel van 55 x 15 mm, kan maatwerk worden bereikt door middel van daaropvolgende CNC-bewerking.

Bijvoorbeeld:

Interface-openingen + gaten voor indicatielampjes + knoopsgaten + warmteafvoersleuven + montagegaten + groeven + treden + logo

Alles kan machinaal worden bewerkt volgens klanttekeningen.

Gids voor productselectie

Als uw apparaat extreme diktevereisten heeft

15 mm is een van de dunste specificaties die momenteel beschikbaar zijn in de aluminiumbehuizingsindustrie, geschikt voor LED-stripcontrollers, elektronische prijskaartjes, draadloze opladers en andere producten met extreem hoge dikte-eisen.

Als uw PCB-breedte bijna 55 mm bedraagt

55×15 mm is een ideale keuze; de ​​breedte van 55 mm biedt voldoende PCB-routingruimte en functiemodule-indeling, en is 3 mm breder dan de 52 mm-specificatie, waardoor grotere PCB's kunnen worden geplaatst.

Als u binnen een LED-kanaal moet installeren

De ultradunne hoogte van 15 mm komt overeen met de standaard LED-kanaalafmetingen (gewoonlijk 12-16 mm hoog), waardoor de controller perfect in het LED-kanaal past zonder uit het oppervlak te steken.

Als u een ingebouwde installatie nodig heeft

De ultradunne dikte van 15 mm is geschikt voor installatie in smalle ruimtes – in LED-kanalen, binnenmuren, in meubels, binnenapparatuur, enz. – zonder extra ruimte in beslag te nemen.

Als u het aan een plank of muur moet bevestigen

Dankzij de ultradunne dikte van 15 mm kan het apparaat eenvoudig aan plankranden en muuroppervlakken worden bevestigd, neemt het geen ruimte in beslag en ziet het er netjes en elegant uit.

Als de PCB-lengtes verschillen

Het profiel kan worden gesneden op basis van de productlengte, en dezelfde dwarsdoorsnedespecificatie kan worden aangepast aan producten met verschillende lengtes.

Workshopshow

Veelgestelde vragen

1. Voor welke producten is de aluminium behuizing van 55×15 mm geschikt?

55×15 mm behoort tot de categorie ultrabrede en ultradunne aluminium behuizingen. Kerntoepassingen zijn onder meer LED-stripcontrollers, elektronische prijskaartjes, draadloze opladers, Bluetooth-bakens, ultradunne sensoren, slimme stopcontacten, slimme schakelpanelen, displaycontrolekaarten, enz. De ultradunne hoogte van 15 mm is een van de dunste aluminium behuizingen in de industrie, geschikt voor ultradunne slimme apparaten met extreme dikte-eisen.

2. Is 55×15 mm de lengte van de behuizing?

Nr. 55×15mm verwijst naar de doorsnedegrootte van de behuizing (breedte x hoogte). De productlengte kan worden gesneden op basis van de werkelijke apparatuur en PCB-lengte.

3. Is 55×15 mm geschikt voor LED-stripcontrollers?

Zeer geschikt. De ultradunne hoogte van 15 mm past gemakkelijk in standaard LED-kanalen (gewoonlijk 12-16 mm hoog), en de breedte van 55 mm biedt plaats aan een brede controller-PCB en meerdere uitgangsinterfaces. De behuizing van aluminiumlegering helpt de warmte van de driverchip en MOS-transistoren af ​​te voeren, waardoor dit de ideale verpakkingsoplossing is voor LED-controllers.

4. Kan de lengte van de aluminium behuizing van 55×15 mm worden aangepast?

Ja. De lengte van de aluminium extrusiebehuizing kan worden ingekort volgens de productvereisten. De specifieke lengte moet worden bevestigd in combinatie met materiaal, oppervlaktebehandeling en productstructuur.

5. Kan er in de hoogte van 15 mm een ​​printplaat worden geplaatst?

Ja. De hoogte van 15 mm is precies ontworpen voor standaard 1,6 mm dikke PCB's en opbouwcomponenten. Specifieke bevestiging is nodig op basis van uw PCB-dikte en componenthoogte.

6. Wat is het verschil tussen 55 mm breedte en 52 mm?

55 mm is 3 mm breder dan de gebruikelijke 52 mm-specificatie en biedt plaats aan grotere PCB's of meer naast elkaar geplaatste interface-indelingen, vooral geschikt voor LED-controllers die bredere PCB's of meerdere uitgangskanalen vereisen.

7. Kan er een Type-C-interfacegat in de aluminium behuizing worden gemaakt?

Ja. Boyuan Hardware kan verschillende interface-openingen, zoals Type-C-, USB- en DC-voedingsinterfaces, nauwkeurig bewerken volgens klanttekeningen.

8. Kan er een logo gemaakt worden?

Ja. Logo-bewerkingsmethoden zoals lasergraveren of zeefdruk kunnen worden geselecteerd op basis van de productvereisten.

9. Kunnen er verschillende kleuren worden geselecteerd?

Ja. De 55 x 15 mm ultraslanke aluminium elektronische behuizing voor slimme apparaten kan verschillende uiterlijkeffecten bereiken door processen zoals anodiseren, en de kleur kan willekeurig worden aangepast aan de eisen van de klant.

10. Kunnen er eerst monsters worden gemaakt?

Monsterbewerking kan worden uitgevoerd volgens projectvereisten. Het wordt aanbevolen om de monsterafmetingen, gatposities, montage en oppervlakte-effect te bevestigen vóór massaproductie.
