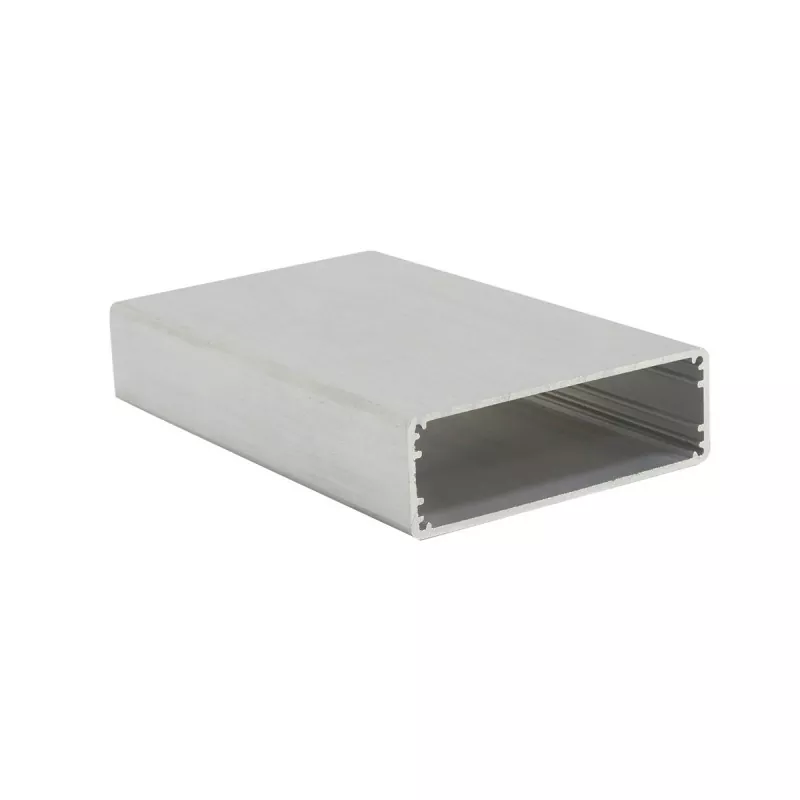

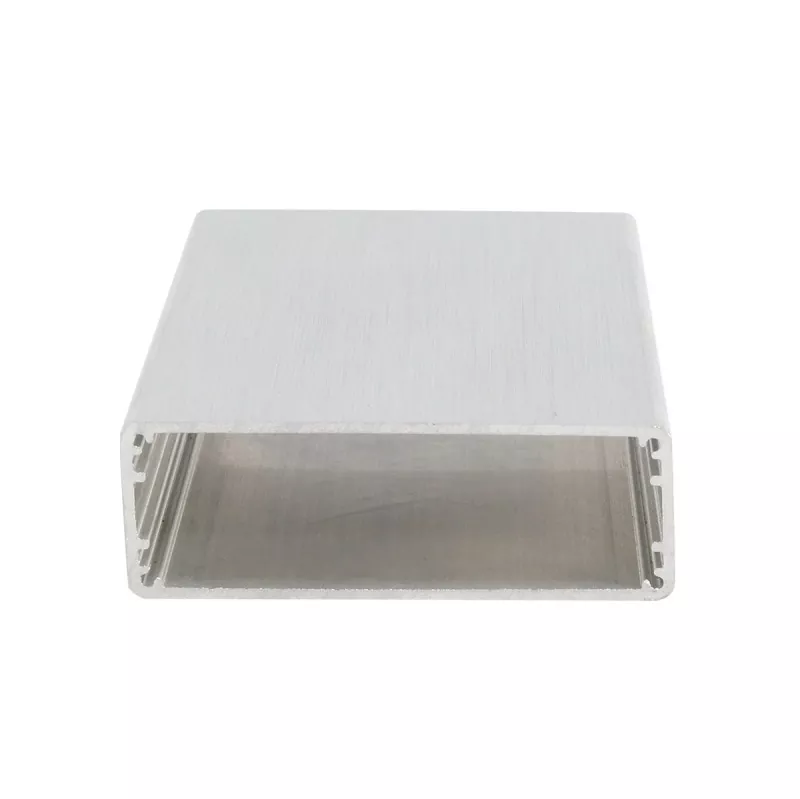

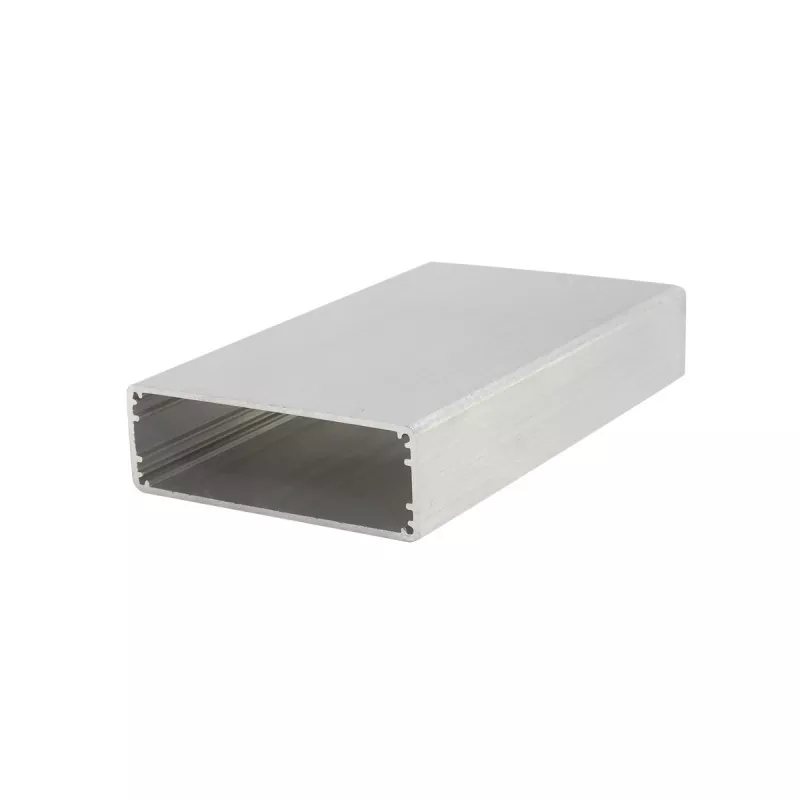

60 x 20 mm GPS-tracking en communicatie aluminium behuizing

Vergeleken met plastic behuizingen biedt de aluminium behuizing een betere structurele sterkte en een metalen afwerking, en ondersteunt het CNC-gefreesde interfaces, montagegaten, draadgaten, SMA-antennegaten en warmteafvoersleuven. Boyuan Hardware, met meer dan 20 jaar ervaring en een fabriek van ~10.000㎡, biedt snijden, CNC, boren, tappen, oppervlaktebehandeling, lasergraveren, zeefdruk, inspectie en montage.

Kernvoordelen

01 | 60 x 20 mm breed en slank ontwerp

De doorsnede van 60 mm breed x 20 mm hoog biedt voldoende verpakkingsruimte voor elektronische apparatuur.

De breedte van 60 mm is breder dan de gebruikelijke 52-58 mm-specificaties, biedt plaats aan grotere PCB-lay-outs en ondersteunt meer naast elkaar geplaatste functiemodules en interface-ontwerp, waardoor wordt voldaan aan de lay-outvereisten voor meerkanaals invoer/uitvoer; De hoogte van 20 mm zorgt voor een slank uiterlijk van het apparaat en biedt tegelijkertijd voldoende montageruimte voor componenten, met ruimte voor elektrolytische condensatoren (doorgaans 16-18 mm hoog), kleine transformatoren, relais en componenten van gemiddelde hoogte, ter ondersteuning van de integratiebehoeften van relatief complexe circuitsystemen.

02 | Aluminium extrusiestructuur

Het behuizingslichaam wordt gevormd door extrusie van een aluminiumlegering. De doorsnedegrootte van de aluminium extrusiebehuizing is vast, terwijl de lengte kan worden afgesneden op basis van de werkelijke productvereisten. Daarom kan de behuizing met dezelfde specificaties worden aangepast aan PCB's en elektronische modules van verschillende lengtes. Deze structuur is vooral geschikt voor elektronische producten die serieontwikkeling vereisen.

03 | Geschikt voor PCB-montage

De elektronische behuizing van geëxtrudeerd aluminium kan worden ontworpen met overeenkomstige montagesleuven of ondersteunende structuren volgens de interne structuur, voor het installeren van PCB's en andere elektronische componenten. Het interieur is standaard uitgerust met kaartsleuven voor printplaten en de printplaat kan zonder extra schroeven direct worden geplaatst en vastgezet.

04 | Ondersteuning voor CNC-bewerking op maat

Het standaardprofiel is slechts het uitgangspunt. Boyuan Hardware kan CNC-bewerkingen uitvoeren op de aluminium behuizing van 60 x 20 mm volgens klanttekeningen, waaronder:

• Interface-openingen (USB, RJ45, luchtvaartstekkers, BNC-interfaces, voedingsinterfaces, SMA-antenne-interfaces, enz.)
• Schroefgaten en positioneringsgaten
• Schroefdraadgaten en verzinkgaten
• Warmteafvoersleuven en ventilatiegaten
• Schermraamopeningen
• Knoopsgaten en schakelaarsgaten
• Montagegaten en gaten voor wandmontage
• Groeven en treden
• Afschuinen
• Andere aangepaste structuren

05 | Lengte aanpasbaar aan het product

60×20 mm is de doorsnedespecificatie van de behuizing en de productlengte kan worden gesneden op basis van de werkelijke afmetingen van de apparatuur. De specifieke bewerkbare lengte wordt bevestigd op basis van materiaal, oppervlaktebehandeling en productvereisten.

06 | Efficiënte warmteafvoerprestaties

Aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 60 mm brede ontwerp van de behuizing kan het interne componenten effectief helpen de warmte af te voeren en de levensduur van de apparatuur te verlengen.

07 | Metalen behuizing combineert structuur en uiterlijk

Aluminiumlegering is licht van gewicht en heeft goede structurele prestaties, terwijl de natuurlijke metaaltextuur behouden blijft. Door oppervlaktebehandelingen zoals borstelen, zandstralen en anodiseren kunnen verschillende uiterlijke effecten worden verkregen, waardoor elektronische apparatuur een professioneler productuiterlijk krijgt.

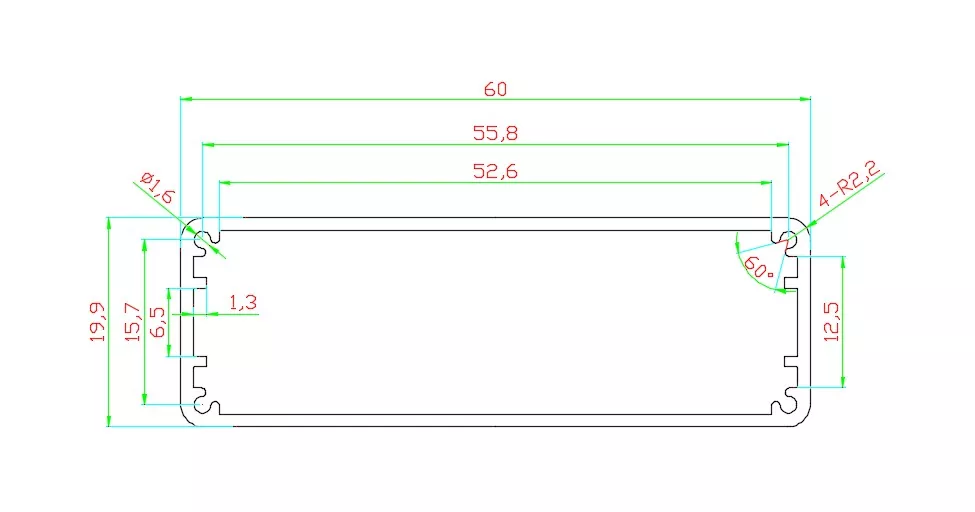

Technische specificaties

Opmerking: Specifieke materiaalkwaliteiten, wanddiktes, lengtebereiken, maattoleranties en oppervlaktebehandelingskleuren zijn afhankelijk van de daadwerkelijke producttekeningen en bestelvereisten.

Voor welke producten is de aluminium behuizing van 60 x 20 mm geschikt?

60 x 20 mm GPS-tracking en communicatie aluminium behuizing behoort tot de categorie slanke aluminium behuizingen met brede behuizing - de breedte van 60 mm biedt plaats aan grotere PCB's en meer naast elkaar geplaatste functiemodules; de hoogte van 20 mm zorgt voor een slank uiterlijk en biedt tegelijkertijd voldoende interne ruimte. Deze specificatie wordt veel gebruikt in GPS-positionering, auto-elektronica, communicatie, instrumenten en meters, industriële besturing, vermogenselektronica en andere industrieën.

1. GPS/GPRS-modules en positioneringsapparatuur

60×20 mm is een ideale verpakkingsoplossing voor GPS/GPRS-modules en positioneringsapparatuur:

• GPS/GPRS-modulebehuizingen
• GPS-trackers/voertuigterminals voor voertuigen
• Apparaten voor het positioneren en volgen van activa
• Motortrackers voor auto's
• Positioneringsmodules voor buiten
• IoT-positioneringsterminals

Waarom is 60×20 mm geschikt voor GPS-trackers? GPS-trackingapparaten hebben een bredere PCB-indeling nodig om plaats te bieden aan GPS-modules, communicatiemodules, antennes en batterijen. De breedte van 60 mm biedt voldoende montageruimte en de dikte van 20 mm is geschikt om te verbergen in voertuigen of apparatuur. Producten zoals GPS-voertuigterminals en GPS-positionering voor auto's stellen hoge eisen aan de warmteafvoer en het behuizingsoppervlak, waaraan de behuizing van aluminiumlegering precies voldoet.

2. Communicatiemodules en draadloze apparatuur

• Communicatiemodules
• Draadloze platforms
• Signaalconversiemodules
• Signaalversterkerbehuizingen
• Draadloze platformterminals
• Datatransmissiemodules
• Videoservers
• Routers, draadloze ontvangers
• Behuizingen voor optische transceivers

De breedte van 60 mm is breder dan de gebruikelijke specificaties en biedt plaats aan meer antenne-interfaces en communicatie-interfaces die naast elkaar zijn geplaatst.

3. Instrumenten, meters en meetapparatuur

• Instrument- en meterbehuizingen
• Instrumenten voor gegevensverzameling
• Behuizingen voor signaalgeneratoren
• Testapparatuur
• Precisie meetinstrumenten

De behuizing van aluminiumlegering biedt goede bescherming voor instrumenten en meters, waardoor de impact van onnodige externe omgevingsfactoren wordt verminderd en daardoor de levensduur ervan wordt verlengd.

4. Afschermkasten en anti-interferentietoepassingen

De aluminium behuizing van 60×20 mm kan dienen als een goede elektromagnetische afschermingsoplossing:

• Elektronische afschermingskasten
• Behuizingen voor interferentieapparaten
• Afscherming van hoogfrequente modules
• Precisiecircuitbeschermingsdozen

Het materiaal van de aluminiumlegering zelf heeft goede elektromagnetische afschermingsprestaties, waardoor elektromagnetische interferentie effectief wordt voorkomen.

5. Voedingsmodules

• Behuizingen voor voertuigvoeding
• Omvormerbehuizingen
• Gelijkrichter aluminium behuizingen
• DC-DC-convertermodules
• Schakelende voedingsmodules

6. Industriële besturings- en automatiseringsmodules

• Industriële besturingen
• Programmeerbare logische controllermodules (PLC).
• Bewegingscontrolemodules
• I/O-uitbreidingsmodules
• Automatisering besturingsapparatuur

7. Medische apparatuur

• Behuizingen voor medische apparatuur
• Modules testen
• Modules voor bewakingsapparatuur
• Draagbare medische instrumenten

8. Public Address- en audioapparatuur

• Apparatuur voor omroepinstallaties
• Versterkercircuits
• Audio-apparatuur

Wat kan worden aangepast voor de aluminium behuizing van 60 x 20 mm?

Gids voor productselectie

Als uw PCB-breedte bijna 60 mm bedraagt

60 x 20 mm is een ideale keuze; de ​​breedte van 60 mm biedt meer ruimte voor PCB-routering en meer interface-indeling naast elkaar, en is breder dan de gebruikelijke specificaties van 52-58 mm.

Als uw apparaat een GPS/GPRS-module of positioneringstracker is

60×20 mm is een klassieke maatspecificatie voor GPS-voertuigterminals en positioneringsapparatuur. De breedte van 60 mm biedt plaats aan GPS-modules, communicatiemodules en batterijen, en de dikte van 20 mm is geschikt voor verborgen installatie in voertuigen.

Als uw apparaat componenten van gemiddelde hoogte bevat

De hoogte van 20 mm biedt plaats aan elektrolytische condensatoren (16-18 mm), kleine transformatoren, relais en componenten van gemiddelde hoogte, geschikt voor elektronische apparatuur die een bepaalde interne verticale ruimte vereist.

Als uw apparaat een slank uiterlijk nodig heeft

De hoogte van 20 mm behoudt een slank uiterlijk en biedt tegelijkertijd voldoende interne ruimte, waarbij esthetiek en functionele volledigheid in evenwicht worden gebracht.

Als u compatibiliteit met meerdere interfaces nodig heeft

De breedte van 60 mm ondersteunt de zij-aan-zij-indeling van meerdere interfaces zoals RJ45, luchtvaartstekkers, BNC-, USB- en SMA-antenne-interfaces, geschikt voor communicatie- en meetapparatuur die rijke interfaces vereisen.

Als uw apparaat een goede warmteafvoer nodig heeft

De behuizing van aluminiumlegering heeft een uitstekende thermische geleidbaarheid. Gecombineerd met het 60 mm brede ontwerp van de behuizing, kan het interne componenten effectief helpen de warmte af te voeren.

Als de PCB-lengtes verschillen

Het profiel kan worden gesneden op basis van de productlengte, en dezelfde dwarsdoorsnedespecificatie kan worden aangepast aan producten met verschillende lengtes.

Workshopshow

Veelgestelde vragen

1. Voor welke producten is de aluminium behuizing van 60×20 mm geschikt?

60×20 mm behoort tot de categorie van slanke aluminium behuizingen met brede behuizing. Kerntoepassingen zijn onder meer GPS/GPRS-modules, voertuigterminals, positioneringsapparatuur, communicatiemodules, signaalversterkers, instrumenten en meters, afschermingskasten, videoservers, draadloze platforms, omvormerbehuizingen, enz. De breedte van 60 mm biedt voldoende PCB-lay-outruimte, en de hoogte van 20 mm biedt plaats aan componenten van gemiddelde hoogte met behoud van een slank uiterlijk.

2. Is 60×20 mm de lengte van de behuizing?

Nr. 60×20 mm verwijst naar de doorsnedegrootte van de behuizing (breedte x hoogte). De productlengte kan worden gesneden op basis van de werkelijke apparatuur en PCB-lengte.

3. Kan de lengte van de aluminium behuizing van 60×20 mm worden aangepast?

Ja. De lengte van de aluminium extrusiebehuizing kan worden ingekort volgens de productvereisten. De specifieke lengte moet worden bevestigd in combinatie met materiaal, oppervlaktebehandeling en productstructuur.

4. Is de hoogte van 20 mm geschikt voor elektrolytische condensatoren?

Ja. Gemeenschappelijke elektrolytische condensatoren zijn gewoonlijk 16-18 mm hoog, en de interne hoogte van 20 mm is hier volledig geschikt voor. Afhankelijk van de afmetingen van uw component is een specifieke bevestiging nodig.

5. Wat is het verschil tussen 60 mm breedte en 52-58 mm?

60 mm is breder dan de gebruikelijke 52-58 mm-specificaties en biedt plaats aan grotere PCB's of meer interface-indelingen naast elkaar, vooral geschikt voor apparatuur die bredere PCB's of meerkanaals invoer/uitvoerinterfaces vereist, zoals GPS-modules en communicatiemodules.

6. Is 60×20 mm geschikt voor GPS-voertuigterminals?

Zeer geschikt. GPS-voertuigterminals hebben een bredere PCB-indeling nodig om plaats te bieden aan positioneringsmodules en communicatiemodules. De breedte van 60 mm biedt voldoende ruimte, de dikte van 20 mm is geschikt voor verborgen installatie in voertuigen en de behuizing van aluminiumlegering voldoet aan de vereisten voor warmteafvoer.

7. Kunnen er gaten voor warmteafvoer in de aluminium behuizing worden gemaakt?

Ja. Boyuan Hardware kan warmteafvoersleuven, ventilatiegaten en andere warmteafvoerstructuren bewerken volgens klanttekeningen om apparatuur te helpen warmte af te voeren.

8. Kunnen SMA-antenne-interfaces machinaal worden bewerkt?

CNC-bewerkingen kunnen worden uitgevoerd op de overeenkomstige interfaceposities volgens klanttekeningen. De breedte van 60 mm maakt het naast elkaar plaatsen van meerdere interfaces mogelijk. Of het specifiek geschikt is voor machinale bewerking, moet worden bevestigd aan de hand van de interface-afmetingen en de behuizingsstructuur.

9. Kan een printplaat worden geïnstalleerd?

Ja. De aluminium behuizing van 60 x 20 mm voor GPS-tracking en -communicatie is standaard uitgerust met kaartsleuven op de interne printplaat en de PCB kan direct worden geplaatst en bevestigd zonder extra schroeven. Overeenkomstige montageconstructies kunnen ook worden ontworpen op basis van PCB-afmetingen en montagemethode.

10. Kunnen eindplaten op maat gemaakt worden?

Ja. De afmetingen, gatposities en structuur van de eindplaten kunnen worden bewerkt volgens de productvereisten.
